1-14
1
4.1.2 一次性换料车
此装置，是预先将接下来将要生产的基板用的送料器安装在料车上，以料车为单位更换送料器的装置。

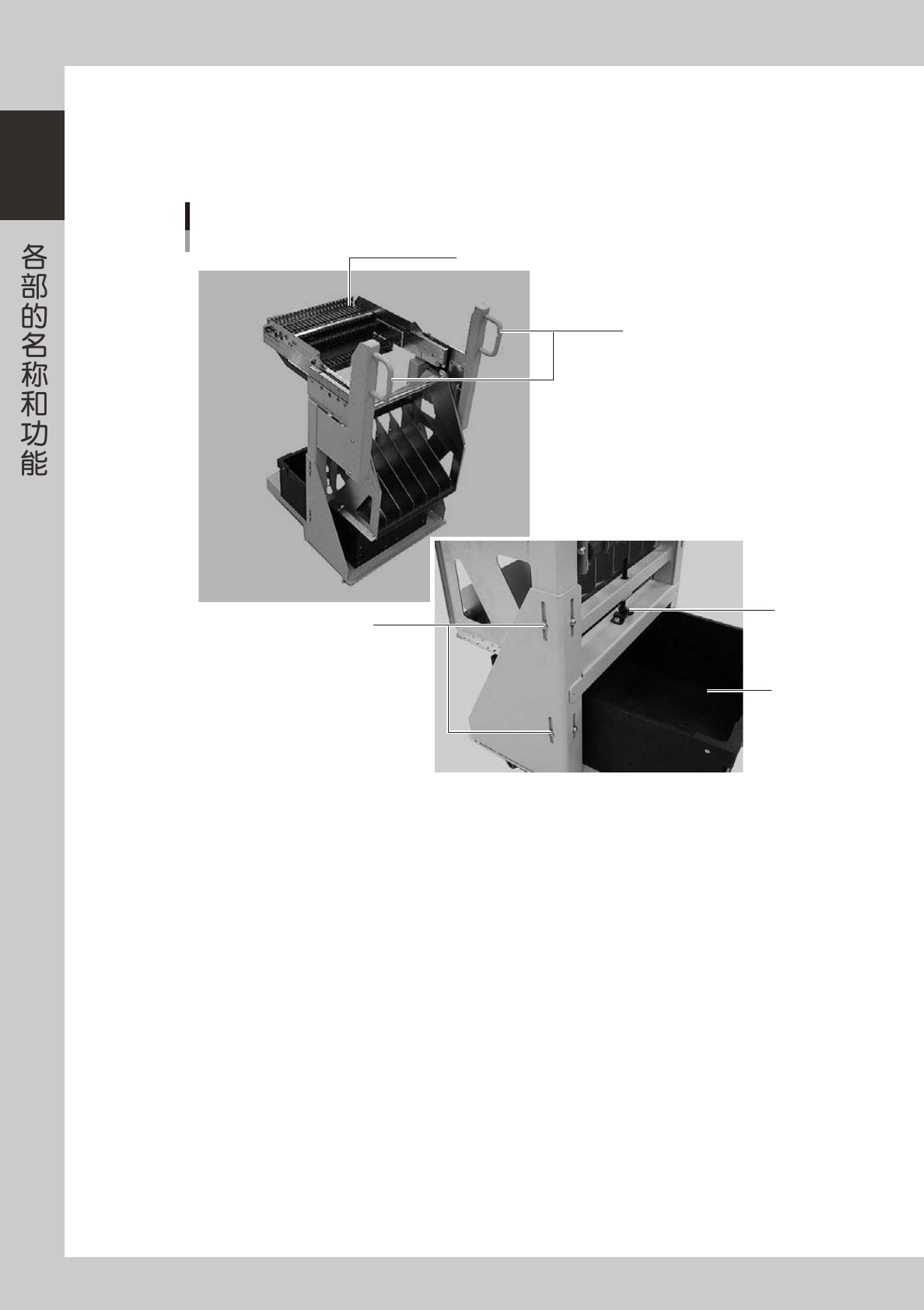

■ 一次性换料车
一次性换料车
2
4
5
3
1
25118-L1-00
1. 把手
想要移动一次性换料车时使用此把手。
2. 送料器架
可以同时安装 24 个 SS 型电动送料器 (8mm)。
3. 上下移动部固定螺栓
需要调节送料器架的高度使之与贴片机的高度一致时，可以移动螺栓的固定位置进行调节 (8 处 )。
4. 空料带箱 ( 选配 )
用于放置元件用完后废弃的空料带。
5. 高度调节螺栓
拧松固定螺栓后，旋转螺栓调节高度。
1-15
1
4.2 从托盘供给元件
在外部供给装置 ( 托盘交换器 ) 中，有使用移料头与中转站供给元件的 dYTF 和直接使用贴装头的 sATS。

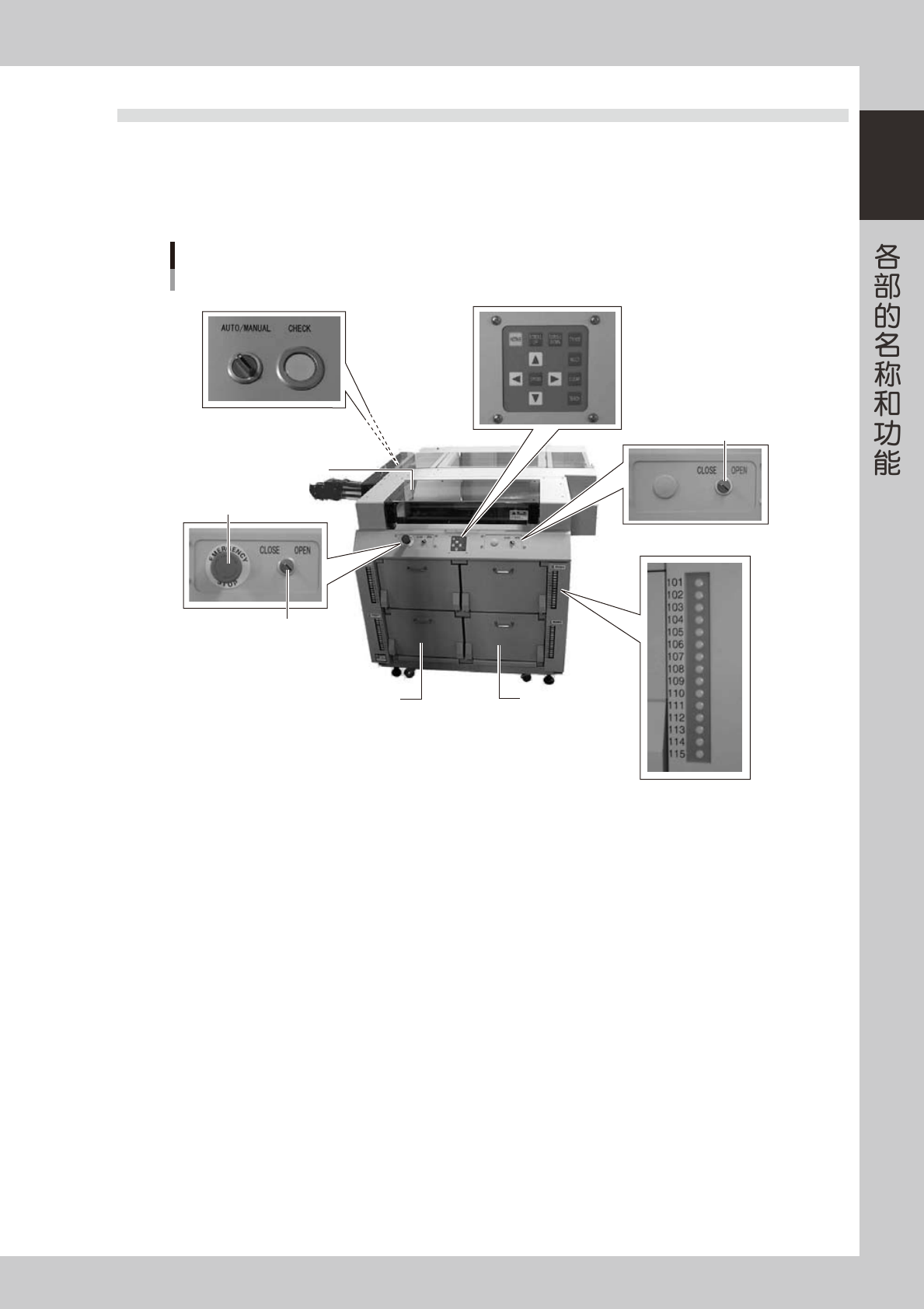

4.2.1 dYTF 供给装置
下面，介绍 dYTF 各部的名称与功能。
dYTF供给装置
载料箱装载柜的柜门侧
7. 载盘指示器
1. 安全盖
2. 载料箱装载柜的柜门
（载料台1）
3. 载料箱装载柜的柜门
（载料台2）
4. 紧急停机按钮
5. 柜门开关
（载料台1）
5. 柜门开关
（载料台2）
6. 示教面板
8. 传送动作开关
25120-L1-00
1. 安全盖
在接通电源的状态下打开此安全盖，机器立即进入紧急停机状态。运行中必须关闭此盖。
2. 载料箱装载柜的柜门 ( 载料台 1)
打开此柜门，更换载料台 1( 自动托盘 1) 的载盘或载料箱。上侧为载料箱 1，下侧为载料箱 2。
3. 载料箱装载柜的柜门 ( 载料台 2)
打开此柜门，更换载料台 2( 自动托盘 2) 的载盘或载料箱。上侧为载料箱 1，下侧为载料箱 2。
4. 紧急停机按钮
按此按钮，进入紧急停机状态。与贴片机的紧急停机按钮的功能相同。
5. 柜门开关
将此开关旋至「OPEN」时，柜门的锁定状态被解除，可以打开载料箱装载柜的柜门。
旋至「CLOSE」时，载料箱装载柜的柜门被锁定，柜门开关的指示灯亮灯。
6. 示教面板
示教载盘上托盘中元件的位置时使用。
7. 载盘指示器
元件信息中所设置的载盘号码为亮灯状态，当载盘上托盘中的元件用完时，此载盘号码闪烁。各载料箱分别有 15 个指示器，
合计 60 个 ( 参照下表 )。
安装新的载盘后，按闪烁的指示器按钮进行复位。
1-16
1

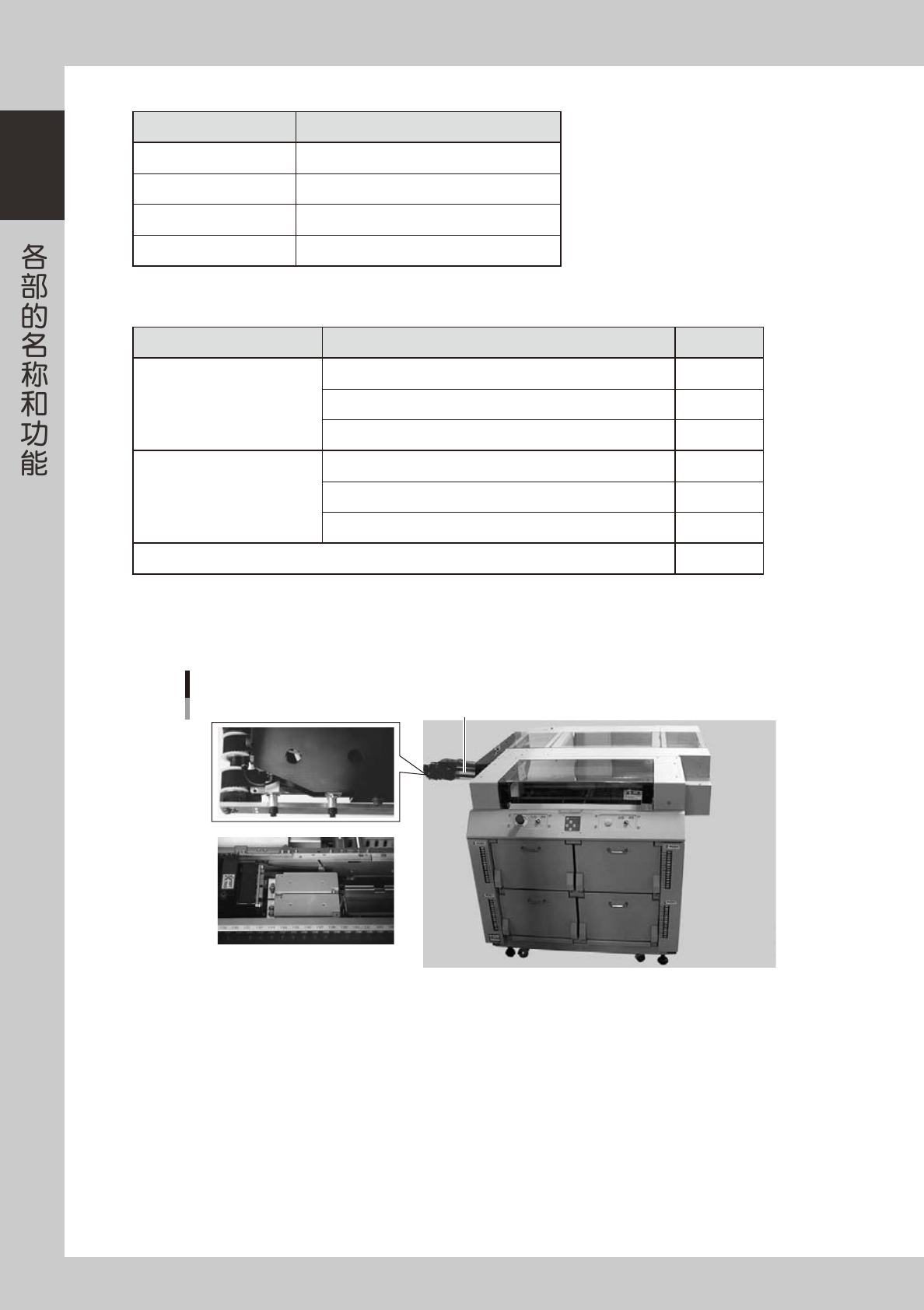

■ 载盘指示器号码与载料箱的关系
载盘指示器号码 载料箱
1
〜
15
载料台
1
的载料箱
1
16
〜
30
载料台
1
的载料箱
2
101
〜
115
载料台
2
的载料箱
1
116
〜
130
载料台
2
的载料箱
2
■ 载盘指示器的亮灯状态
◎ ：闪烁● ：亮灯○ ：熄灯
载盘的状态 元件的状态 亮灯状态
1
个载盘上只装有
1
种元件
元件补充完毕 ●
元件用完 ◎
元件正在使用 ( 当前 ) ●
1
个载盘上装有多种元件
料架上的所有元件补充完毕 ●
料架上的所有元件已用完 ◎
多种元件中至少有
1
种元件已用完 ◎
基板程序没有指定使用盘装元件 ○
8. 传送动作开关
AUTO( 自动 )/MANUAL( 手动 ) ：在自动与手动模式之间切换传送动作。
CHECK( 检查 ) ：将传送动作切换为手动模式对基板进行目测检查时使用。
移料头、中转站
3. 中转站 (贴片机侧)
2. DX轴
1. 移料头
25122-L1-00
1. 移料头
dYTF 装有 2 个 2 连移料头。吸附载盘上托盘中的元件供给给贴片机侧的中转站。
2. DX 轴
在 dYTF 与中转站之间往返移动移料头。
3. 中转站 ( 贴片机侧 )
从 dYTF 的移料头接收元件用的中转站。配备有 2 台具备 2 个元件放置点的中转站，贴片机的贴装头吸附元件时上升。
