1-29

 9.其它选配装置

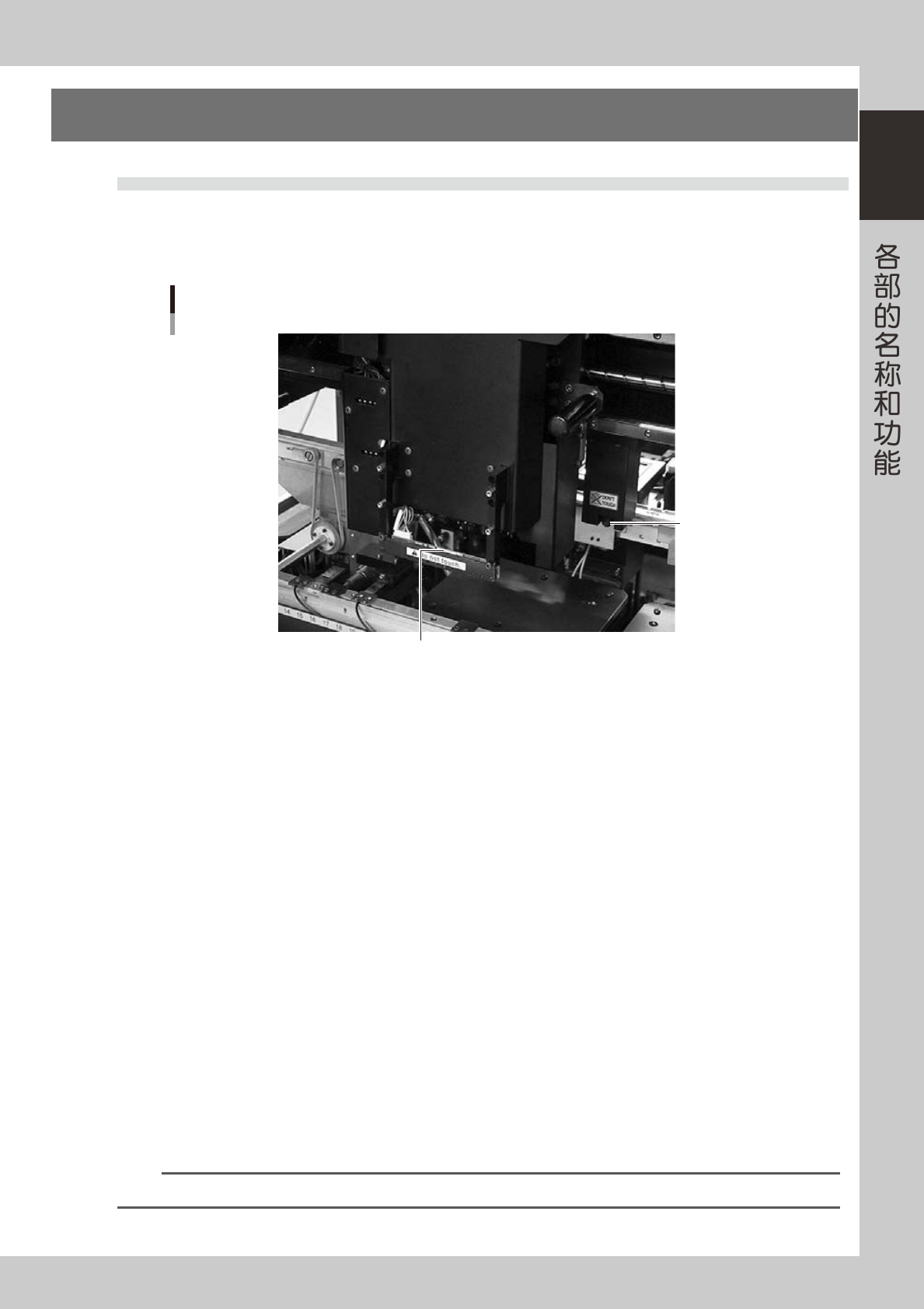

9.1 侧面视觉相机

侧面视觉相机，固定在多视觉相机正面的 X 轴上，识别元件时，利用固定在贴装头部的侧面视觉相机的照明，

从水平面方向对吸附状态等图像进行识别。

因此，可以检测出元件未被吸附、吸附异常和吸嘴脏污等不良现象。

侧面视觉相机

照明

25114-L1-00

侧面视觉相机具有以下功能。

■ 检测吸料异常的功能

简易模式

能正确检测到元件未被吸附的现象，可以防止不贴装现象的发生。

即使因清洗吸嘴等更换了吸嘴，仍然可以继续检测。

详细模式

能正确检测到元件未被吸附的现象，可以防止不贴装现象的发生。

可以根据用户设置的元件厚度，辨别纵向、横向、斜向等异常吸附现象。

■ 检测吸嘴是否脏污的功能

如果多视觉相机的识别结果为「有元件」，但侧面视觉相机的识别结果却是「无元件」时，判断为「吸嘴脏污」，

显示错误警告。由此可以更加明确清洗吸嘴的时机。

■ 跳过丢弃元件动作的功能

侧面视觉相机的识别结果为「无元件」时，跳过丢弃动作。

由此可以减少没有吸附元件时的不必要动作，减少使生产节拍降慢的因素。

■ 检测元件被带回的功能

贴装元件或丢弃元件后，必定检查吸嘴前端是否遗留元件。

■ 翻转检查功能

在吸附元件后的识别处理中，确认所吸附的元件其正反面是否翻转，以及对此时所吸附的元件检查其尺寸是否为可以全部

显示在侧面视觉相机的视野识别范围内的元件。

识别出元件正反面翻转或整个元件未在相机视野范围内时，显示错误警告。

上半部分有引脚和侧面无引脚的元件，不是检查对象。

要点

有关侧面视觉功能各项参数的设置，参阅「程序设计手册」。

1-30

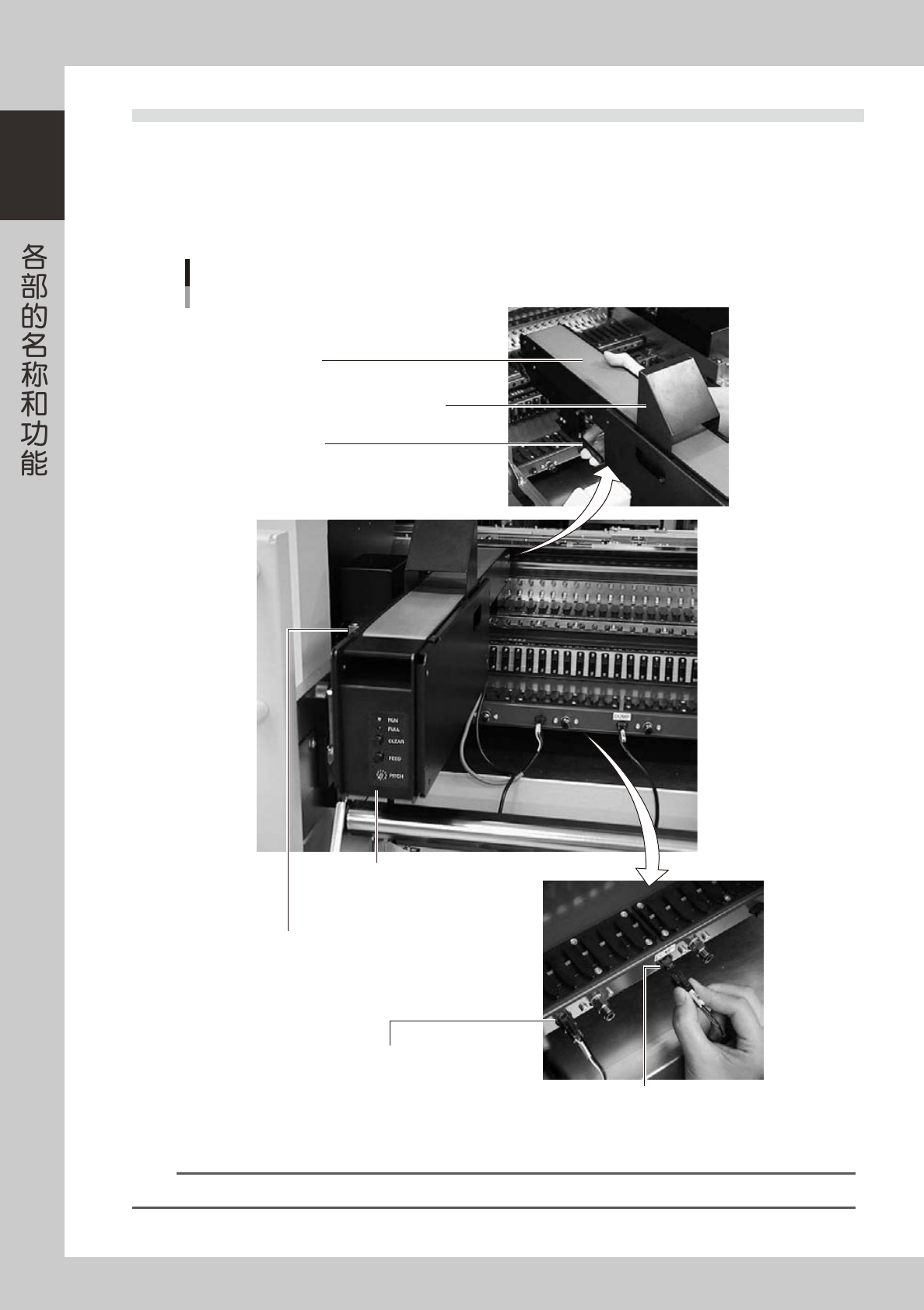

9.2 QFP 废弃站

QFP 废弃站 ( 以下简称废弃站 )，是不会损伤元件暂时放置识别相机检出的不良元件用的装置。被废弃的元件通过

传送带传送，当达到设定的计数或满载传感器感应到元件时，在接下来的废弃动作进行之前显示错误信息 ( 元件已

满 )。

下面，介绍废弃站各部的名称与功能。

夹紧杆

握住此夹紧杆，将废弃站固定在送料器架上。

DUMP线束(信号线)

废弃站用信号线束。

FEEDER线束(电源线)

废弃站用电源线束

手动面板

可以进行状态的显示、间距传送、

计数清除、传送间距的设置。

满载传感器 (选购件)

传送带传送废弃元件到达此位置时，

传感器感应后显示错误提示。

传送带

传送被废弃的元件。

安全盖

各部的名称与功能

25104-L1-00

要点

有关 QFP 废弃站的详细使用方法，参阅选件手册。

1-31

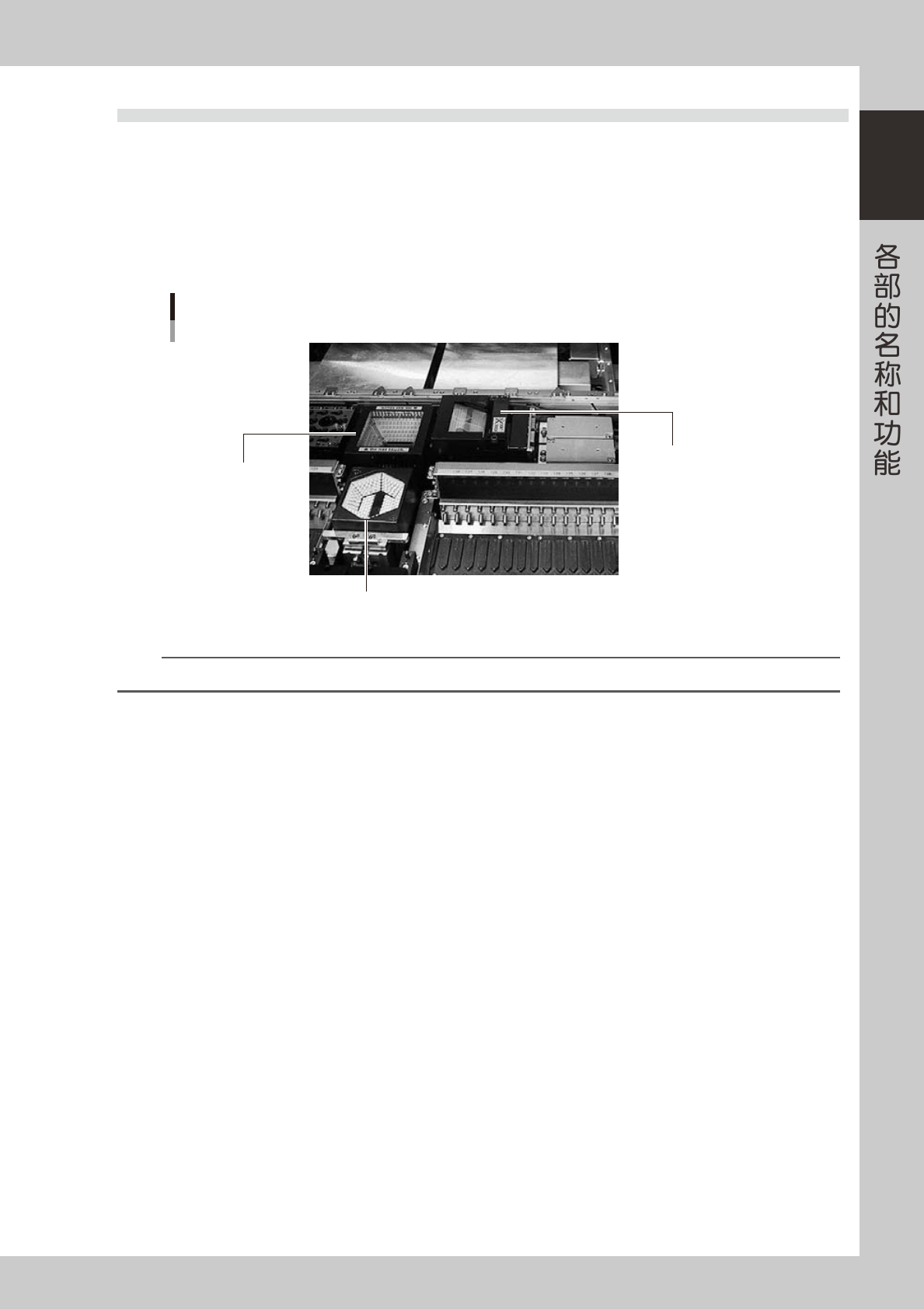

9.3 共面度检测器

共面度检测器，是高速检测 QFP、SOP 引脚或 BGA 的直线性和共面度并判定是否为良品的装置。

具备如下两种功能。

‧

共面度检测

检查引脚元件以及 Ball 元件的端子底面的均一性。

‧

元件识别面高度检测

防止引脚元件被反面贴装。

共面度检测器

多视觉相机 (标准)

共面度检测器

独立相机

25128-L1-00

要点

有关共面度检测器的使用方法，参阅 YS 程序设计手册。
