2-21 2 3.2 开机 按照下列步骤启动贴片机。 1 接通贴片机的电源。 向右转动贴片机正面右下方的电源主控开关至 ON，接通电源。系统启动，载入机器运行所需的程序后， 显示「正在初始化」画面。 ON OFF 电源主控开关 25202-L1-00 「正在初始化」画面 26213-L1-00 2 返回原点。 显示「返回原点」对话框，按照画面的指示返回原点。
2-20
2
3.1 作业前的点检
e
接通电源之前，必须确认下列内容。
w
警告
点检作业必须在按下紧急停机按钮的状态下进行。
■ 作业前点检一览表
点检部位 点检要点
电源 贴片机正面右下方的电源箱中连接着指定的电源。
安全盖 关闭状态。
送料器
已牢牢固定在送料器上，没有浮起。
送料器上没有异物。
传送轨 传送轨上没有异物。传送轨下方的顶针等没有被夹住。
贴装头 吸嘴的安装状态正常。
吸嘴 吸嘴没有缺损、黏附锡膏、回弹不良的现象。
一次性换料车
(
选配
)
送料器架上没有异物。一次性换料车的送料器架上已牢牢固定了装有元件的
送料器，并且没有粘附芯片元件或尘屑等。
外部供给装置
(
选配
)
(dYTF
、
sATS)
载盘台上没有载盘。
载料箱装载柜的柜门已关闭。
载料箱中的载盘没有弹向载盘台。
柜门开关已置于「CLOSE」。(sATS 已置于「RUN」)
QFP
废弃站
(
选配
)
已牢牢固定在送料器架上，并且没有粘附芯片元件或尘屑等。
w
警告
指示灯是表示贴片机运行状态的重要部分。机器运行中指示灯呈绿色 ; 出错警告或联锁启动时指示灯呈黄色 ; 机器为紧急停机状态
时指示灯呈红色 ( 白色 )。指示灯呈绿色状态时，严禁进入贴装头的可动范围内。
c
注意
一次性换料车如果没有安装，则贴片机无法运行。
2-21
2

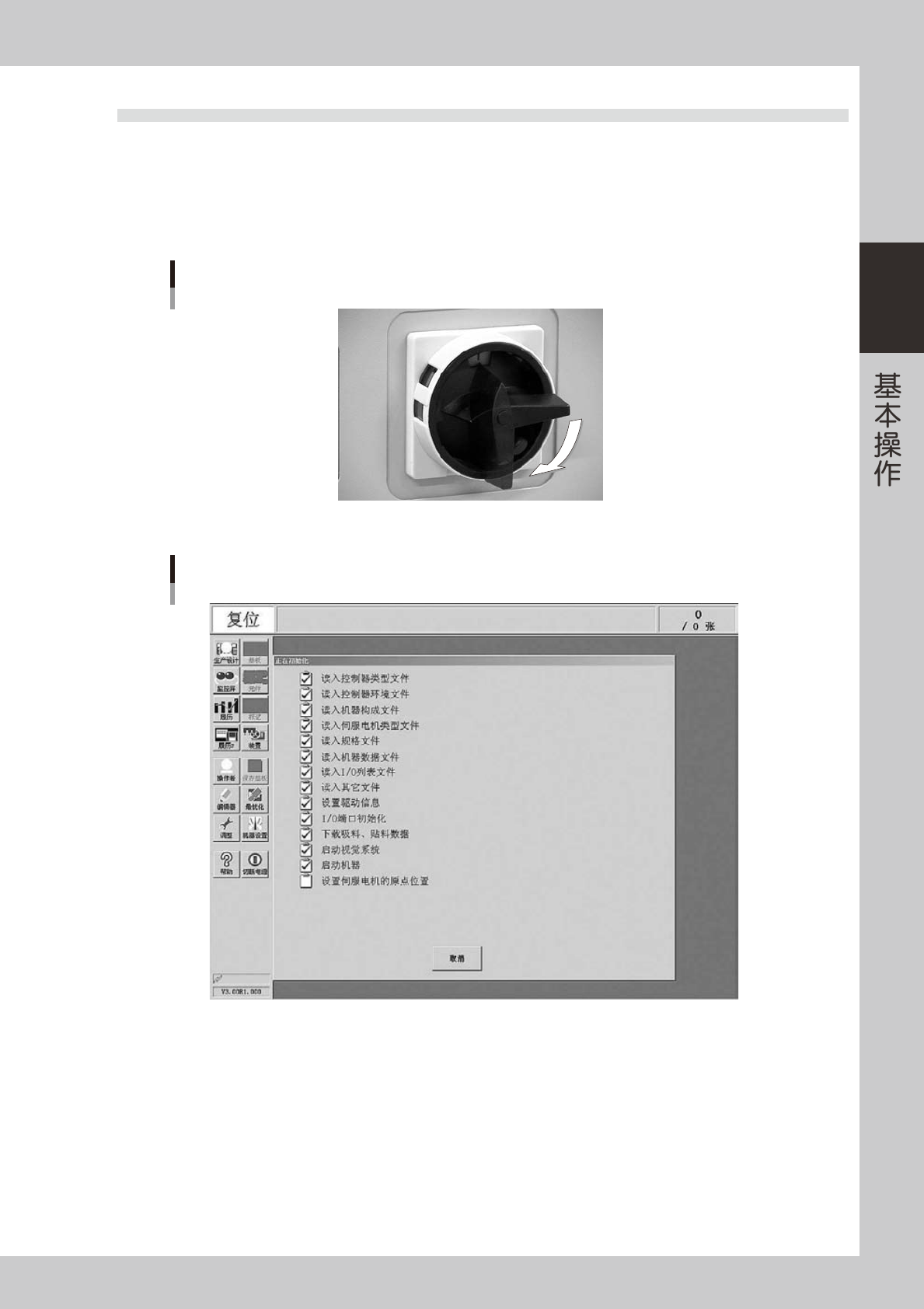

3.2 开机
按照下列步骤启动贴片机。
1
接通贴片机的电源。
向右转动贴片机正面右下方的电源主控开关至 ON，接通电源。系统启动，载入机器运行所需的程序后，
显示「正在初始化」画面。
ON
OFF
电源主控开关
25202-L1-00
「正在初始化」画面
26213-L1-00
2
返回原点。
显示「返回原点」对话框，按照画面的指示返回原点。
2-22
2
3
按 [ 操作者 ] 按钮。
打开指定操作人员的「操作者窗口」画面。
按[操作者]按钮，打开「操作者窗口」画面
[操作者]按钮
26214-L1-00
4
指定操作人员，输入密码。
根据需要可以从「组名」目录中选择「管理者」或「操作者」。
选择「组名」与「操作者名」后，输入密码并按 [OK] 按钮。( 如果没有设置密码，则直接按 [OK] 按钮。)
如果密码一致，界面进入初始画面 ( 选择基板前的生产设计画面 )。
选择操作者名
输入密码
按[OK]按钮
选择操作者
选择组名
26215-L1-00
参考
由于所指定的操作者操作许可级别的设置各异，有效的菜单按钮会随之变化。例如，出厂时「默认操作者」的操作级别已设定为「0」，
即只允许操作基本内容。级别可根据需要变更。此外，通过设定密码和操作级别，还可以增加操作者或指定操作许可项目。
