1-20 1 6. 轴的构成 本章节，介绍贴片机伺服电机控制的轴的构成、轴的动作方向。 Y轴 X轴 W轴 PU1轴 正方向 负方向 基板 传送轨 R2轴 R1轴 贴装头 轴的构成 Z1 Z2 Z3 Z4 Z5 Z6 Z7 Z8 PU2轴 (选配) 25111-L1-00 ■ 各轴的功能 轴的名称 功能、作用 X 轴 沿传送轨传送基板的方向平行移动贴装头。 Y 轴 沿垂直于传送轨传送基板的方向移动贴装头。 Z1 〜 Z8 轴 分别使…
1-19
1

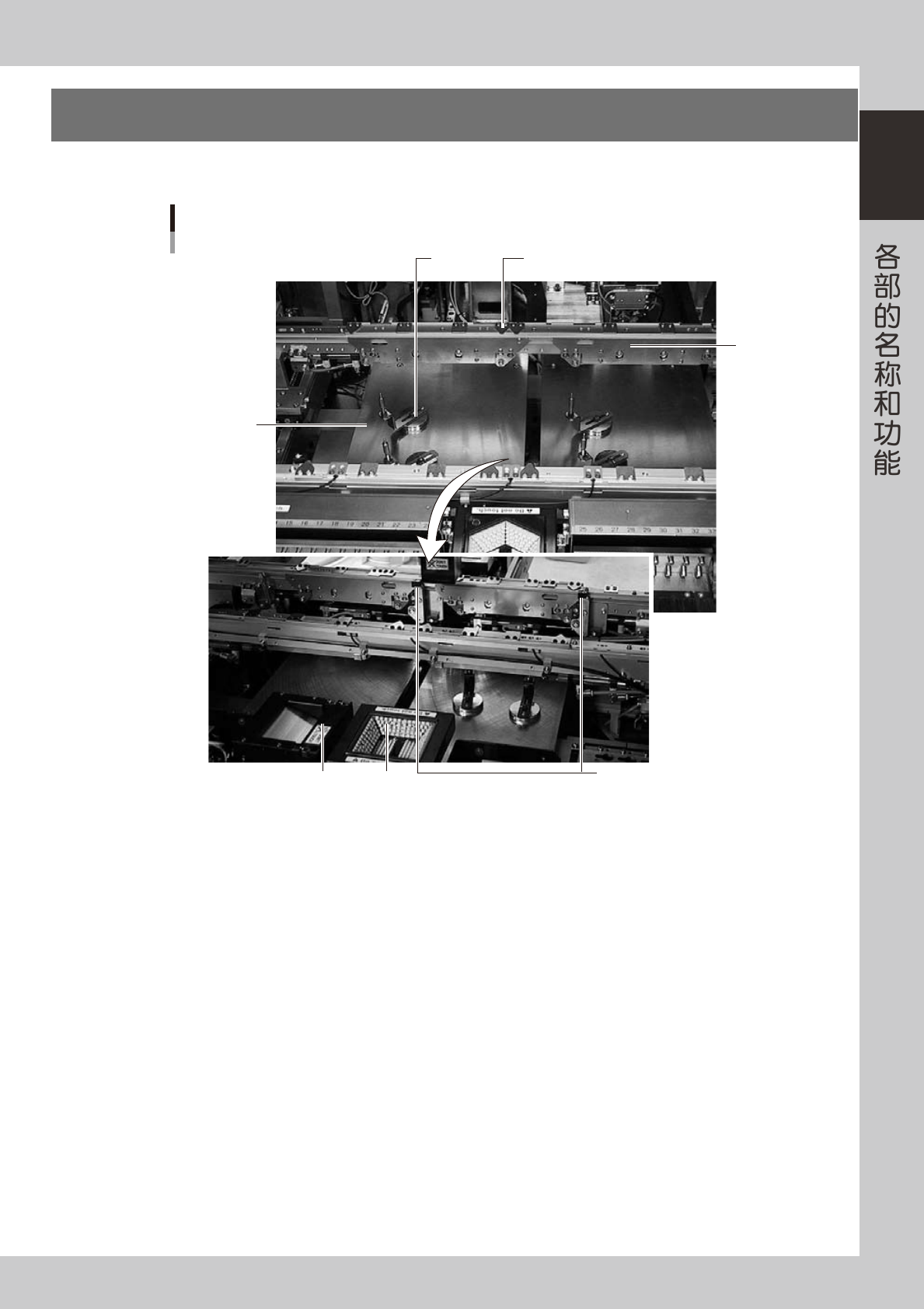

5.传送装置
本章节，介绍固定基板用的传送装置。
传送装置
5
2
1
7 6
3
从贴片机背面看
4
25110-L1-00
1. 主挡板
传入传送装置内的基板碰到主挡板就会停住。( 双挡板为选配 )
2. 顶板
在顶板上设置顶针，从下向上支撑基板。
3. 顶针
设置在顶板上，从下向上固定基板。
4. 压板
从上压住基板的边缘来固定基板。
5. 夹紧式基板固定装置
从下抬起基板的边缘夹入压板之间来固定基板。
6. 多视觉相机
元件识别用相机，前后各装有 1 台。
7. 共面度检测器 ( 选配 )
与多视觉相机连动检测元件的引脚或 BGA 的直线性与共面度。
1-20
1
6.轴的构成
本章节，介绍贴片机伺服电机控制的轴的构成、轴的动作方向。
Y轴
X轴
W轴
PU1轴
正方向
负方向
基板
传送轨
R2轴 R1轴
贴装头
轴的构成
Z1Z2Z3Z4Z5Z6Z7Z8
PU2轴
(选配)
25111-L1-00
■ 各轴的功能
轴的名称 功能、作用
X
轴 沿传送轨传送基板的方向平行移动贴装头。
Y
轴 沿垂直于传送轨传送基板的方向移动贴装头。
Z1
〜
Z8
轴 分别使各贴装头上下移动，吸附、贴装元件。
R1
、
R2
轴 分别使各贴装头的吸嘴轴旋转。
W
轴 调节传送宽度。
PU1
、
PU2
( 选配 ) 轴 上下移动顶板。
1-21
1
7.排气站
各个传送台分别装有排气站。使用排气站，对吸嘴和吸嘴轴内施加高压排气，吹除其中的尘屑、脏污，可以清洁
吸嘴和吸嘴轴。
排气站
排气站
检查吸嘴是否被
抛弃的传感器
25117-L1-00
