1-17 1 4.2.2 sATS 供给装置 下面，介绍 sATS 各部的名称与功能。 sATS供给装置 载盘插入侧 1. 载料箱装载柜的柜门 2. 紧急停机按钮 3. 柜门开关 4. DOOR指示器 5. 载盘指示器 25125-L1-00 1. 载料箱装载柜的柜门 打开此柜门，更换载盘或载料箱。可以上下装载 2 个载料箱 ( 载料箱 1、载料箱 2)。 2. 紧急停机按钮 按此按钮，进入紧急停机状态。与贴片机的紧急停机按钮的功能相同…
1-16
1
■ 载盘指示器号码与载料箱的关系
载盘指示器号码 载料箱
1
〜
15
载料台
1
的载料箱
1
16
〜
30
载料台
1
的载料箱
2
101
〜
115
载料台
2
的载料箱
1
116
〜
130
载料台
2
的载料箱
2
■ 载盘指示器的亮灯状态
◎ ：闪烁● ：亮灯○ ：熄灯
载盘的状态 元件的状态 亮灯状态
1
个载盘上只装有
1
种元件
元件补充完毕 ●
元件用完 ◎
元件正在使用 ( 当前 ) ●
1
个载盘上装有多种元件
料架上的所有元件补充完毕 ●
料架上的所有元件已用完 ◎
多种元件中至少有
1
种元件已用完 ◎
基板程序没有指定使用盘装元件 ○
8. 传送动作开关
AUTO( 自动 )/MANUAL( 手动 ) ：在自动与手动模式之间切换传送动作。
CHECK( 检查 ) ：将传送动作切换为手动模式对基板进行目测检查时使用。
移料头、中转站
3. 中转站 (贴片机侧)
2. DX轴
1. 移料头
25122-L1-00
1. 移料头
dYTF 装有 2 个 2 连移料头。吸附载盘上托盘中的元件供给给贴片机侧的中转站。
2. DX 轴
在 dYTF 与中转站之间往返移动移料头。
3. 中转站 ( 贴片机侧 )
从 dYTF 的移料头接收元件用的中转站。配备有 2 台具备 2 个元件放置点的中转站，贴片机的贴装头吸附元件时上升。
1-17
1

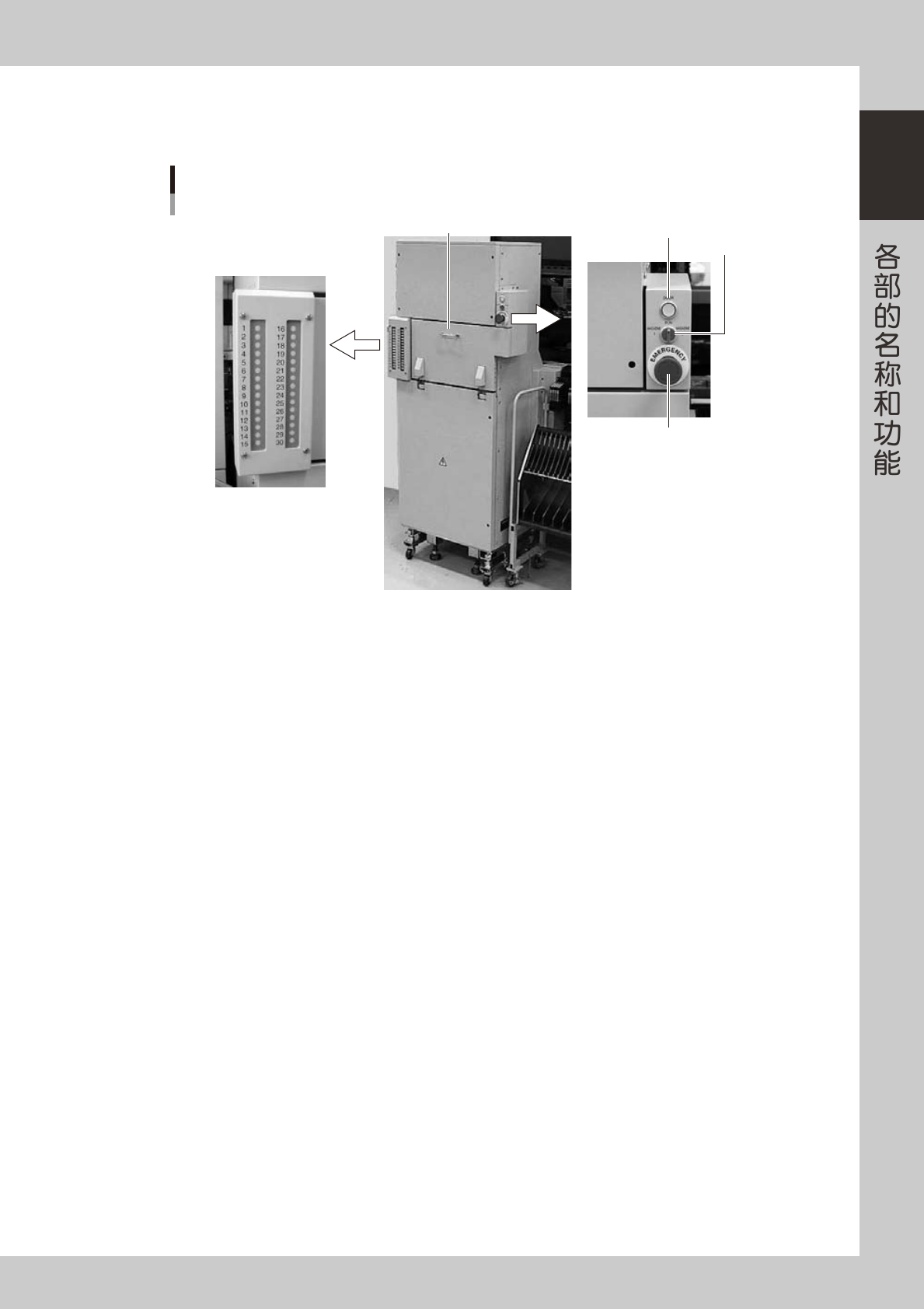

4.2.2 sATS 供给装置
下面，介绍 sATS 各部的名称与功能。
sATS供给装置
载盘插入侧
1. 载料箱装载柜的柜门
2. 紧急停机按钮
3. 柜门开关
4. DOOR指示器
5. 载盘指示器
25125-L1-00
1. 载料箱装载柜的柜门
打开此柜门，更换载盘或载料箱。可以上下装载 2 个载料箱 ( 载料箱 1、载料箱 2)。
2. 紧急停机按钮
按此按钮，进入紧急停机状态。与贴片机的紧急停机按钮的功能相同。
3. 柜门开关
将此开关旋至「MAGAZINE1」或「MAGAZINE2」时，可以打开载料箱装载柜的柜门。
旋至「RUN」时，载料箱装载柜的柜门被锁定，无法打开。
更换载料箱 1 时，选择「MAGAZINE1」；更换载料箱 2 时，选择「MAGAZINE2」。
4. DOOR 指示器
载料箱装载柜的柜门为锁定状态时亮灯，解除锁定状态时熄灯。
1-18
1
5. 载盘指示器
元件信息中所设置的载盘号码为亮灯状态，当载盘上托盘中的元件用完时，此载盘号码闪烁。1 〜 15 为载料箱 1 的指示器，
16 〜 30 为载料箱 2 的指示器 ( 参照下表 )。
安装新的载盘后，按闪烁的「指示器」按钮进行复位。
■ 载盘指示器号码与载料箱的关系
载盘指示器号码 载料箱
1
〜
15
载料台
1
的载料箱
1
16
〜
30
载料台
1
的载料箱
2
■ 载料箱指示器的亮灯状态
◎ ：闪烁● ：亮灯○ ：熄灯
载盘的状态 元件的状态 亮灯状态
1
个载盘上只装有
1
种元件
元件补充完毕 ●
元件用完 ◎
元件正在使用 ( 当前 ) ●
1
个载盘上装有多种元件
载盘上的所有元件补充完毕 ●
载盘上的所有元件已用完 ◎
多种元件中至少有
1
种元件已用完 ◎
基板程序中没有指定使用盘装元件 ○
