Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.5 Głowica montażowa
119
3.5 Głowica montażowa
3.5.1 SIPLACE CP14 do wysokowydajnego montażu
Nr kat. 03109887-xx, SIPLACE CP14 (bez kamery)
Nr kat. 03105195-xx, Kamera podzespołów, typ 23 GigE
3

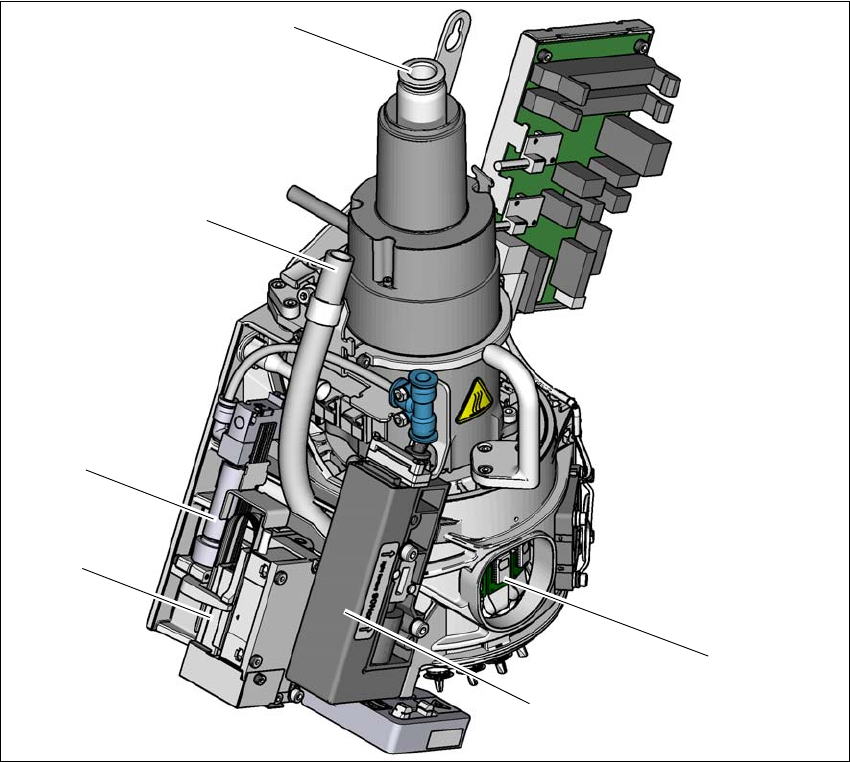

Rys. 3.5 - 1 SIPLACE CP14 - grupa funkcyjna część 1
(1) Napęd DP, 14 napędów
(2) Ciśnieniowy zawór regulacyjny
(3) Silnik osi Z (silnik liniowy)
(4) Cylinder powrotny
(5) Przewód powietrza odlotowego ciśnieniowego zaworu regulacyjnego (2)
(6) Złącze sprężonego powietrza do 14 dysz Venturiego obwodu odbierania, montażu i trzyma-
nia
(1)
(2)
(3)
(4)
(5)
(6)
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.5 Głowica montażowa Od wersji oprogramowania SC 712.1 Wydanie 05/2019
120
3

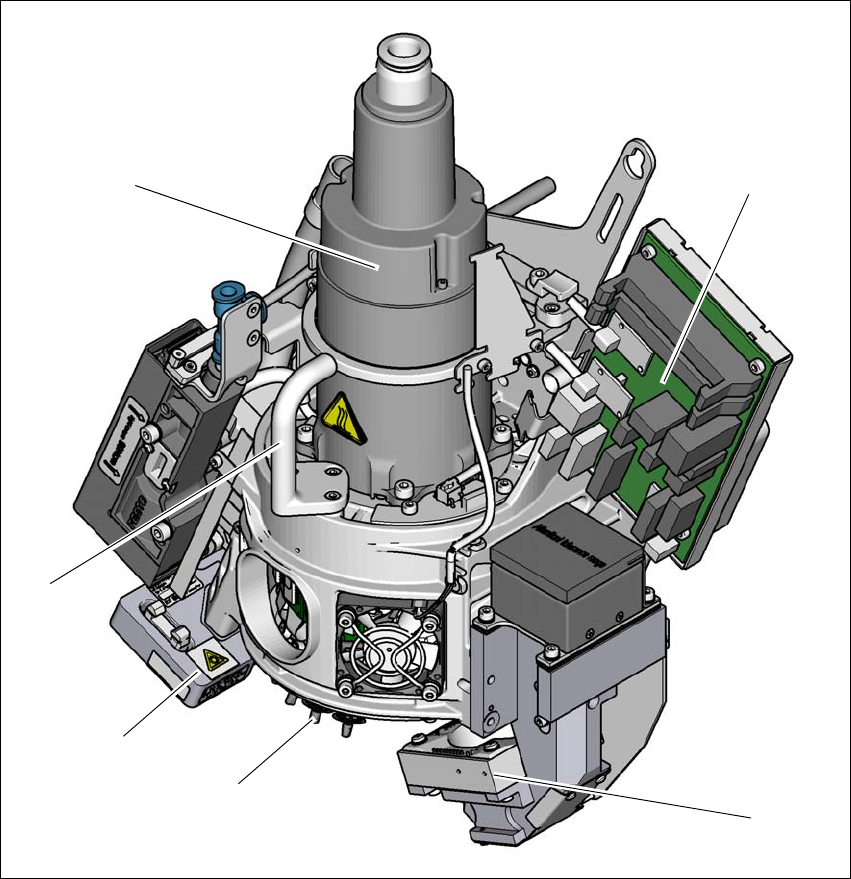

Rys. 3.5 - 2 SIPLACE CP14 - grupa funkcyjna część 2
(1) Kamera podzespołów, typ 23 GigE
(2) Gwiazda z 14 pipetami
(3) Czujnik podzespołów
(4) Uchwyt
(5) Silnik gwiazdowy
(6) Płyta rozdzielacza pośredniego
(1)
(2)
(3)
(4)
(5)
(6)
Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.5 Głowica montażowa
121
3.5.1.1 Opis
SIPLACE CP14 pracuje według zasady Collect&Place, to znaczy, że w jednym cyklu odbieranych
jest czternaście podzespołów z głowicy montażowej. Czujnik podzespołów sprawdza w pozycji
uzbrajania/odbioru, czy podzespół został pobrany z pipety. Na drodze do pozycji uzbrajania po-
dzespoły są centrowane optycznie i obracane do wymaganego położenia uzbrajania. Następnie
nadmuch powietrza osadza je delikatnie i precyzyjnie na płytce drukowanej.
Zastosowanie SIPLACE CP14 pozwala na znaczne zwiększenie wydajności głowicy montażowej,
a co za tym idzie automatu montażowego. Zwarta budowa SIPLACE CP14 umożliwia ponadto
bardzo krótkie czasy cykli. Oś gwiazdy jest przy tym ustawiona skośnie względem płaszczyzny
płytki drukowanej. Dzięki takiej geometrii segmenty mogą być rozmieszczane na bardzo małej
przestrzeni.
Kamera podzespołów jest nadal zintegrowana w głowicy SIPLACE CP14. Dzięki temu nie wystę-
pują dodatkowe przesuwa do zewnętrznych kamer centrujących. Poza tym każdy segment ma
własny napęd DP do obracania pipety. Dzięki temu pipety nie muszą być obracane do prawidło-
wej pozycji tylko na jednej stacji głowicy. Mogą być w każdej chwili i niezależnie od siebie obra-
cane do pozycji uzbrajania.
Każdy segment posiada własną wytwornicę próżni. Dzięki temu udało się znacznie skrócić czas
przełączania między próżnią i nadmuchem. Poza tym w układzie trzymania może być wykony-
wana kontrola próżniowa każdej indywidualnej pipety.
Napęd osi Z segmentów jest wykonany w postaci silnika liniowego z liniowym układem pomiaru
położenia, dzięki czemu jest niezwykle precyzyjny. W pozycji odbioru/uzbrajania napęd osi Z
przesuwa segmenty do dołu lub do góry w osi pionowej.
3.5.1.2 Czujnik do pojemnika zrzutowego na podzespoły
Nr kat. 03103405-xx Czujnik do pojemnika zrzutowego na podzespoły
Czujnik pojemnika zrzutowego do podzespołów kontroluje, czy pojemnik zrzutowy jest prawi-
dłowo osadzony w uchwycie.
– Jeżeli pojemnik zrzutowy nie został prawidłowo założony, automat nie może być urucho-
miony.
– Jeżeli w trakcie przetwarzania pojemnik zrzutowy wyskoczy z uchwytu, automat jest natych-
miast zatrzymywany, aby uniknąć kolizji z głowicą.
Każdy pojemnik zrzutowy nadzorowany jest własnym czujnikiem.
3.5.1.3 Praca z pompą próżniową
Dla SIPLACE CP14 stosowana jest pompa próżniowa, aby uzyskać efektywną próżnię (patrz roz-
dział 3.5.4
, strona 131).
