Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.5 Głowica mon tażowa 123 3.5.2 SIPLACE C P12 do wysokowy dajnego montażu Nr kat. 03082532-xx, SIPLACE C…
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.5 Głowica montażowa Od wersji oprogramowania SC 712.1 Wydanie 05/2019
122
3.5.1.4 Dane techniczne SIPLACE CP14
3

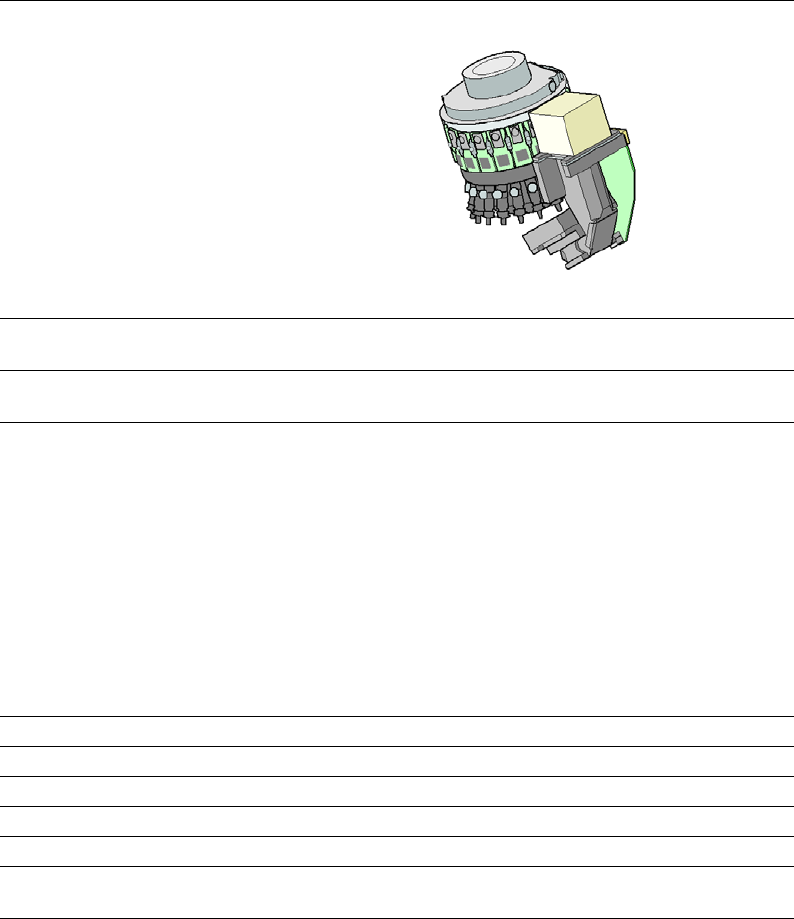

SIPLACE CP14
z kamerą podzespołów typu
23 GigE
Gama podzespołów
*a
*)a Pamiętaj, że dostępna do uzbrajania gama podzespołów zależy także od geometrii, specyficznych
standardów klienta, tolerancji opakowań podzespołów i tolerancji podzespołów.
01005do 2220, Melf, SOT,
SOD
Specyfikacje podzespołów
maks. wysokość
min. podziałka nóżek
min. szerokość nóżek
min. podziałka kulek
min. średnica kulek
min. wymiary
maks.wymiary
maks. masa
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 mm x 0,2 mm
6 mm x 6 mm
0,25 g
Programowalna siła osadzania 1,3 - 4,5 N
Typy pipet 4xxx
Dokładność X/Y
*b
*)b Wartość dokładności SIPLACE mierzona jest podczas testów przy odbiorze maszyny. Odpowiada
ona warunkom, które podane są w zakresie dostawy i wydajności maszyny.
± 41 µm/3σ
Dokładność kątowa ± 0,5° / 3σ
Płaszczyzny oświetlenia 5
Możliwości ustawienia poziomów
oświetlenia
256
5
Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.5 Głowica montażowa
123
3.5.2 SIPLACE CP12 do wysokowydajnego montażu
Nr kat. 03082532-xx, SIPLACE CP12
Nr kat. 03101672-xx, Kamera podzespołów, typ 30 GigE
3

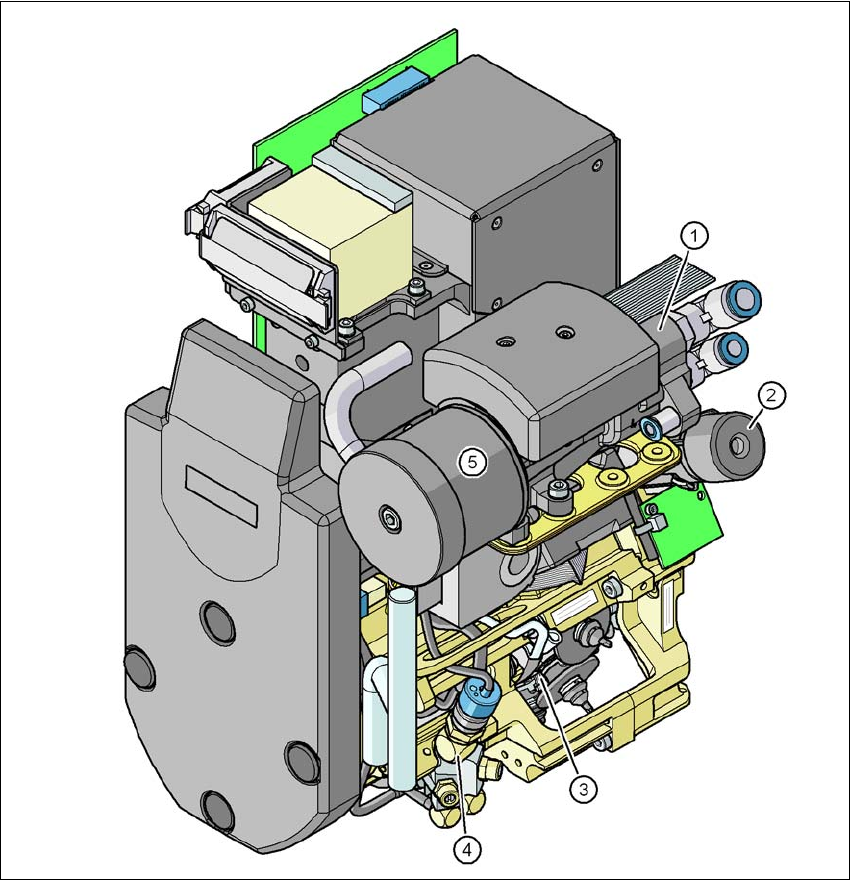

Rys. 3.5 - 3 SIPLACE CP12 - grupa funkcyjna część 1
3
(1) Wytwornica próżni
(2) Stacja obrotowa, oś DP
(3) Gwiazda z 12 pinolami, oś gwiazdowa
(4) Zawór sprężonego powietrza
(5) Tłumik dźwięku
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.5 Głowica montażowa Od wersji oprogramowania SC 712.1 Wydanie 05/2019
124
3
Rys. 3.5 - 4 SIPLACE CP12 - grupa funkcyjna część 2
3
(1) Płyta rozdzielacza pośredniego (pod pokrywą)
(2) Napęd gwiazdy - silnik DR
(3) Silnik osi Z
(4) Napęd nastawnika zaworu
(5) Kamera podzespołów, typ 30 GigE
