5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE 5.11 Uzbrajanie modułów podajniko wych Od wersji oprogramow ania SC 712.1 Wydanie 05/2019 234 Przed założeniem modułu po dajni kowego do stołu wym iennego spra…
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.11 Uzbrajanie modułów podajnikowych
233
W trybie oczekiwania wskaźnik stanu (poz. 2) świeci się na zielono, gdy moduł podajnikowy
obecny jest w aktualnym uzbrojeniu. Jeżeli moduł podajnikowy nie jest zawarty w aktualnym wy-
posażeniu, wskaźnik stanu pozostaje ciemny.
SIPLACE SmartFeeder E zablokowany jest w stole wymiennym za pomocą zapadki. Aby zdjąć
moduły podajnikowe ze stołu wymiennego, należy wykonać następujące czynności:
Pociągnij za uchwyt do wyjmowania (poz. 1). Wskaźnik stanu świeci się na czerwono,
następnie zostaje wyłączony.
Uchwytu do wyjmowania użyć, aby wyciągnąć moduł podajnikowy z listwy blokującej
(poz. 3) i listwy zderzaka (poz. 4).
Wyjąć moduł podajnikowy. Uważać na listwę centrującą (poz. 5).
5.11.3 Stosowanie urządzenia SIPLACE SmartFeeder E
5.11.3.1 Sprawdzanie urządzenia SIPLACE SmartFeeder E przed zastosowaniem
5

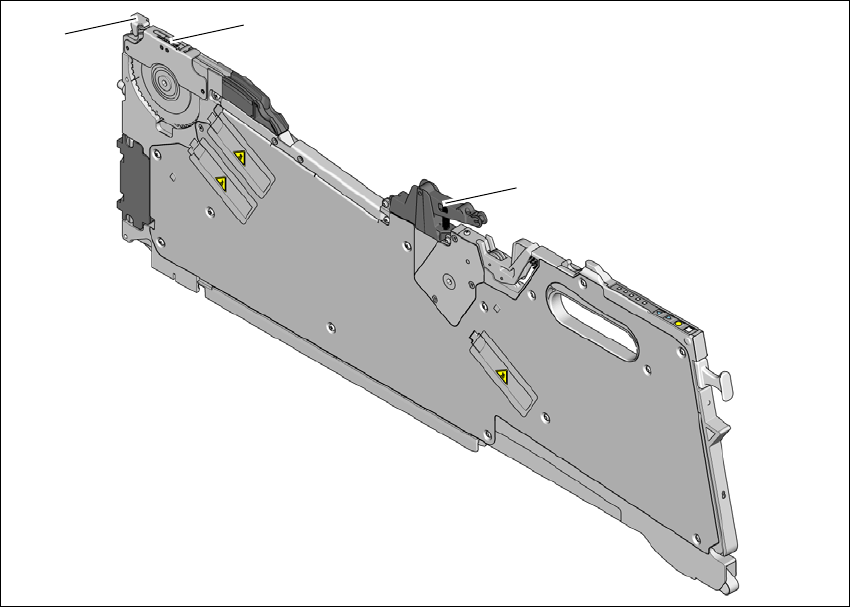

Rys. 5.11 - 2 Sprawdzanie urządzenia SIPLACE SmartFeeder E przed zastosowaniem
(1) Kołyska folii kryjącej
(2) Okienko pobrania
(3) Dźwignia do unoszenia i ryglowania okienka odbiorczego
(1)
(2)
(3)
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.11 Uzbrajanie modułów podajnikowych Od wersji oprogramowania SC 712.1 Wydanie 05/2019
234
Przed założeniem modułu podajnikowego do stołu wymiennego sprawdź, czy są spełnione po-
dane poniżej warunki:
Moduł podajnikowy musi być w nienagannym stanie.
Sprawdzić przez lekkie dotknięcie, czy kołyska folii kryjącej (poz. 1) na rys nie jest zaklesz-
czona.
Sprawdzić, czy w obszarze okna odbiorczego (poz. 2) nie ma luźnych podzespołów.
Dźwignię (poz. 3) wcisnąć lekko do przodu w celu otwarcia okna odbiorczego (poz. 2). Okno
odbiorcze zostanie przy tym nieco uniesione.
5
Zamknąć okno odbiorcze (poz. 2), przestawiając dźwignię (poz. 3) w pierwotne położe-
nie.
Usunąć luźne podzespoły ze stołu wymiennego za pomocą pędzla lub odkurzacza z od-
powiednią dyszą.
5
WSKAZÓWKA
Naprężona folia kryjąca transportuje przy założonym pasie dalej pas i odsłania podzespo-
ły.
Nie naciskaj dźwigni, jeżeli założony jest pas.
WSKAZÓWKA
Jeżeli pas jest już założony, przytnij go równo z przednią krawędzią modułu podajni-
kowego.
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.11 Uzbrajanie modułów podajnikowych
235
5.11.3.2 Stosowanie urządzenia SIPLACE SmartFeeder E na stole wymiennym
5

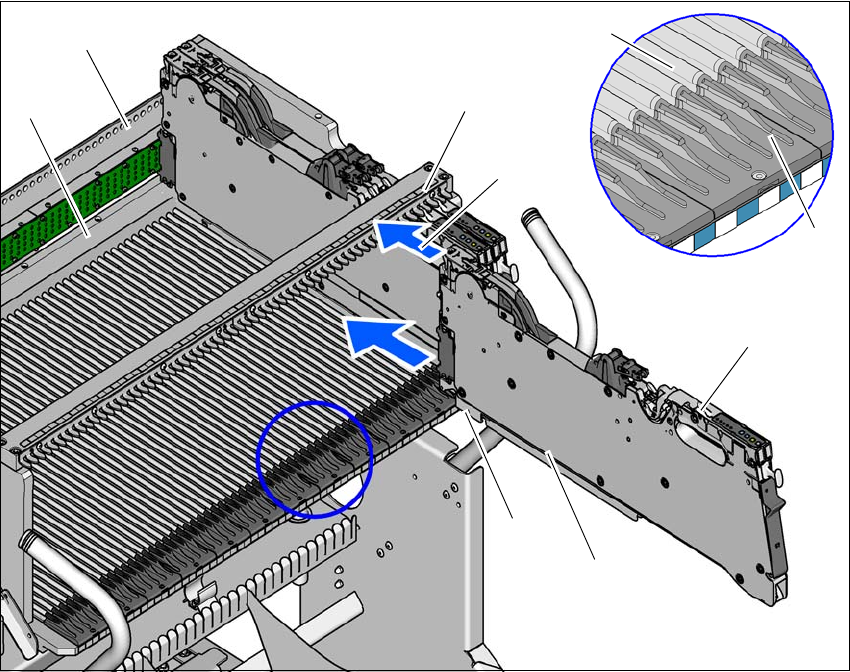

Rys. 5.11 - 3 Stosowanie urządzenia SIPLACE SmartFeeder E na stole wymiennym
(1) Przednia prowadnica ślizgowa modułu podajnikowego
(2) Tylna prowadnica ślizgowa modułu podajnikowego
(3) Blokada na module podajnikowym
(4) Kołek ustalający "przód" na module podajnikowym
(5) Wycięcia w listwie blokującej przenośnika na mechanizm blokujący
(6) Listwa centrująca
(7) Profil prowadzący dla stołu wymiennego
(8) Element ułatwiający wprowadzanie do modułu podajnikowego
(9) Listwa ograniczająca
Położyć przednią prowadnicę ślizgową (poz. 1) modułu podajnikowego na pomoc do wpro-
wadzania (poz. 8).
Przytrzymać moduł podajnikowy pionowo i przesunąć go do przodu wzdłuż prowadnicy
(poz. 7). Moduł podajnikowy ślizga się z przednią (poz. 1) i tylną (poz. 2) prowadnicą ślizgową
na profilu prowadzącym (poz. 7).
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
