6.1.3 Zmieniacz pipet do SIPLACE CP12
Nr kat. 03113197-xx Zmieniacz pipet E by SIPLACE, CP12, stanowisko 1 i 2
Nr kat. 03081446-xx Magazynek do 1 x 12 pipet dla typu pipet 30xxx
6

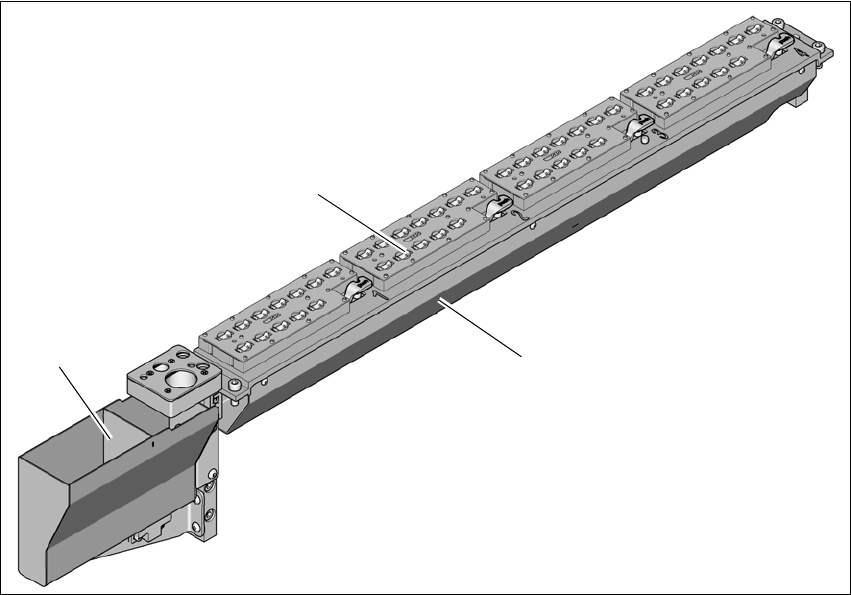

Rys. 6.1 - 10 Zmieniacz pipet do SIPLACE CP12
(1) Magazynek zmieniacza pipet
(2) Zmieniacz pipet
(3) Pojemnik zrzutowy na podzespoły
(2)
(3)
(1)
Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.1 Zmieniacz pipet
269
6

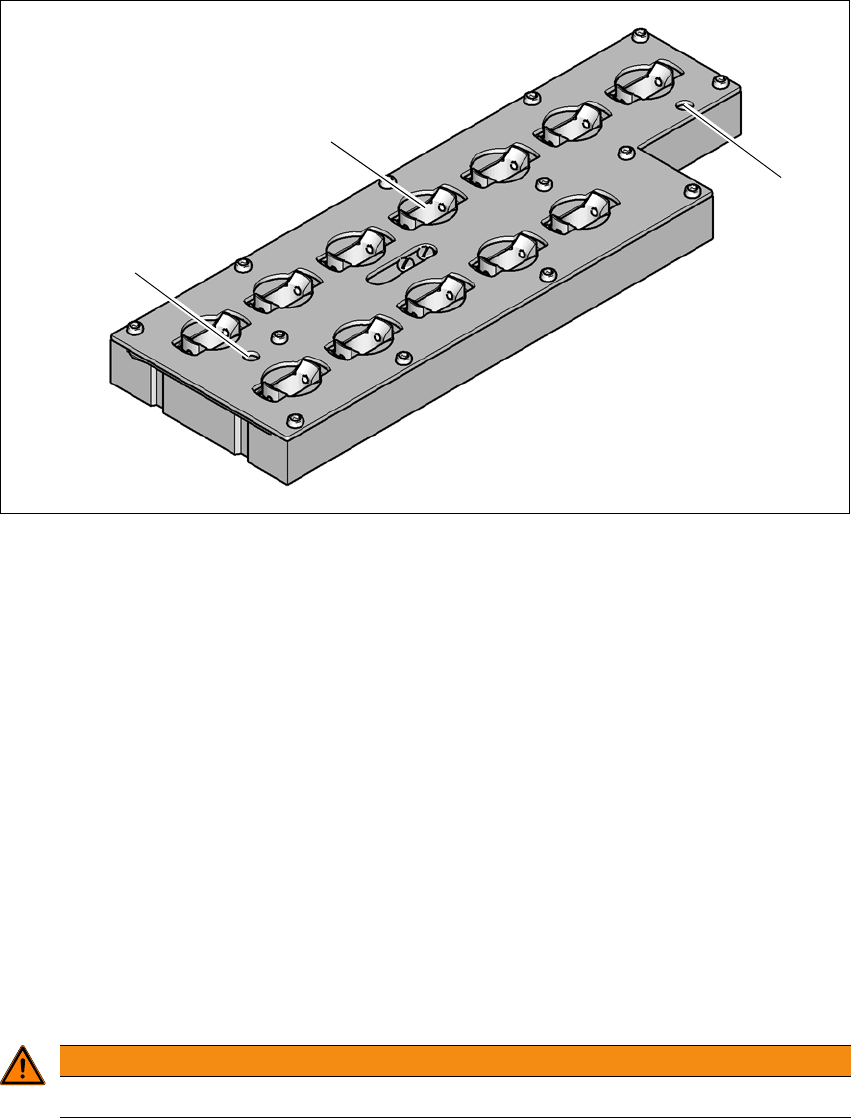

Rys. 6.1 - 11 Zmieniacz pipet do SIPLACE CP12
(1) 12 garaży do pipet 30xx
(2) Znaczniki (widoczne tylko przy otwartej płytce ryglującej)
6.1.3.1 Opis
W tym zmieniaczu pipet znajdują się 4 magazynki, każdy po 12 stanowisk pipet.
Magazynki są zamocowane na wspólnej podstawie. Są centrowane za pomocą dwóch kołków
walcowych i ustalane 4 przyciskami. Dwa znaczniki na każdym magazynku umożliwiają dokładne
wyznaczanie pozycji. Prawidłowe osadzenie magazynków na korpusie zmieniacza pipet nadzo-
rowane jest mikrołącznikami, aby uniknąć kolizji głowicy montażowej z ewentualnie wystającym
magazynkiem. Wszystkie gniazda magazynków muszą być zajęte, ponieważ obwód bezpieczeń-
stwa zatrzymuje automat w razie braku lub nieprawidłowego zamocowania magazynków.
Na zainstalowanej stacji pipet można wydmuchiwać podzespoły z pipet głowicy SIPLACE CP12,
a pipety ściągać i wyrzucać.
6
(1)
(2)
(2)
OSTRZEŻENIE
Magazynek do SIPLACE CP12 stosować tylko razem z SIPLACE CP12.
6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE
6.1 Zmieniacz pipet Od wersji oprogramowania SC 712.1 Wydanie 05/2019
270
6.1.3.2 Dane techniczne
6
Zmieniacz pipet do SIPLACE CP12
Liczba garaży pipet 48
Liczba magazynków pipet 4
Typy pipet 30xx
Czas zmiany pipety ok. 2 sek. na pipetę
Przyłącze sprężonego powietrza 0,45 MPa (4,5 bar)
