Instrukcja eksploatacji E by SIPLA CE 4 Ustawienie i uruchomienie Od wersji oprogramowania SC 712.1 Wydanie 05/2019 4.3 Ustawianie automatu 195  Dokręcić łapy maszyny za pomocą ś ruby zaciskowej momentem obrot owym 120 …

4 Ustawienie i uruchomienie Instrukcja eksploatacji E by SIPLACE

4.3 Ustawianie automatu Od wersji oprogramowania SC 712.1 Wydanie 05/2019

194

4.3.7 Justowanie automatu

Pomiar nie jest wykonywany na zablokowanym stole podnośnym.

 Przestrzegać ogólnych wskazówek ostrzegawczych, podanych w rozdziale 4.3.1, strona 187.

 Przestrzegać wskazówek ostrzegawczych przy transporcie automatu, podanych w rozdziale

4.3.2

, strona 188.

 Narzędzia i środki pomocnicze patrz rozdział 4.3.5, strona 190.

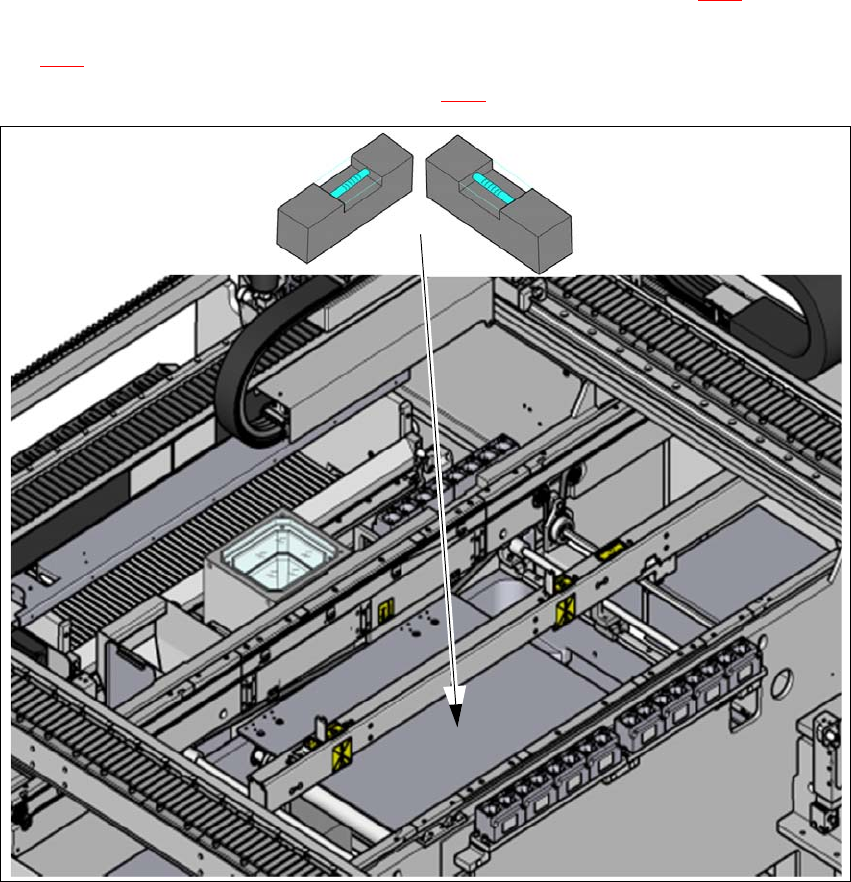

Rys. 4.3 - 5 Regulacja automatu w kierunku X i Y - układ pomiarowy

 Ustawić poziomnicę automatu (dokładność pomiaru 0,02 mm) na niezablokowany stół pod-

nośny i zmierzyć w kierunku X i Y (1).

 Wyjustować automat w kierunku Y. Tolerancja wyników pomiarów wynosi 0,10 mm.

 Wyjustować automat w kierunku X. Tolerancja wyników pomiarów wynosi 0,10 mm.

 Sprawdzić nośność 4 łap maszyny. 4 łapy maszyny muszą spoczywać na posadzce i być

równomiernie obciążone.

(1)

Instrukcja eksploatacji E by SIPLACE 4 Ustawienie i uruchomienie

Od wersji oprogramowania SC 712.1 Wydanie 05/2019 4.3 Ustawianie automatu

195

 Dokręcić łapy maszyny za pomocą śruby zaciskowej momentem obrotowym 120 Nm.

 Uderzyć łapy młotkiem, aby sprawdzić nośność łap maszyny.

 Sprawdź jeszcze raz dokładność wypoziomowania automatu za pomocą poziomnicy maszy-

nowej.

4.3.8 Zdejmowanie zabezpieczeń transportowych

Zabezpieczenia transportowe są przykręcone na prowadnicach liniowych. Każdy portal jest za-

bezpieczony na osi X i osi Y dwoma zabezpieczeniami transportowymi.

 Zdejmij wszystkie zabezpieczenia transportowe z osi portali.

 Przed rozpoczęciem transportu automatu SIPLACE należy zamontować zabezpieczenia

transportowe.

4.3.9 Usuwanie środka antykorozyjnego z prowadnic szynowych

Przed wysyłką automaty są zabezpieczane środkiem antykorozyjnym.

OSTROŻNIE

Skrócenie żywotności łożysk i prowadnic szynowych!

Jeżeli środek antykorozyjny zmiesza się ze smarem łożyskowym osi, może to spowodo-

wać znaczne skrócenie trwałości łożysk i prowadnic szynowych.

 Usunąć zabezpieczenie antykorozyjne ze wszystkich osi i łożysk, wykonując pierw-

sze przesuwy osi maszyny podczas jej uruchamiania.

 Nasmaruj wszystkie osie i łożyska smarem stałym podanym w instrukcji utrzymania.

OSTROŻNIE

Niebezpieczeństwo zniszczenia smaru łożyskowego!

Alkohol zniszczy smar łożyskowy w wózku prowadzącym.

 Przy czyszczeniu prowadnic szynowych i podziałek nie wolno dopuścić, aby alkohol

dostał się do wózka prowadzącego.

4 Ustawienie i uruchomienie Instrukcja eksploatacji E by SIPLACE

4.4 Dostosowanie stołu wymiennego do wysokości transportowej POD Od wersji oprogramowania SC 712.1 Wydanie 05/2019

196

4.4 Dostosowanie stołu wymiennego do wysokości transpor-

towej POD

Stół wymienny może zostać w szybki i prosty sposób ustawiony na następujące wysokości trans-

portowe POD:

900 mm i 930 mm 4

950 mm (opcja) 4

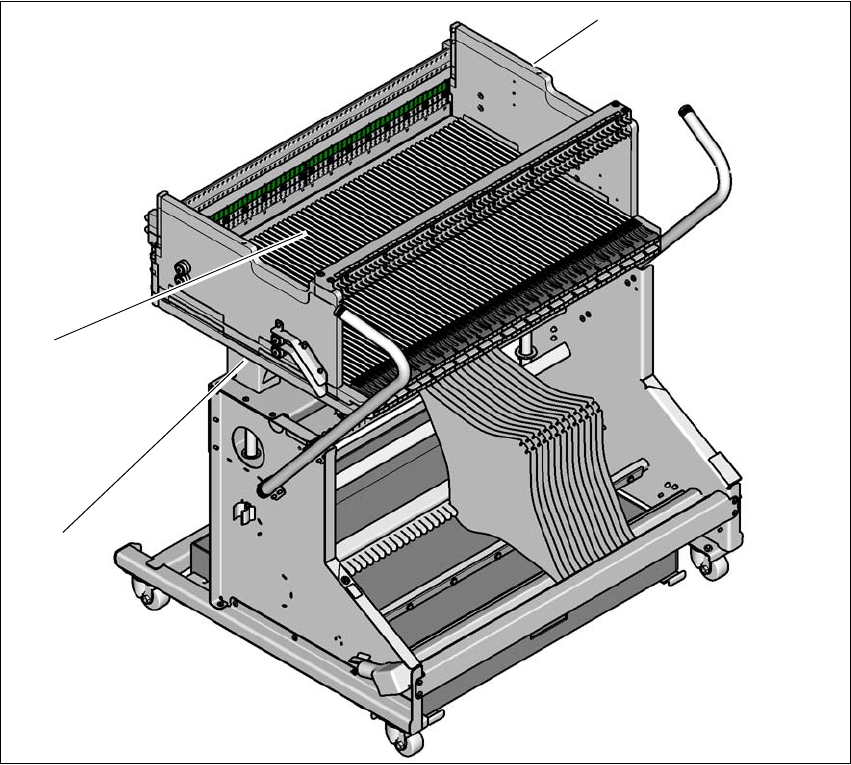

Rys. 4.4 - 1 Stół wymienny 60

(1) Otwory dla wysokości transportowych 900, 930 i 950 mm (za osłoną).

(2) Stół wymienny

(1)

(2)

(3)
