Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.5 Głowica mon tażowa 125 3.5.2.1 Opis Automat SIPLACE CP12 pracuje wed ług zasady Collect&Place. Oz…
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.5 Głowica montażowa Od wersji oprogramowania SC 712.1 Wydanie 05/2019
124
3

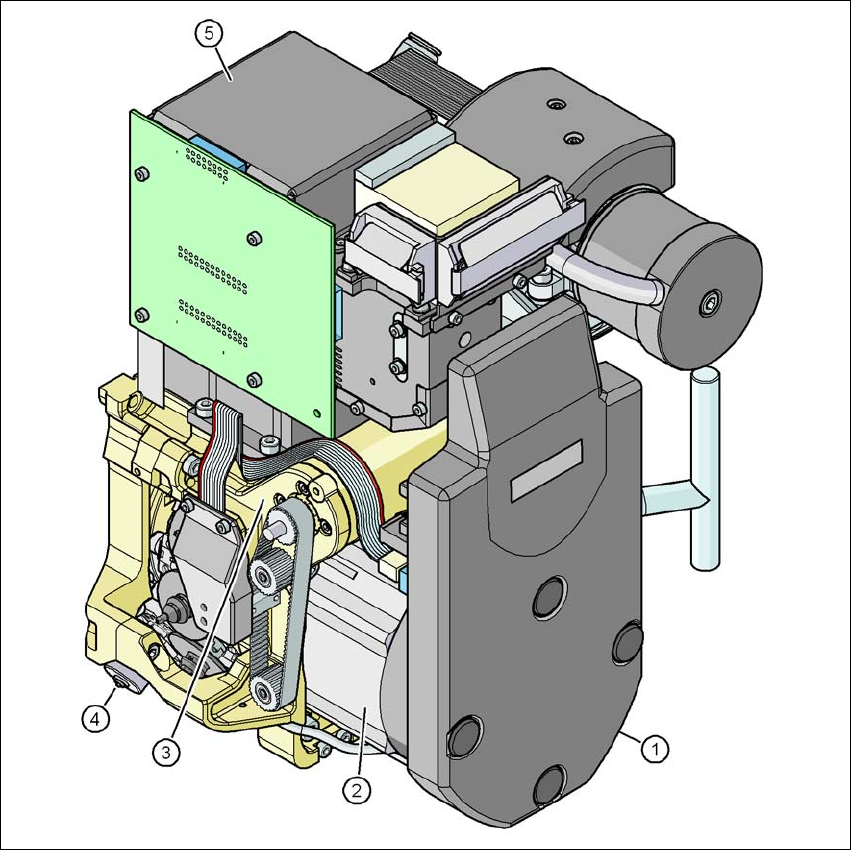

Rys. 3.5 - 4 SIPLACE CP12 - grupa funkcyjna część 2
3
(1) Płyta rozdzielacza pośredniego (pod pokrywą)
(2) Napęd gwiazdy - silnik DR
(3) Silnik osi Z
(4) Napęd nastawnika zaworu
(5) Kamera podzespołów, typ 30 GigE
Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.5 Głowica montażowa
125
3.5.2.1 Opis
Automat SIPLACE CP12 pracuje według zasady Collect&Place. Oznacza to, że w każdym cyklu
odbieranych jest dwanaście podzespołów, które następnie w drodze na pozycję montażu centro-
wane są optycznie i obracane do wymaganego położenia montażowego. Następnie są za pomo-
cą regulowanego nadmuchu powietrza łagodnie i precyzyjnie osadzane na płytce drukowanej.
Dwanaście pipet w SIPLACE CP12 obraca się, w odróżnieniu do zwykłych urządzeń typu Chip
Shooter, o poziomą oś. Pozwala to nie tylko zaoszczędzić ilość miejsca: Dzięki mniejszej średnicy
występują, w porównaniu z konwencjonalnymi urządzeniami Chip Shooter, znacznie mniejsze siły
odśrodkowe. W znacznym stopniu zmniejsza to niebezpieczeństwo, że podzespoły zsuną się
podczas transportu.
Istnieje też inna zaleta: Czas cyklu automatu SIPLACE CP12 jest dla wszystkich podzespołów
taki sam, dzięki czemu wydajność montażu nie zależy od wielkości podzespołu.
3.5.2.2 Czujnik do pojemnika zrzutowego na podzespoły
Nr kat. 03103405-xx Czujnik do pojemnika zrzutowego na podzespoły
Czujnik pojemnika zrzutowego do podzespołów kontroluje, czy pojemnik zrzutowy jest prawi-
dłowo osadzony w uchwycie.
– Jeżeli pojemnik zrzutowy nie został prawidłowo założony, automat nie może być urucho-
miony.
– Jeżeli w trakcie przetwarzania pojemnik zrzutowy wyskoczy z uchwytu, automat jest natych-
miast zatrzymywany, aby uniknąć kolizji z głowicą.
Każdy pojemnik zrzutowy nadzorowany jest własnym czujnikiem.
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.5 Głowica montażowa Od wersji oprogramowania SC 712.1 Wydanie 05/2019
126

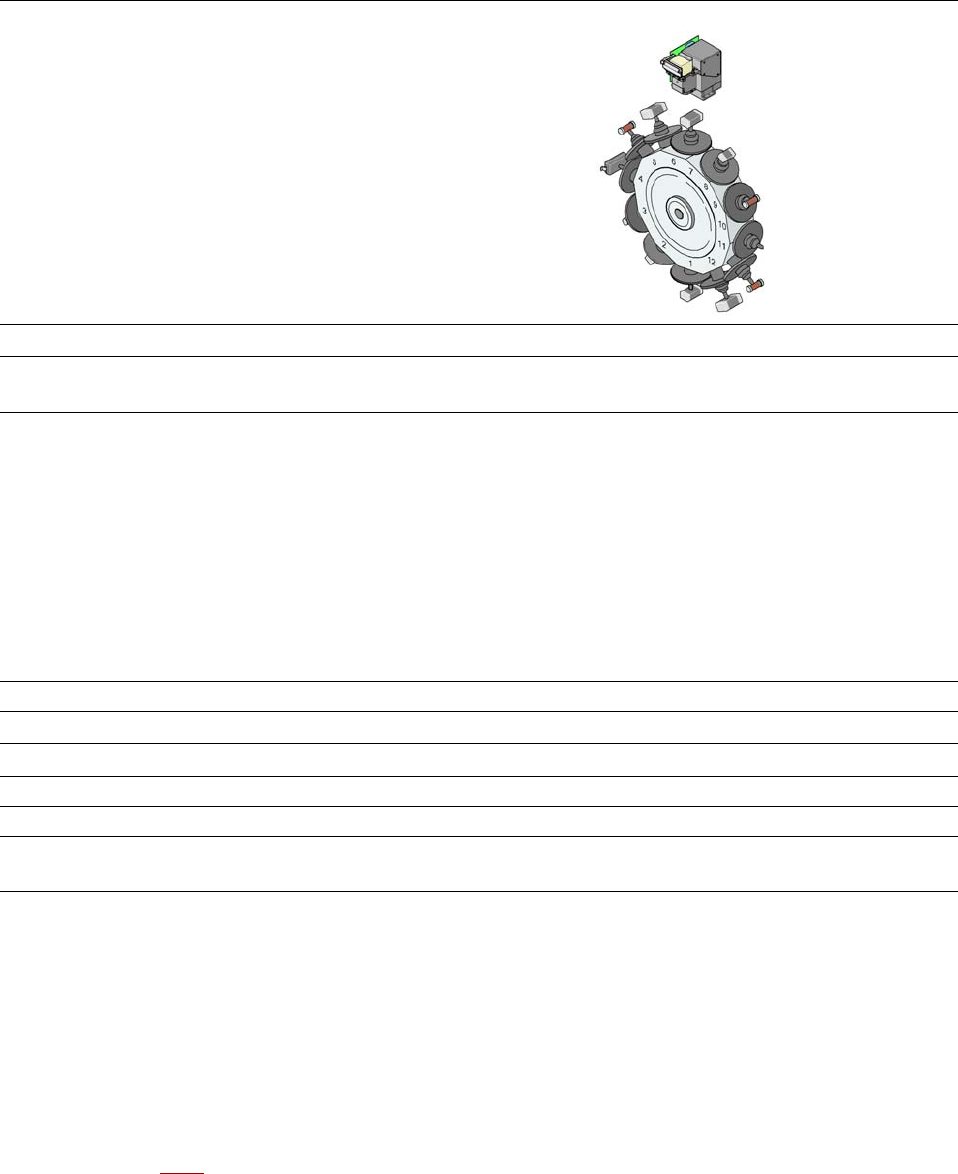

3.5.2.3 Dane techniczne
3
3.5.2.4 Praca z pompą próżniową
Dla SIPLACE CP12 stosowana jest pompa próżniowa, aby uzyskać efektywną próżnię (patrz roz-
dział 3.5.4
, strona 131).
SIPLACE CP12
z kamerą podzespołów typu 30 GigE
Gama podzespołów
*a
01005do Flip-Chip, Bare Die, PLCC44, BGA, µBGA, TSOP, QFP, SO do
SO32, DRAM
Specyfikacja podzespołów
maks. wysokość
maks. wysokość z głowicą PP
min. raster nóżek
min. szerokość nóżek
min. raster kulek
min. średnica kulek
min. wymiary gabarytowe
maks. wymiary gabarytowe
*b
maks. ciężar
7.5 mm
*c
8.5 mm
*d
0,3mm
0,15mm
0,25mm
0,14mm
0,4 x 0,2 mm²
18,7 x 18,7 mm²
2 g
Typy pipet 30xx
Dokładność X/Y
*e
± 41 μm/3σ
Dokładność kątowa ± 0,5°/3σ
Gama podzespołów 98,5%
Płaszczyzny oświetlenia 5
Możliwości ustawienia poziomów
oświetlenia
256
5
*)a Pamiętaj, że dostępna do uzbrajania gama podzespołów zależy także od geometrii, specyficznych standardów klienta, to-
lerancji opakowań podzespołów i tolerancji podzespołów.
*)b Do montażu o dużej objętości 01005 zaleca się wyposażenie CP12 w opcjonalną obudowę 01005, która zawiera specjalne
pipety i segmenty o niewielkiej sile osadzania.
*)c Z konfiguracją pojedynczych głowic.
*)d 19 mm konfiguracją głowicy PP oraz w przypadku usunięcia pipety.
*)e Wartość dokładności została zmierzona według niezależnego od operatora standardu IPC.
