5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE 5.7 Wiadomości i pomoc online Od wersji oprogramowania SC 712.1 W ydanie 05/2019 218 5.7 Wiadomości i pomoc online Jeżeli w trakcie pracy w automacie montażowy…
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.6 Interfejs użytkownika
217
5.6.6 Przyjazna dla użytkownika obsługa dzięki kolorowym oznaczeniom
Na interfejsie użytkownika symbole, przyciski graficzne i widoki mogą być barwnie wyróżnione.
Różne barwy umożliwiają szybkie zorientowanie się, kiedy np. konieczna jest akcja operatora lub
wyświetlane są ostrzeżenia.
W oprogramowaniu stacji stosowane są następujące wyróżnienia barwne:
5
Kolor Stan Znaczenie
Czerwony Alarm Konieczna ingerencja operatora.
Tylko w widoku Moduł podajnikowy, podzespoły i pipety".
Pomarańczo-
wy
Ostrzeżenie Wyświetlana jest wskazówka dla operatora.
Nie jest jednak konieczna bezpośrednia ingerencja operatora.
Tylko w widoku Moduł podajnikowy, podzespoły i pipety".
Zielony W obróbce Symbol lub przycisk graficzny ma kontrolę nad maszyną i stan
jest prawidłowy.
Tylko w widokach "Produkcja", "Moduł podajnikowy, podze-
społy i pipety", "Płytka drukowana", "Kontrola czujników i
funkcji" oraz "Serwis".
Zielony miga-
jący
Oczekiwanie na
POD
Zastępuje stan "Busy" jeżeli maszyna znajduje się w trybie
produkcji, ale nie produkuje, ponieważ nie ma płytki drukowa-
nej.
Włóż płytkę drukowaną.
Tylko w widoku "Produkcja".
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.7 Wiadomości i pomoc online Od wersji oprogramowania SC 712.1 Wydanie 05/2019
218
5.7 Wiadomości i pomoc online
Jeżeli w trakcie pracy w automacie montażowym występują alarmy, komunikat alarmowy w polu
stanu interfejsu użytkownika jest wyświetlany w kolorze czerwonym. Symbol (1) dla Informacji o
alarmach jest aktywny.
Wyróżniony czerwonym kolorem przycisk graficzny na pasku symboli sygnalizuje, że konieczna
jest ingerencja operatora.
5
Rys. 5.7 - 1 Widok "Produkcja" z komunikatem alarmowym (przykład)
Legenda do rys. 5.7 - 1
(1) Uruchamia system pomocniczy wyświetlający informacje o możliwych przyczynach aktualnie
występującej usterki i sposobie usunięcia (patrz rozdział 5.7.1
, strona219).
(2) Otwiera okno dialogowe, w którym wyświetlana jest przyczyna usterki, tekst komunikatu o
usterce i data oraz czas wystąpienia. Z tego miejsca można także wywołać pomoc dotyczącą
aktualnego błędu.
(3) Numer alarmu i krótka informacja o alarmie.
(4) Usuwa aktualnie wyświetlony błąd z pola stanu (patrz rozdział 5.7.1
, strona 219).
(5) Wywołuje pomoc kontekstową dla aktualnego widoku. Wyświetlane są krótkie objaśnienia
wszystkich elementów obsługowych na tym widoku.
(1)
(2)
(3) (4)
(5)
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.7 Wiadomości i pomoc online
219
5.7.1 Wyświetlanie informacji o aktualnym alarmie
5

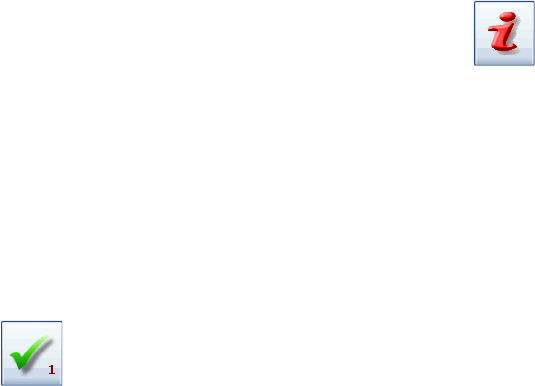

Aby wyświetlić informacje o aktualnym alarmie, należy kliknąć na czerwony symbol ;
uruchamiany jest system pomocy
dla komputera stacji.
Otworzy się główne okno systemu Pomocy z informacjami alarmowymi. Informacje te odnoszą się
do aktualnie wyświetlonego alarmu, z którego została uruchomiona Pomoc.
Gdy alarm zostanie usunięty a jego usunięcie automatycznie wykryte przez maszynę, alarm zo-
stanie automatycznie skasowany w polu stanu.
Jeżeli usunięcie alarmu nie zostanie automatycznie wykryte, alarm można skasować ręcznie z
pola stanu.
W tym celu kliknąć na symbol ; komunikat o alarmie nie będzie już wyświetlany w polu
stanu.
