3.10.8 Kanał prowadzący pustych pasów na wciągu stołu wymiennego
Nr kat. 03111421-xx Kanał prowadzący pustych pasów, 12 mm
Nr kat. 03111420-xx Kanał prowadzący pustych pasów, 25 mm
3
Rys. 3.10 - 9 Kanał prowadzący pustych pasów na wciągu stołu wymiennego E by SIPLACE
(1) Szczelina wlotowa pustych pasów
(2) Szczelina wylotowa do pustych pasów nad pneumatycznym urządzeniem do cięcia pasów
(3) Kanał prowadzący pustych pasów < 12 mm do 25 mm (można usunąć dla pasów > 12 mm)
Kanał prowadzący pustych pasów może doprowadzać do pneumatycznego urządzenia do
odcinania pasów pasy o wysokości kieszeni maksymalnie 12 mm. W przypadku modułów
podajnikowych należy stosować pasy o wysokości kieszeni > 12 mm, kanał prowadzący pustych
pasów 25 mm.
3
WSKAZÓWKA
Niebezpieczeństwo zatoru!
W przypadku modułów podajnikowych z niskimi kieszeniami obok modułów podajniko-
wych z wysokimi kieszeniami istnieje niebezpieczeństwo zatoru pustych pasów.
Moduły podajnikowe z niskimi kieszeniami nie należy ustawiać bezpośrednio obok
modułów podajnikowych z wysokimi kieszeniami.
(1)
(2)
(3)
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.10 Stół wymienny dla E by SIPLACE Od wersji oprogramowania SC 712.1 Wydanie 05/2019
170
Instrukcja eksploatacji E by SIPLACE 4 Ustawienie i uruchomienie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 4.1 Transport i konfiguracja dostawy
171
4 Ustawienie i uruchomienie
4.1 Transport i konfiguracja dostawy
4.1.1 Opakowanie transportowe
Na obszarze Europy automat i stoły wymienne wysyłane są na dwóch paletach drewnianych, w
opakowaniu z folii plastikowej. Poza granicami Europy automat i stoły wymienne dostarczane są
w drewnianych skrzyniach transportowych.
4.1.1.1 Wymiary gabarytowe opakowań transportowych
Wymiary gabarytowe palet i skrzyń drewnianych są podane w poniższej tabeli:
4

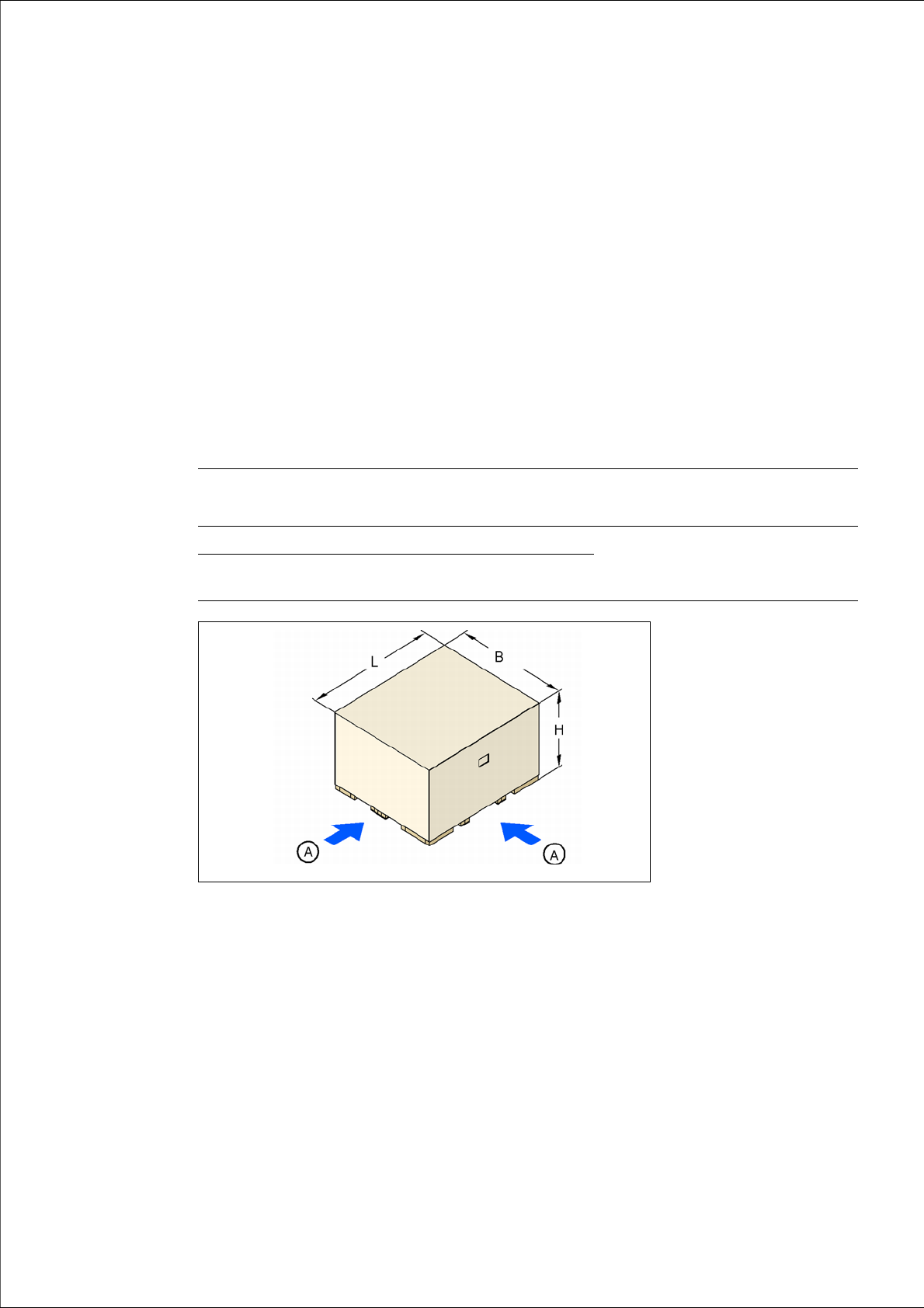

Rys. 4.1 - 1 Skrzynia drewniana - wymiary gabarytowe w milimetrach
(A) Punkty przyłożenia dla wózka widłowego
Skrzynia
drewniana
Automat (dł. x szer. x wys.) Stół wymienny (dł. x szer. x wys.)
Standard 2180 mm x 1770 mm x 1830 mm
1050 mm x 1050 mm x 1150 mm
Przedłużony (z
1200 mm LBO)
2180 mm x 2330 mm x 1830 mm
