3.10.1 Budowa
Stół wymienny składa się głównie z podwozia, stołu wymiennego do zamocowania modułów po-
dajnikowych, pojemnika na rolki pasów i pojemnika na pasy odpadowe.
3

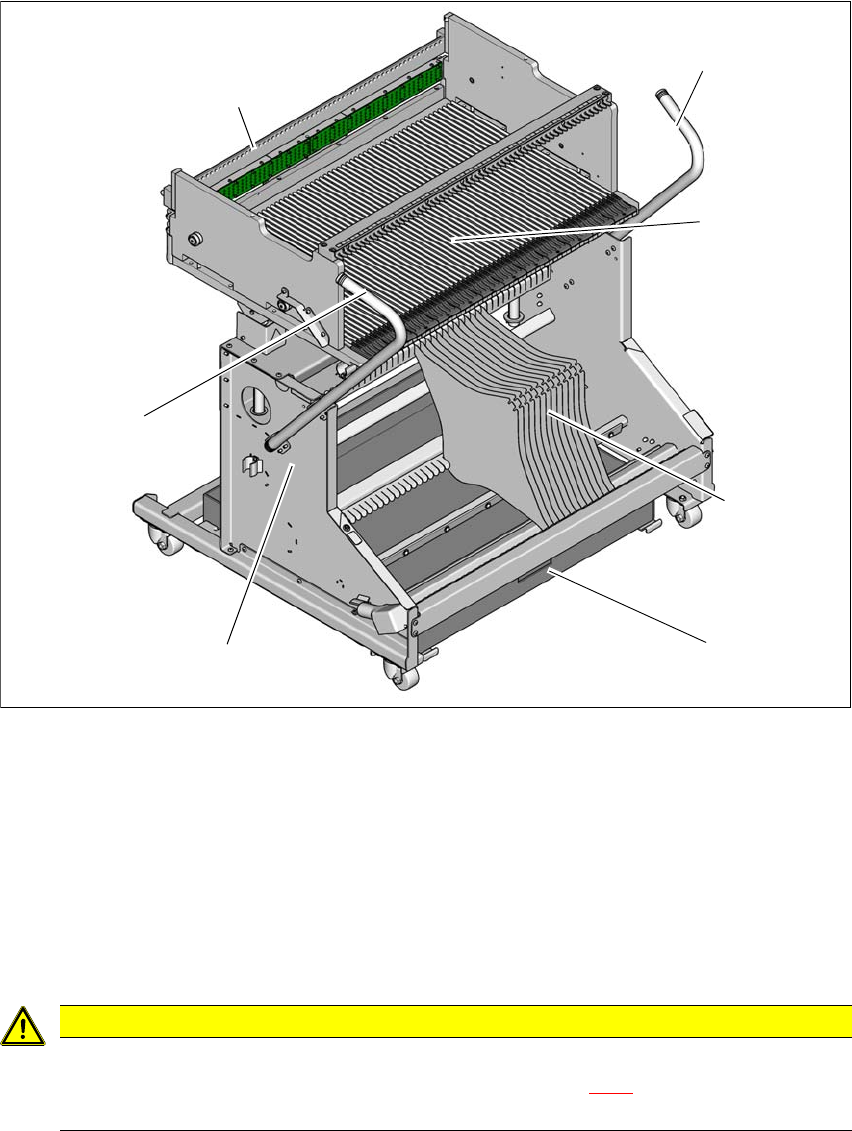

Rys. 3.10 - 3 Stół wymienny, E by SIPLACE z 60 ścieżkami - przegląd
(1) Podwozie
(2) Stół wymienny
(3) Pojemnik na pasy
(4) Pojemnik na pasy odpadowe
(5) Uchwyt
(6) Listwa centrująca
3
OSTROŻNIE
Przestrzegaj wskazówek bezpieczeństwa!
Przestrzegać wskazówek bezpieczeństwa w rozdziale 5.9.2, strona 228, jeżeli po-
jemnik na pasy odpadowe wysuwany jest ze stołu wymiennego.
(1)
(2)
(5)
(4)
(3)
(6)
(5)
Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.10 Stół wymienny dla E by SIPLACE
163
3
3.10.2 Opis
Pojemnik na rolki pasów zawiera w wykonaniu standardowym rolki o wielkości do 19" (483 mm).
Pomiędzy pojemnikiem na pasy a stołem wymiennym znajdują się z lewej i prawej strony dwie
szczeliny o szerokości 5 mm, służące do umieszczenia list do zbrojenia.
Pod spodem podwozia znajduje się wysuwany pojemnik na pasy odpadowe. Pocięte odpady pa-
sów dostają się przez ześlizg do pojemnika na pasy odpadowe, który musi być regularnie opróż-
niany.
3
3.10.3 Dane techniczne
3
OSTROŻNIE
Niebezpieczeństwo złamania uchwytów!
Podczas transportu stołu wymiennego istnieje niebezpieczeństwo złamania uchwytów.
Podczas transportu nie podnosić stołu wymiennego za uchwyty.
Uchwyty wolno wykorzystywać tylko do przesuwania stołu wymiennego.
Do transportu stołu wymiennego lub jego podnoszenia z palety należy używać wózka
widłowego.
WSKAZÓWKA
Do eksploatacji automatu wszystkie stoły wymienne muszą być przystawione.
Wolne stanowiska należy obsadzić atrapami modułów podajnikowych, jak opisano w
rozdziale 2.7.5.1
, strona 88.
Wymiary stołu wymiennego
Stół wymienny z 60 ścieżkami (
długość x szerokość) 735mmx820mm
Wysokość (wysokość transportowa POD)
Standard
Opcja
900 mm do 930 mm
950mm
Masa stołu wymiennego z 60 ścieżkami
Bez modułów podajnikowych
Wyposażony w komplet modułów doprowadzających
88 kg
138 kg
Średnica rolki pasa do 483 mm (19“)
Stanowiska dla modułów doprowadzających
Stół wymienny z 60 ścieżkami 60 przenośników z SIPLACE
SmartFeeder 8 mm E
Czas wymiany stołu wymiennego < 1 min
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.10 Stół wymienny dla E by SIPLACE Od wersji oprogramowania SC 712.1 Wydanie 05/2019
164
3.10.4 Markery przejścia na stole wymiennym
3

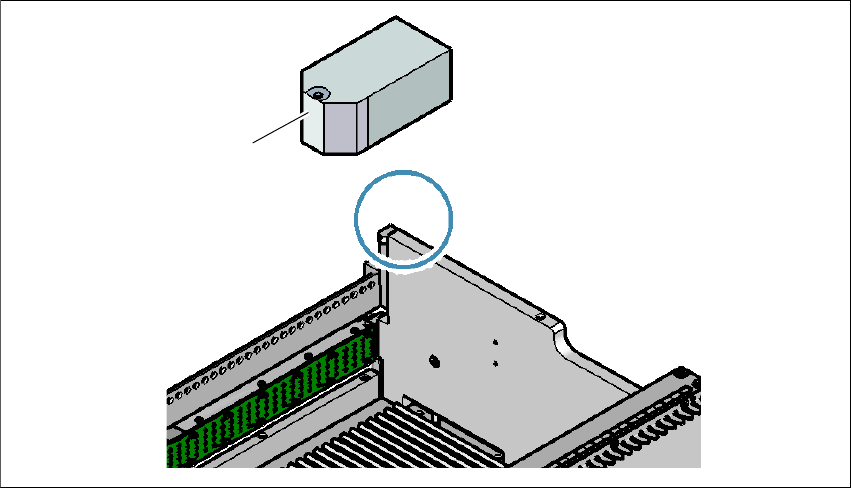

Rys. 3.10 - 4 Markery przejścia na stole wymiennym
(1) Markery przejścia na stole wymiennym
Po przystawieniu stołu wymiennego automat mierzy markery przejść na stole wymiennym.
W przypadku podzespołów o długości krawędzi mniejszej niż 0,5 mm, czyli podzespołów 0402 i
mniejszych, przed odbiorem pierwszego podzespołu wyznaczane jest położenie podzespołu z
kieszenią pasa.
(1)
