3.5.4 Pompa próżniowa
Każda głowica Collect&Place (SIPLACE CP14/12/6) wyposażona jest we własną wytwornicę
próżni, zasilającą w niezbędną próżnią układ trzymania i montażu. Wytwornice próżni głowic mon-
tażowych działają na zasadzie Venturiego. Przy eksploatacji razem z pompą próżniową znacznie
zmniejsza się zużycie sprężonego powietrza głowicy Collect&Place (SIPLACE CP14/12/6). Bie-
żące koszty eksploatacji spadają stosownie do wysokości kosztów energii.
3
3

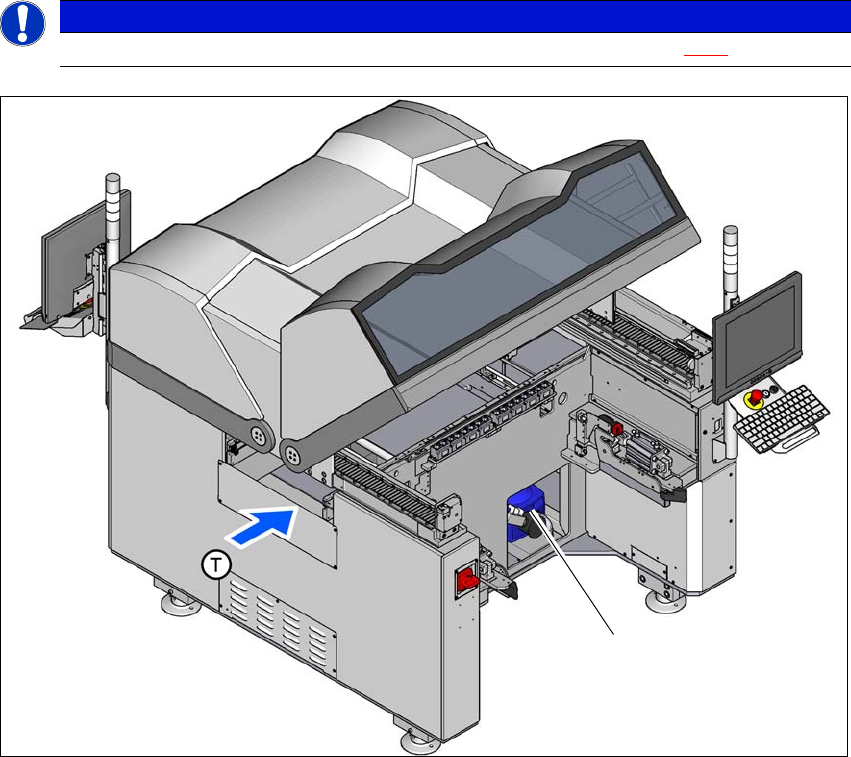

Rys. 3.5 - 7
U
miejscowienie pompy próżniowej
(1) Umiejscowienie pompy próżniowej
WSKAZÓWKA
Zużycie sprężonego powietrza przez pompę próżniową patrz rozdział 3.2.4
, strona 107.
(1)
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.5 Głowica montażowa Od wersji oprogramowania SC 712.1 Wydanie 05/2019
132
3.5.4.1 Wskazówki bezpieczeństwa
3
3
OSTRZEŻENIE
Proszę przestrzegać wskazówek ostrzegawczych 2.2.6, strona 59.
OSTRZEŻENIE
Przestrzegać wskazówek bezpieczeństwa dot. pompy próżniowej podanych w załą-
czonej instrukcji eksploatacji.
Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.5 Głowica montażowa
133
3.5.5 SIPLACE TH do wysokoprecyzyjnego montażu IC
Nr kat. 03033629-xx SIPLACE TH
Nr kat. 03112312-xx, Stacjonarna kamera podzespołów, typ 36 GigE
3

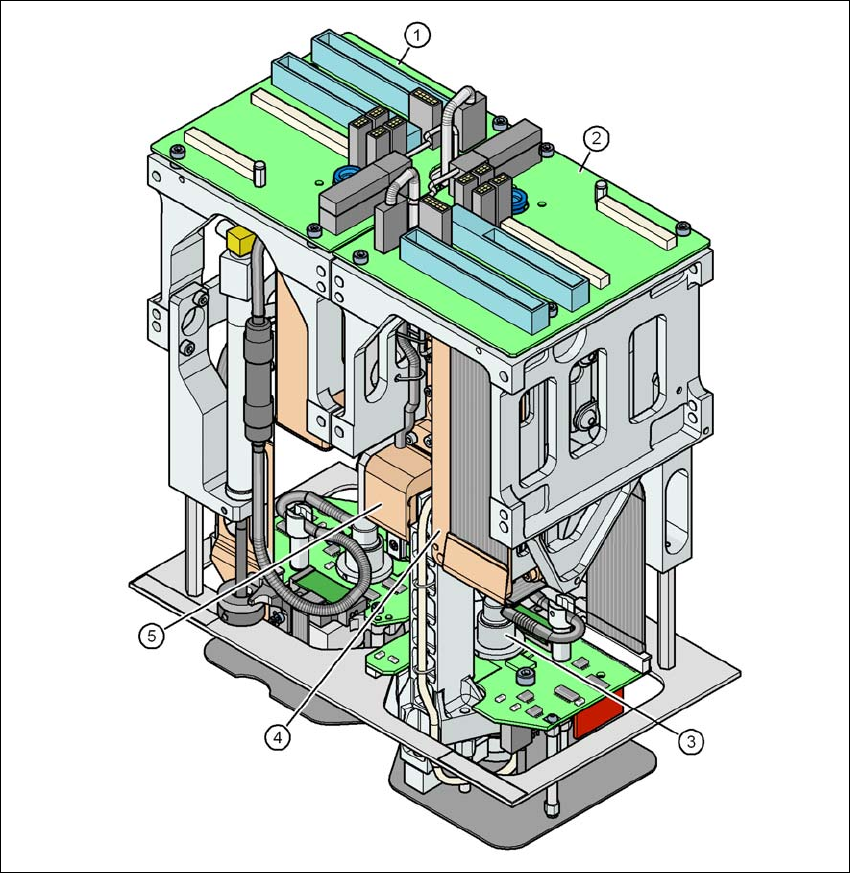

Rys. 3.5 - 8 SIPLACE TH do wysokoprecyzyjnego montażu IC
(1) Moduł Pick&Place 1 (PP1) - SIPLACE TH wyposażony jest w 2 moduły Pick&Place
(2) Moduł Pick&Place 2 (PP2)
(3) Oś DP
(4) Napęd osi Z
(5) Przyrostowy układ do pomiaru przesuwu dla osi Z
