6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE 6.1 Zmieniacz pipet Od wersji oprogramowania SC 712.1 Wydanie 05/ 2019 278 6 Rys. 6.1 - 17 Zmieniacz pipet do SIPLACE CP6 (1) 12 garaży na pipety 39xx (2) Znaczn…
Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.1 Zmieniacz pipet
277
6.1.4.1 Opis
W tym zmieniaczu pipet znajdują się 4 magazynki, każdy po 6 garażów na pipety.
Magazynki są zamocowane na wspólnej podstawie. Są centrowane za pomocą dwóch kołków
walcowych i ustalane 4 przyciskami. Dwa znaczniki na każdym magazynku umożliwiają dokładne
wyznaczanie pozycji. Prawidłowe osadzenie magazynków na korpusie zmieniacza pipet nadzo-
rowane jest mikrołącznikami, aby uniknąć kolizji głowicy montażowej z ewentualnie wystającym
magazynkiem. Wszystkie gniazda magazynków muszą być zajęte, ponieważ obwód bezpieczeń-
stwa zatrzymuje automat w razie braku lub nieprawidłowego zamocowania magazynków.
Na zainstalowanej stacji pipet można wydmuchiwać podzespoły z pipet głowicy SIPLACE CP6, a
pipety ściągać i wyrzucać.
6
6

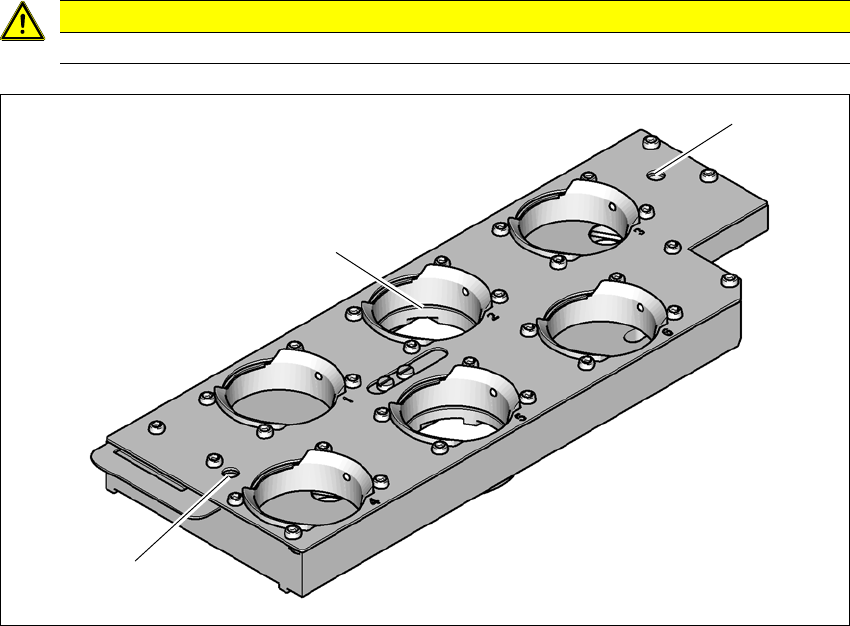

Rys. 6.1 - 16 Magazynek zmieniacza pipet do SIPLACE CP6
(1) 6 garaży na pipety 38xx
(2) Znaczniki (widoczne tylko przy otwartej płytce ryglującej)
OSTROŻNIE
Magazynek do SIPLACE CP6 stosować tylko razem z SIPLACE CP6.
(1)
(2)
(2)
6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE
6.1 Zmieniacz pipet Od wersji oprogramowania SC 712.1 Wydanie 05/2019
278
6

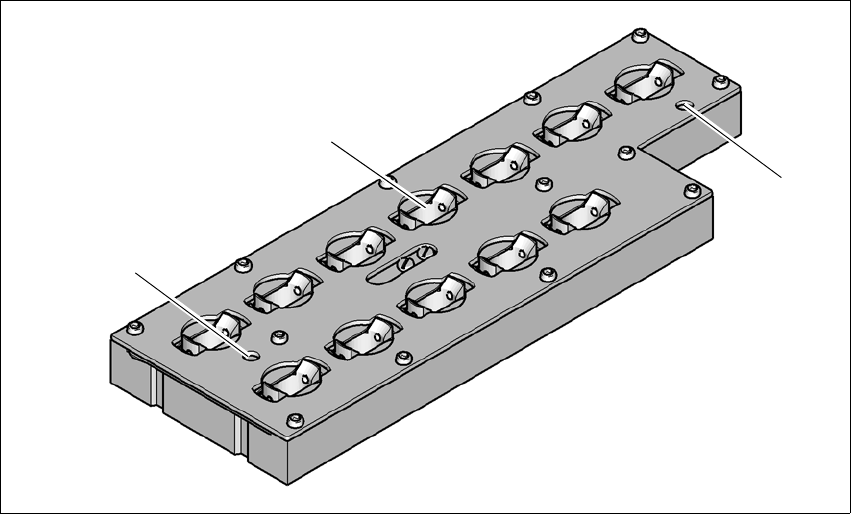

Rys. 6.1 - 17 Zmieniacz pipet do SIPLACE CP6
(1) 12 garaży na pipety 39xx
(2) Znaczniki (widoczne tylko przy otwartej płytce ryglującej)
(1)
(2)
(2)
Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.1 Zmieniacz pipet
279
6.1.4.2 Dane techniczne
6
Zmieniacz pipet do SIPLACE CP6
Liczba garaży pipet
38xx
39xx
24
48
Liczba magazynków pipet 4
Typy pipet 38xx/39xx
Czas zmiany pipety ok. 2 sek. na pipetę
Przyłącze sprężonego powietrza 0,45 MPa (4,5 bar)
