2012年2月 IPC/JEDEC-9704A
17
附录 A
ICT 设计需考虑因素
ICT通常被认定为是印制电路组件所经受的最显著的应变情况。因此以下部分会陈述最优的ICT设计
方法来把元器件的损伤降低到最小。
为确保恰当设计的治具，被测单元（UUT）术语的计算机辅助设计（CAD）文件是必需的。CAD文
件生成自印制板设计包（推荐使用印制板设计输出，因为他通常比图片文件有更详细的信息，比如
Gerber文件）。测试治具制造商利用CAD文件来精确放置UUT支撑物、UUT元器件的凹槽以及应变
片。
印制板设计包的输出可能会有所差异。输出结果取决于输入的板和元器件信息。因此，以及整个行
业使用的设计包数量，所以很难将输出文件的参数标准化。作为一个通用指南，输入信息越详细，
输出文件就会越好。
在设计测试治具的印制板支撑系统时，使UUT保持平面是最首要的。必须注意探针密集区域印制板
支撑柱的放置位置和数量，以抵消探针的压力。印制板支撑柱的数量太少可能导致UUT上应变过大
并引起支撑柱的“滑动”。支撑柱“滑动”是指当UUT的支撑柱受到向上的压力而过载，使其在该载
荷下弯曲并沿UUT的表面滑动，通常会由于碰触到某个元器件而停住，如图A-1所示。

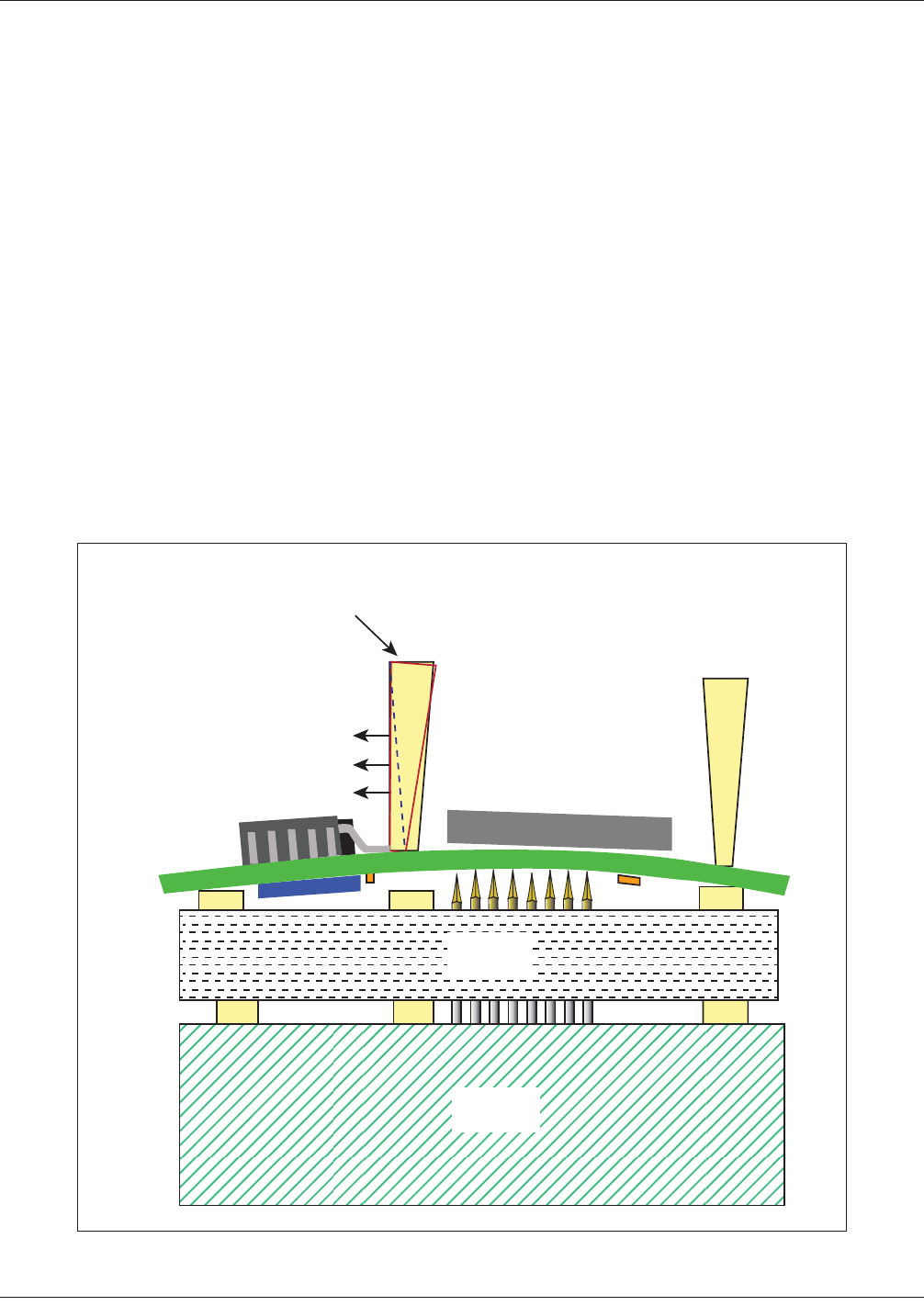

IPC-9704a-a-01-cn
图 A-1 ⽀撑柱“滑动”图解，当某个UUT的⽀撑柱受到的向上的压⼒⽽过载，使其碰撞到某个
元器件。
在过大压力下印制板支撑柱弯
曲并滑动到邻近的元器件上。
顶板
针板
IPC/JEDEC-9704A 2012年2月
18
为了给应变花提供足够大的间隙，应避免在BGA角落的10毫米半径范围内放置印制板支撑柱。见图
A-2。

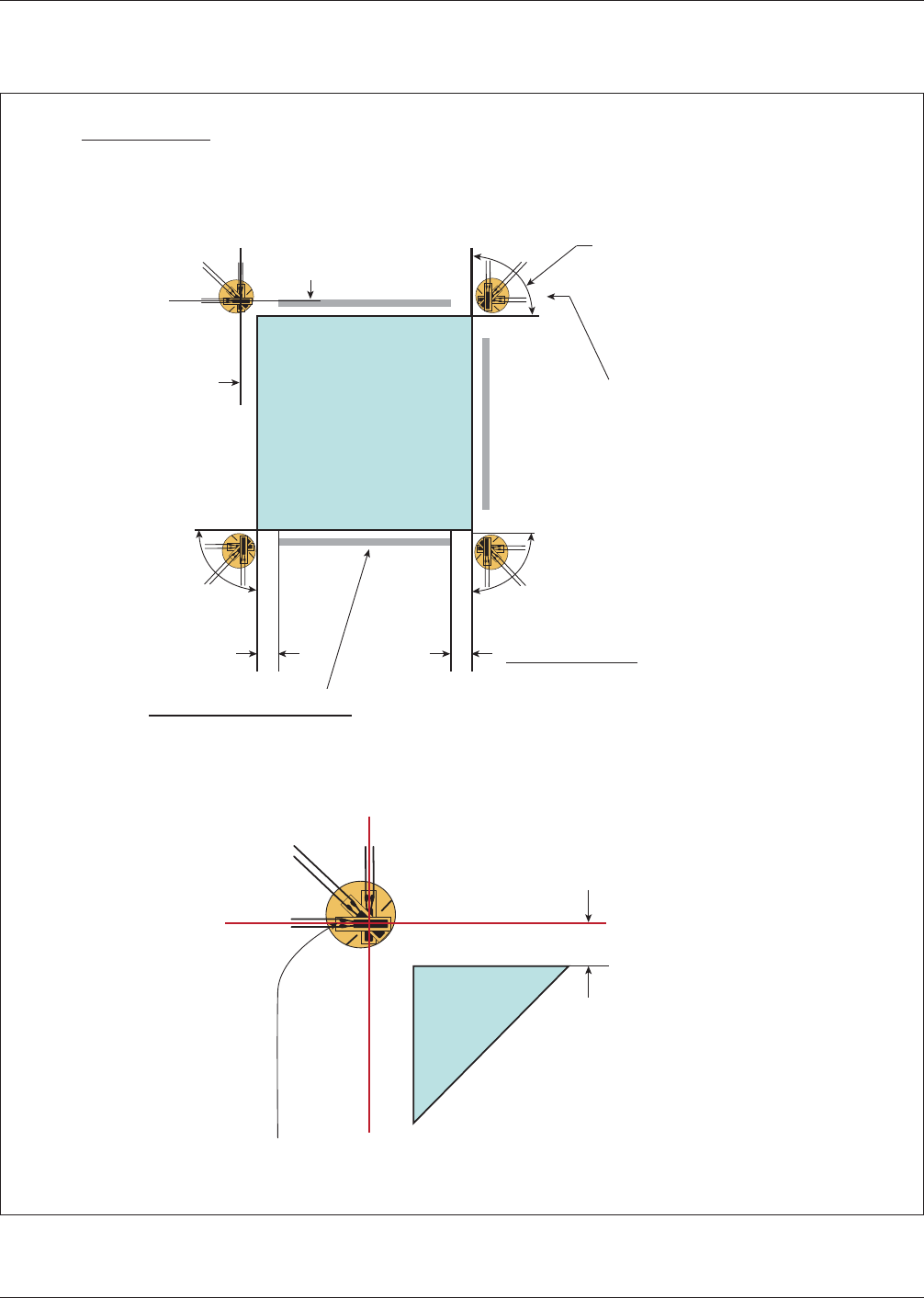

IPC-9704a-a-02-cn
图A-2 BGA元器件周围的UUT⽀撑柱区和⽀撑柱禁布区图解
推荐的UUT支撑柱区域：在条件和空间允许的情况下，相当于元器件长度的80%
首选放置位置：
应变花的中心线位于距元器件边沿
3.56mm±0.25mm[0.14in±0.01in]的平行线的交叉点上。
详情见A
3.56mm±0.25mm
[0.140in±0.01in]
支撑住禁布区：相当于元器件长度的10%
推荐的放置应变花的印制板支撑柱禁布区
距离元器件角落R10[0.393in]
90º(Typ)
90º(Typ)
90º(Typ)
详情A
3.56mm±0.25mm[0.140in±0.01in]
相对元器件边沿偏移的是应变片的中心线，而不是应变花封装体的中心线
元器件
元器件
2012年2月 IPC/JEDEC-9704A
19
