Manual do usuário SIPLACE HF 4 Montagem e arranque
Versão de software SR.504.xx Edição 07/2003 PT 4.1 Dimensões e pesos da máquina automática
137
4 Montagem e arranque
4.1 Dimensões e pesos da máquina automática
4
4
4
4
4.2 Dimensões da máquina automática
As dimensões da máquina automática estão representadas na Fig. 4.2 - 1. Para o transporte, os
blocos laterais (Pos. 1 e 5 na Fig. 4.2 - 2
) ao lado podem ser desmontados. A largura total da
máquina de 2380 mm (com dois blocos laterais) passa para 2103 mm, se um dos blocos laterais
for desmontado. Sem blocos laterais, a máquina automática tem 1826 mm de largura.
Comprimento
Com ambos os blocos laterais
Com um bloco lateral
Sem blocos laterais
2380 mm
2103 mm
1826 mm
Largura da máquina de base
Com tela
Com teclado inclinável para o lado
2515 mm
2614 mm
132 mm suplementarmente para cada tecla-
do
Peso da máquina de base
Peso com a máquina com o equipamento completo
3800 kg
4700 kg
Atravancamento
6,01 m²
Carga específica no pavimento para
Máquina com 6 pés
Máquina com 3 pés
75,3 N/cm² (coeficiente de segurança 2)
150,6 N/cm² (coeficiente de segurança 2)
Carga específica permitida da base
Mín. 1561 kg/m² (coeficiente de segurança 2)
Altura da máquina automática com indicador de
avaria principal na altura de transporte das PCI
830 mm
900 mm
930 mm
950 mm
Até 1955 mm
Até 2025 mm
Até 2055 mm
Até 2075 mm
Altura acima do pavimento da máquina automática
para altura de transporte de PCI
830 mm
900 mm
930 mm
950 mm
120 mm
190 mm
220 mm
240 mm
4 Montagem e arranque Manual do usuário SIPLACE HF
4.2 Dimensões da máquina automática Versão de software SR.504.xx Edição 07/2003 PT
138
4
Fig. 4.2 - 1 Dimensões da máquina automática em milímetros - vista do lado de entrada das PCI
(1) Lado de entrada das PCI
(2) Indicação de avaria principal, dependente da altura de transporte da PCI, máx. 2075 mm
(T) Sentido do transporte de placas de circuitos impressos
Manual do usuário SIPLACE HF 4 Montagem e arranque
Versão de software SR.504.xx Edição 07/2003 PT 4.2 Dimensões da máquina automática
139
4

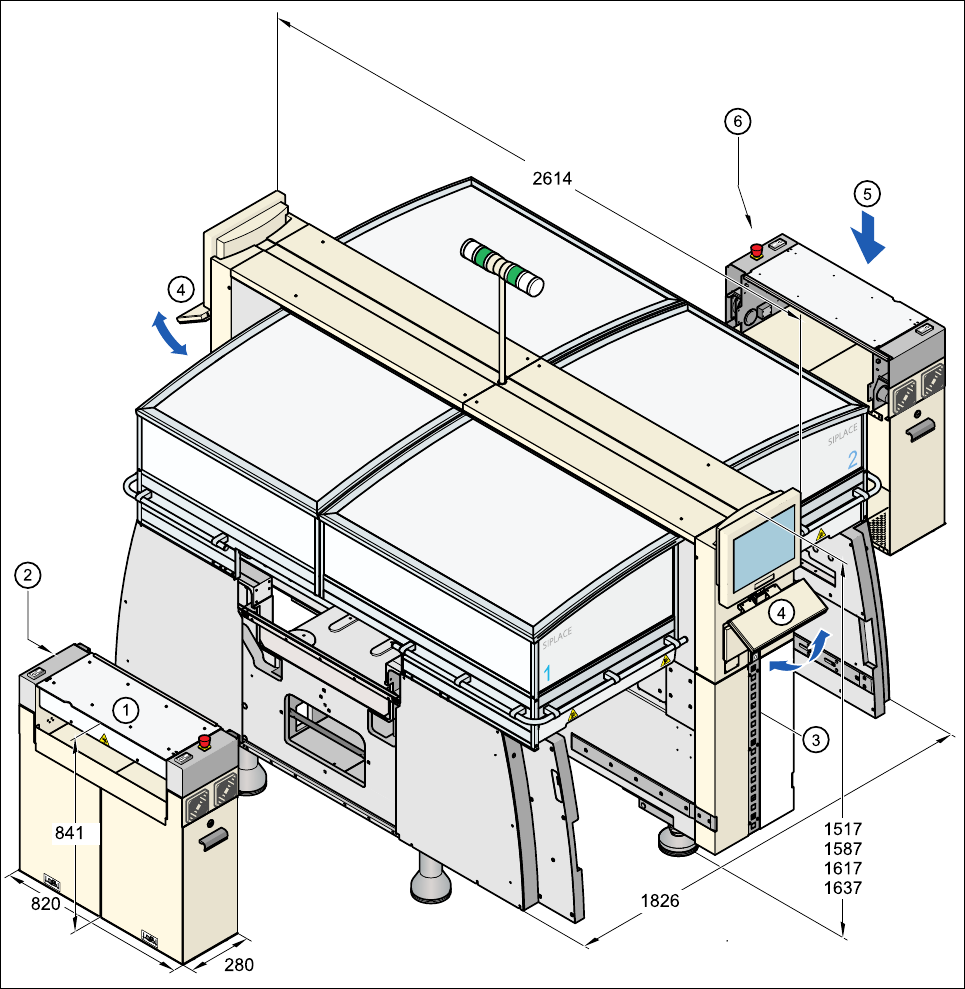

Fig. 4.2 - 2 Dimensões da máquina automática em milímetros - blocos laterais desmontados
4
(1) Bloco lateral no lado de entrada das PCI - desmontado para transporte
(2) Unidade de computador no bloco lateral (1)
(3) Unidade pneumática atrás da cobertura
(4) Teclados dobráveis
(5) Bloco lateral no lado de saída das PCI - pode ser desmontado, se necessário
(6) Unidade de eixo no bloco lateral (5)
