Manual do usuário SIPLACE HF 6 Manuseio dos componentes
Versão de software SR.504.xx Edição 07/2003 PT 6.4 Carro de componentes
259
6.4.7 Suporte para a bobina de fita central em alimentadores de 3 x 8 mm
Alimentadores do tipo 3 x 8 mm S transportam componentes em três pistas de alimentação para
a posição de recolha. As bobinas de fita de ambas as pistas exteriores estão situadas entre as
chapas divisoras no contentor de fita. A bobina de fita central está localizada sobre ambas as bo-
binas de fita para as pistas exteriores.
Por esse motivo, para as bobinas de fita centrais é preciso o seguinte equipamento suplementar:
– 1 placa adaptadora para alojamento dos suportes das bobinas de fita (Pos. 1),
– para cada alimentador, 1 suporte para bobina de fita (Pos. 2) e
– 1 polia de inversão encurtada (Pos. 3) para o suporte da bobina de fita na localidade 1 da mesa
dos CO.
A placa adaptadora está fixa no carro de componentes por meio de quatro parafusos de cabeça
cilíndrica e os suportes da bobina de fita são encaixados nas aberturas quadrangulares da placa
adaptadora.
6

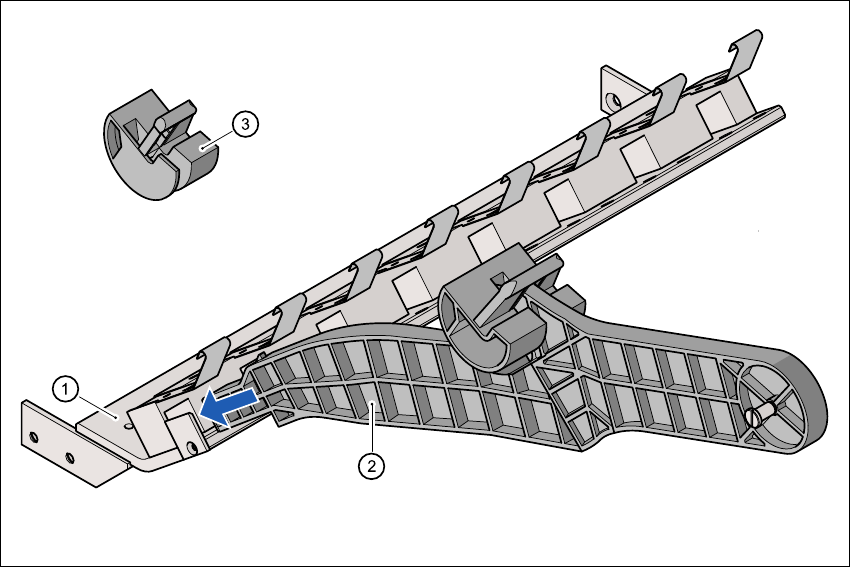

Fig. 6.4 - 8 Suporte para a bobina de fita central em alimentadores de 3 x 8 mm
6
(1) Placa adaptadora
(2) Suporte da bobina de fita
(3) Polia de inversão, encurtada
6 Manuseio dos componentes Manual do usuário SIPLACE HF
6.4 Carro de componentes Versão de software SR.504.xx Edição 07/2003 PT
260
6.4.8 Fixação do alimentador
A fixação do alimentador é um dispositivo mecânico de segurança suplementar. Evita uma even-
tual deslocação dos alimentadores sobre a mesa dos CO e, consequentemente, o risco de coli-
são com a cabeça de montar.
A fixação dos alimentadores está montada na parte da frente da mesa dos CO por meio de para-
fusos. As garras fixam os pés dos alimentadores. Para cada carro de componentes é necessária
uma fixação para o alimentador.
6

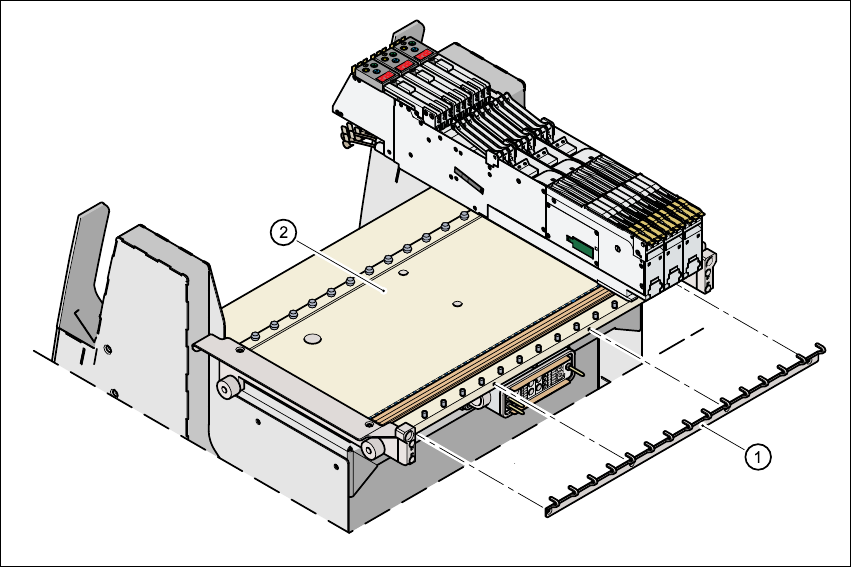

Fig. 6.4 - 9 Fixação do alimentador
6
(1) Fixação do alimentador
(2) Mesa de componentes
Manual do usuário SIPLACE HF 6 Manuseio dos componentes
Versão de software SR.504.xx Edição 07/2003 PT 6.5 Alimentação do carro de componentes
261
6.5 Alimentação do carro de componentes
6.5.1 Descrição
Com o dispositivo de alimentação do carro de componentes, este é aproximado ou afastado com
rapidez e precisão na máquina automática. A aproximação e o afastamento do carro de compo-
nentes vêm descritas na Seção 5.9
, página 221. No dispositivo de entrada está montado o apa-
relho de corte pneumático (Pos. 2) e, sobre este, o canal de guia da embalagem (Pos. 3).
6

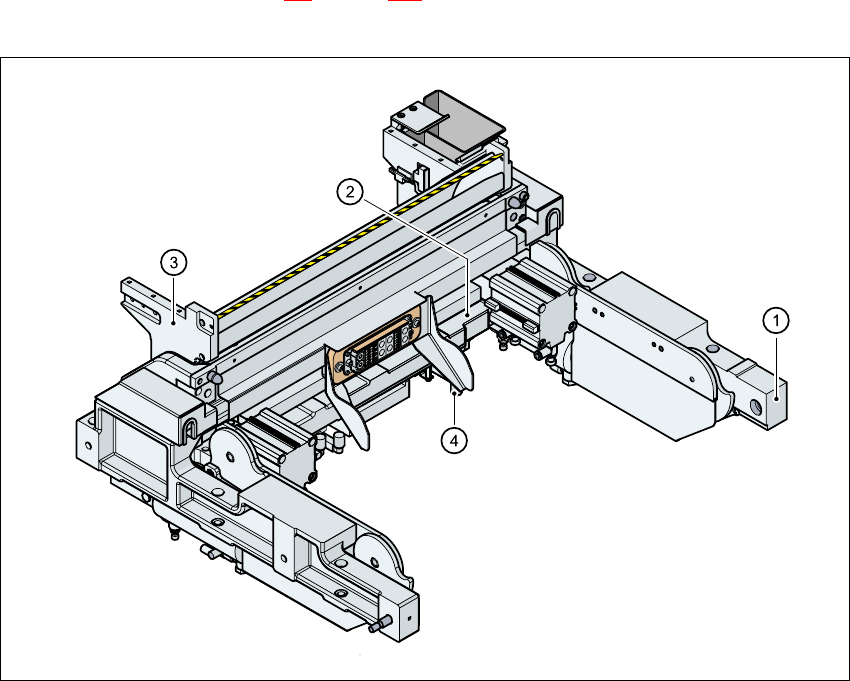

Fig. 6.5 - 1 Alimentação do carro de componentes
(1) Dispositivo de entrada
(2) Aparelho de corte pneumático
(3) Canal de guia da embalagem
(4) Ficha da interface
O carro de componentes é alimentado com as necessárias tensões de serviço através de ficha
da interface (Pos. 4). Os condutores de sinalização para os circuitos de comunicação e segu-
rança também são conduzidos ao carro de componentes através desta interface. A conexão de
ar comprimido para alimentação dos alimentadores Bulkcase também está integrada nesta inter-
face. Em resultado deste desenho, para uma mudança de carro de componentes deixa de ser
preciso fazer o encaixe de cabos de alimentação elétrica e pneumática.
