4.5.4.1 Regulação prévia da altura dos pés da máquina "HS50"
Em primeiro lugar, são regulados previamente os pés da máquina "HS50". De acordo com a al-
tura da máquina automática, a peça distanciadora tem de ser aparafusada na parte de baixo em
posição correta.
Regulagem da altura de transporte das PCI para 830 mm 4
Para a altura de transporte das PCI de 830 mm, é precisa a peça distanciadora.
Æ Aparafuse o mais possível o pé da máquina "HS50" na rosca destinada a esse fim (veja o
Ponto 5 na Fig. 4.5 - 2
).
Regulagem da altura de transporte das PCI para 900 mm 4
Para a altura de transporte das PCI de 900 mm, é precisa a peça distanciadora.
Æ Regule-a de tal forma que o lado de 90 mm fique na vertical e o furo para o pé da máquina
"HS50" fique virado para baixo.
4
4
4
4
4
4
4
4
4
4
4
4

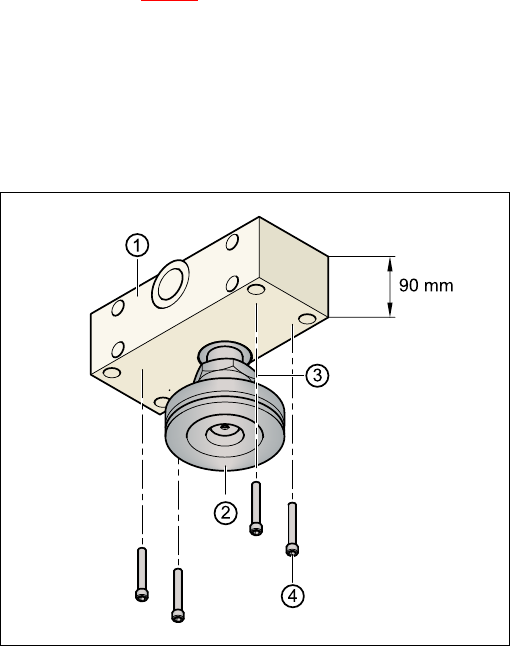

Fig. 4.5 - 3 Regulagem da peça distanciadora para altura de transporte de 900 mm
4
(1) Altura da peça distanciadora: 90 mm
(2) Pé da máquina "HS50"
(3) Contraporca M24
(4) Parafuso de sextavado interior M12x80, 4 peças
4 Montagem e arranque Manual do usuário SIPLACE HF
4.5 Instalação da máquina automática Versão de software SR.504.xx Edição 07/2003 PT
164
Æ Aparafuse a rosca do pé da máquina "HS50" no furo no lado de baixo da peça distanciadora.
Æ Regule ambas as peças distanciadoras na parte de baixo da máquina da seguinte maneira:
– A abertura da peça distanciadora no lado da unidade pneumática está virada para o sen-
tido do transporte das PCI (veja o Ponto 4 na Fig. 4.5 - 2
, página 162).
– A abertura da peça distanciadora no lado da alimentação de corrente elétrica está virada
para o sentido contrário ao do sentido do transporte das PCI (veja o Ponto 3 na Fig.
4.5 - 2
, página 162).
Æ Fixe cada uma das peças distanciadoras com quatro parafusos de sextavado interior M12x80
(veja o Ponto 4 na Fig. 4.5 - 3
). Utilize para isso a ponta da chave de parafusos de 10 mm.
Regulagem das alturas do transporte das PCI de 930 mm e 950 mm 4
Para as alturas de transporte das PCI de 930 mm e 950 mm também é precisa a peça distancia-
dora.
Æ Regule-a de tal forma que o lado de 122,5 mm fique na vertical e o furo para o pé da máquina
"HS50" fique virado para baixo.
4
Fig. 4.5 - 4 Regulagem da peça distanciadora para as alturas de transporte de 930 e 950 mm
4
(1) Altura da peça distanciadora: 122,5 mm
(2) Pé da máquina "HS50"
(3) Contraporca M24
(4) Parafuso de sextavado interior M12x80, 4 peças
Manual do usuário SIPLACE HF 4 Montagem e arranque
Versão de software SR.504.xx Edição 07/2003 PT 4.5 Instalação da máquina automática
165
Æ Aparafuse a rosca do pé da máquina "HS50" no furo no lado de baixo da peça distanciadora.
Æ Regule ambas as peças distanciadoras da seguinte maneira:
– A abertura da peça distanciadora no lado da unidade pneumática está virada para o sen-
tido do transporte das PCI (veja o Ponto 4 na Fig. 4.5 - 2
, página 162).
– A abertura da peça distanciadora no lado da alimentação de corrente elétrica está virada
para o sentido contrário ao do sentido do transporte das PCI (veja o Ponto 3 na Fig. 4.5 -
2, página 162).
Æ Fixe cada uma das peças distanciadoras com quatro parafusos de sextavado interior M12x80
(veja o Ponto 4 na Fig. 4.5 - 4
). Utilize para isso a ponta da chave de parafusos de 10 mm.
4.5.4.2 Regulagem prévia da altura dos pés da máquina
4
Fig. 4.5 - 5 Regulagem prévia dos pés da máquina
