深圳市杰美康机电有限公司 0755 - 26509689 - 9 - 五、控制信号接线 5.1 控制 信号单端共 阳极接线 270 270 270 VCC 2HSS57-KH 驱动器 控制器 脉冲信号 方向信号 使能信号 R R R PUL+ PUL- DIR+ DIR- ENA+ ENA- ALM+ ALM- VCC R1 注意： 控制信号电平可以兼容 5V 和 24V ； 电阻必须接在控制信号端， R1=3~5K 。
深圳市杰美康机电有限公司 0755-26509689
- 8 -
四、技术指标
输入电压
24~50VDC(36V 典型值)
连续电流
4.5A 20KHz PWM
最大脉冲频率
200K
默认通讯速率
57.6Kbps
保护
过电流动作值 峰值 8A±10%
过压电压动作值 70VDC
过差报警阈值可通过手持智能调节器
设置
外形尺寸（mm）
111.5×75.5×34
重量
约 300g
使
用
环
境
场合
尽量避免粉尘、油雾及腐蚀性气体
工作温度
0~70℃
储存温度
-20℃~+80℃
湿度
40~90%RH
冷却方式
自然冷却或强制冷风
深圳市杰美康机电有限公司 0755-26509689
- 9 -
五、控制信号接线
5.1 控制信号单端共阳极接线
270
270
270
VCC
2HSS57-KH
驱动器
控制器
脉冲信号
方向信号
使能信号
R
R
R
PUL+
PUL-
DIR+
DIR-
ENA+
ENA-
ALM+
ALM-
VCC
R1
注意：
控制信号电平可以兼容 5V 和 24V；
电阻必须接在控制信号端，R1=3~5K。
深圳市杰美康机电有限公司 0755-26509689
- 10 -

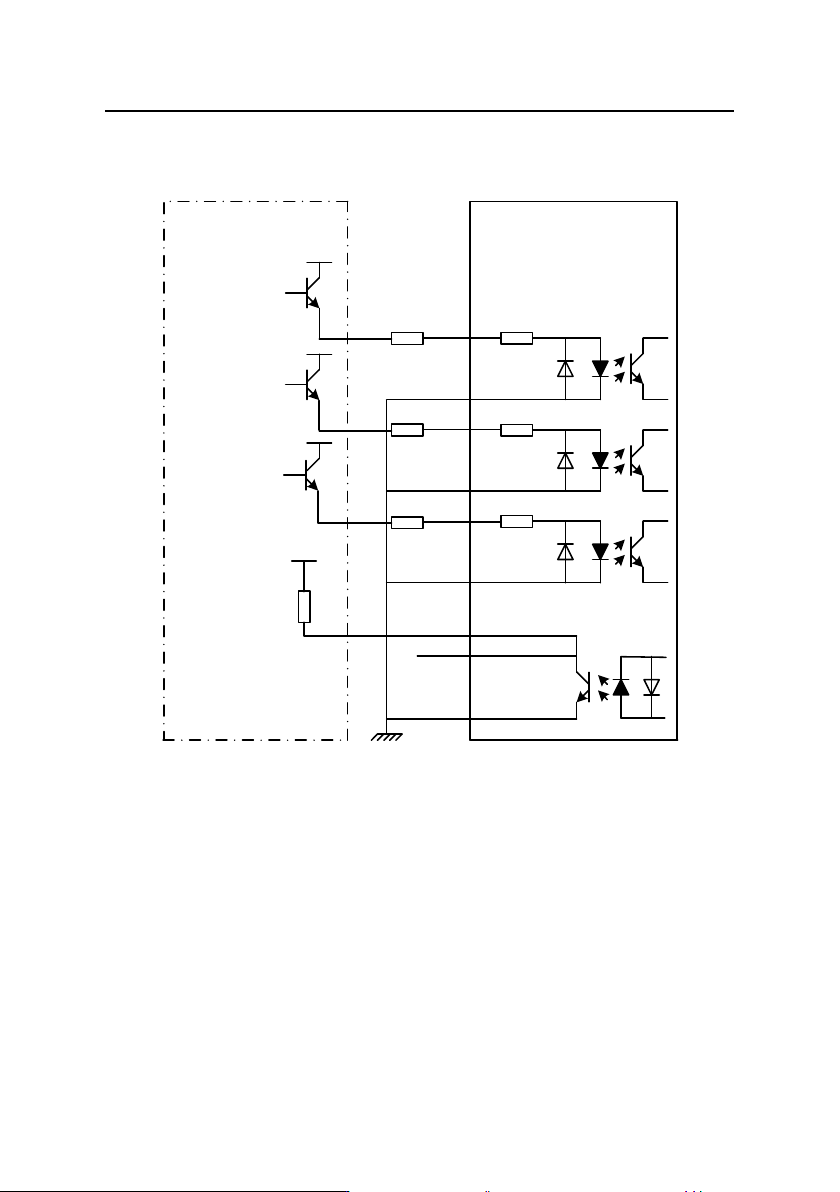

5.2 控制信号单端共阴极接线
R1
270
270
270
2HSS57-KH
驱动器
控制器
脉冲信号
方向信号
使能信号
PUL+
PUL-
DIR+
DIR-
ENA+
ENA-
ALM-
VCC
VCC
VCC
R
R
R
ALM+
VCC
注意：
控制信号电平可以兼容 5V 和 24V；
电阻必须接在控制信号端，R1=3~5K。
