操作手册 I 5-4 5- 4 图像识别错误 按［详细信息］ 按钮，即显示错 误的详细情况 。 改善错误 原因后，按 ［开始开关］ 重新开始生产 。 发生错误 的时间 确认及对策 元件补给后立即 检查供应元件是 否错误 检查托盘供应元 件的供应方向（ 角度） 是否错误 通常 生产 中 检测出了元件的 引脚弯曲、球变 形、缺少 。 请选择 [ 重试 ] ，按 [ 开始开关 ] 。 检查 VCS 单元是否有 灰尘 、 异物。
操作手册 I
5-3

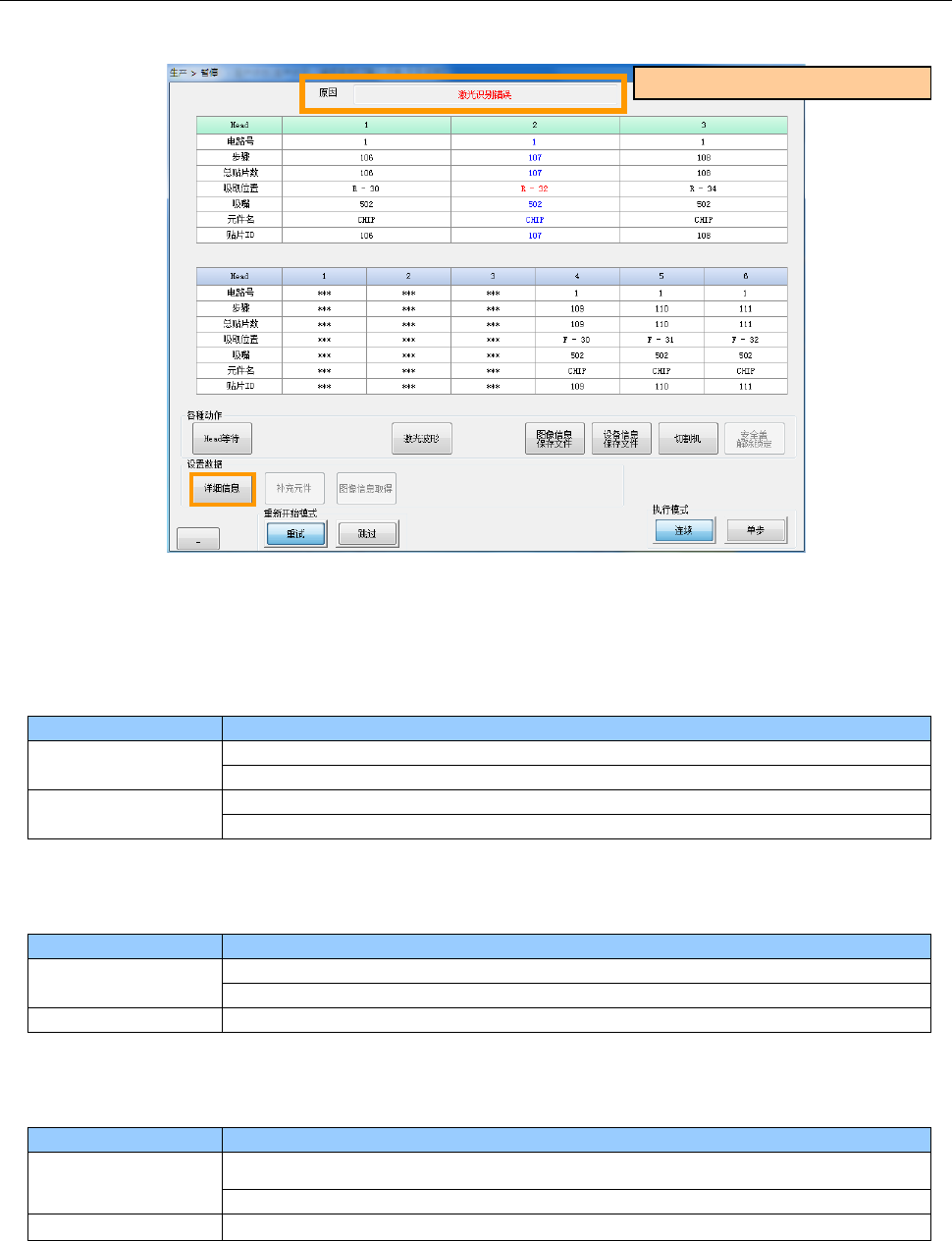

5-3 发生各种错误（激光识别错误・芯片站立・生产其它错误）
生产程序的各数据值与激光测量值不同时，会显示如下画面，装置暂停。
按下［详细信息］按钮会显示错误的详细情况。
在这里，记述主要的 3 种有关错误发生时间的对应方法。
◆ 芯片站立错误
吸取元件的元件高度与编辑程序数据的值不同时发生此错误。
发生错误的时间
确认及对策
元件补给后立即
请检查元件安装的送料器是否挂错。
请通过重新示教检查元件吸取位置有无问题。
通常生产中
请修正元件数据的元件高度。
请执行吸嘴的清扫。
（仅在元件数据「检查」中设置了「芯片站立」的元件）
◆异元件错误
吸取的元件与编辑程序数据的值不同时发生此错误。
发生错误的时间
确认及对策
元件补给后立即
请检查元件安装的送料器是否挂错。
请通过重新示教检查元件吸取位置有无问题。
通常生产中 请修正元件数据的元件外形尺寸（长宽）。
（仅在元件数据「检查」中设置了「异元件检查」的元件）
◆吸取位置偏移错误
吸取位置大幅偏移时发生此错误。
发生错误的时间 确认及对策
元件补给后立即
请检查元件安装的送料器是否挂错。
请检查元件吸取位置有无问题。
通常生产中 请清扫吸嘴。
（仅在元件数据「检查」中设置了「吸取偏移」的元件）
※
根据错误内容显示会变化。
操作手册 I
5-4

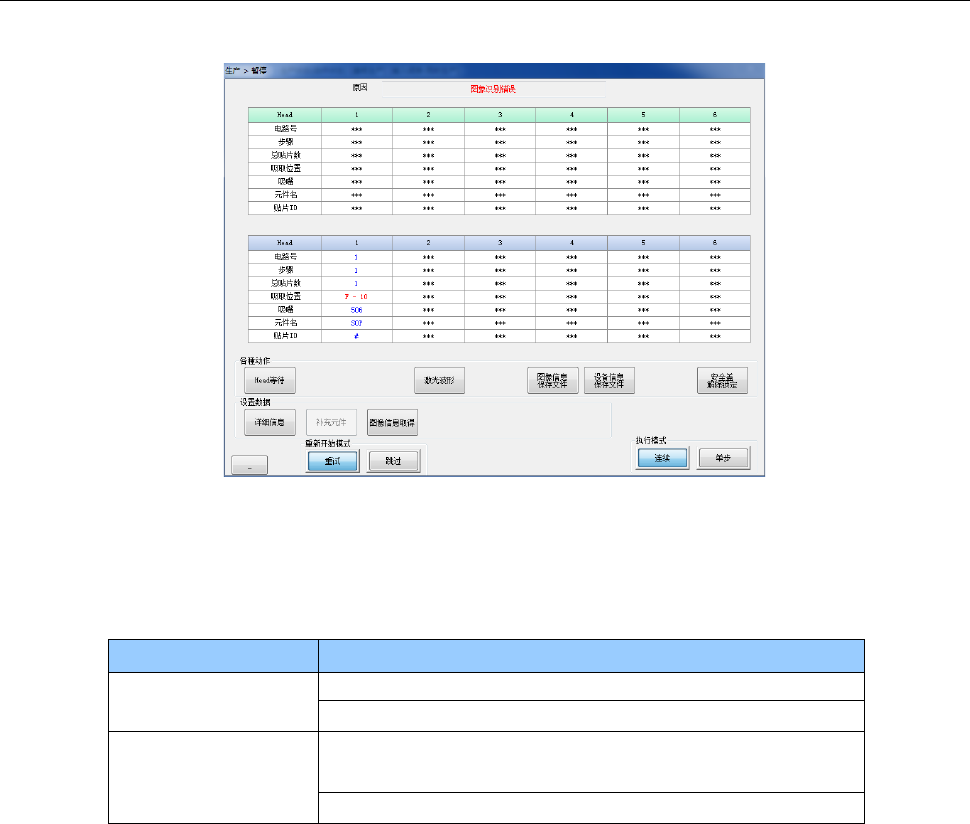

5-4 图像识别错误
按［详细信息］按钮，即显示错误的详细情况。
改善错误原因后，按［开始开关］重新开始生产。
发生错误的时间 确认及对策
元件补给后立即
检查供应元件是否错误
检查托盘供应元件的供应方向（角度）是否错误
通常生产中
检测出了元件的引脚弯曲、球变形、缺少。
请选择
[
重试
]
，按
[
开始开关
]
。
检查
VCS
单元是否有灰尘、异物。
操作手册 I
5-5

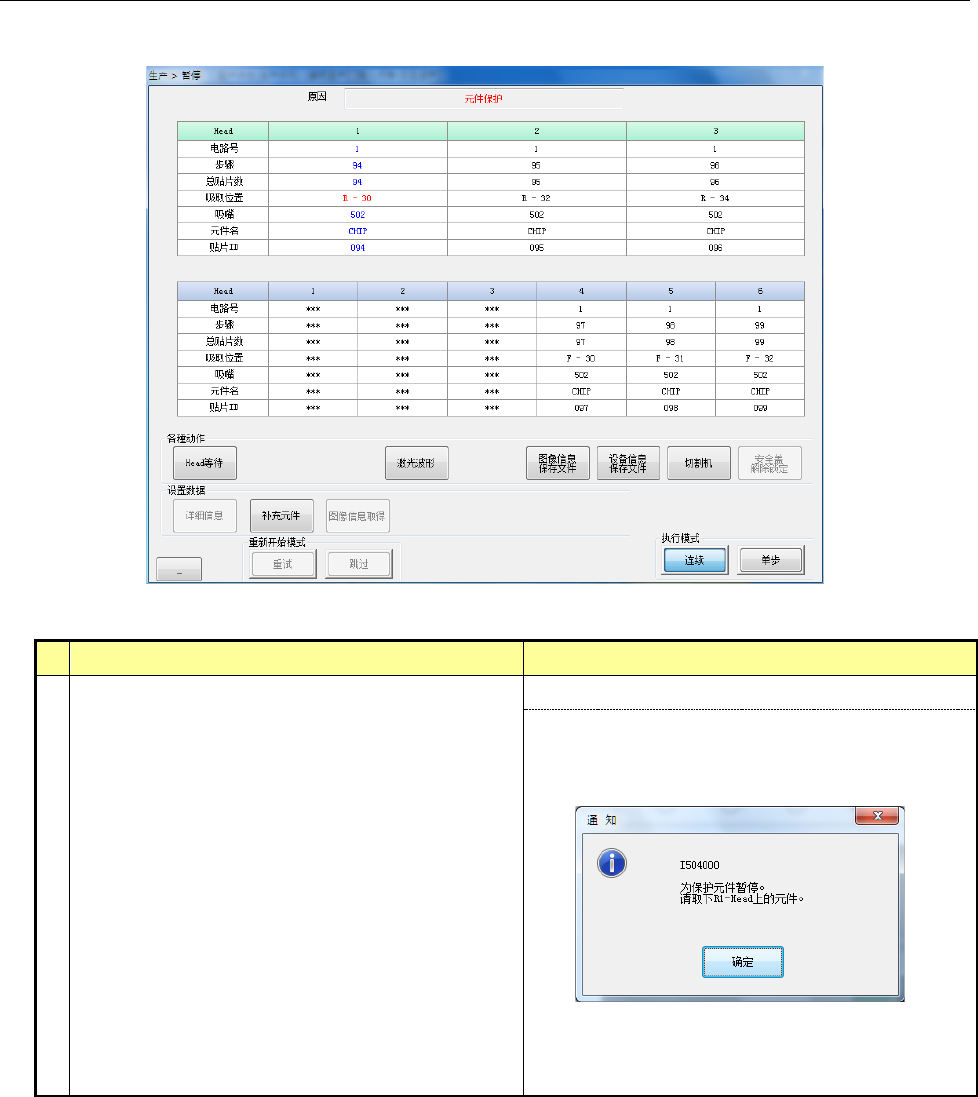

5-5 元件保护
当指定「元件保护」的元件被识别出异常时，显示通知画面，装置进入暂停。
原因 处理方法
1 在生产程序的「元件数据（包装）」—「元件废
弃」中指定了「元件保护」的元件被识别出异常
时，机器将进入暂停。
对发生识别错误的元件进行保护。
请按[安全盖解除锁定]按钮，解除安全罩
的锁定。
打开安全罩，用手从吸嘴上把元件卸下后，选择
按钮［确定］。
按下［确定］按钮，即返回错误画面。
按下［开始开关］即重新开始生产。
