操作手册 I
3-13
Step5-3
执行示教。
（
1
）
BOC

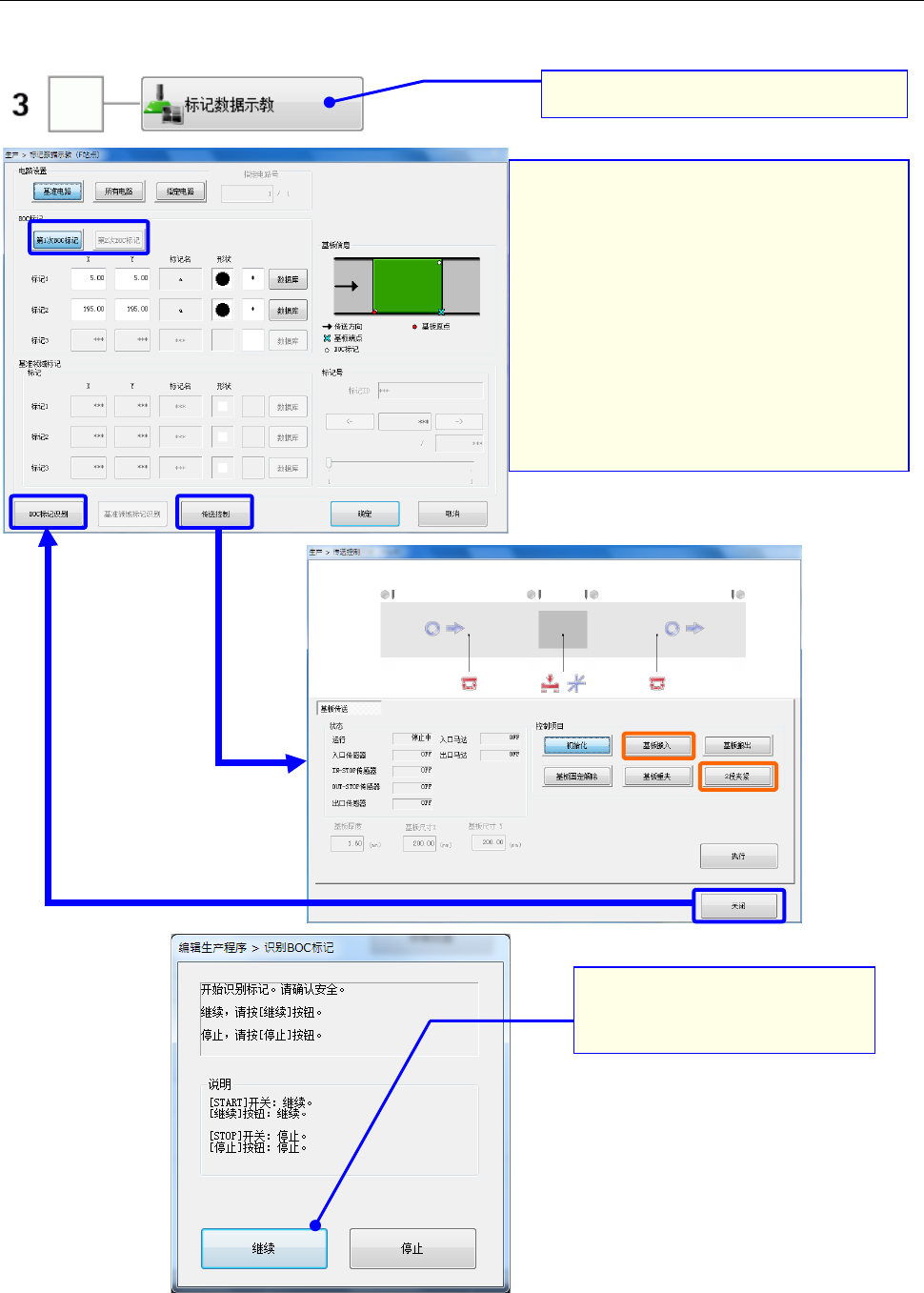

标记示教
因基板批次不同，BOC 标记或基准领域标记有变化时，需要重新取得标记信息。
1.
按下 [标记示教]
。
2.
①选择要进行识别确认的 BOC 标记。
※ [第１BOC 标记]…第 1 次贴片区域
※ [第 2BOC 标记]…第 2 次贴片区域
②通过[传送控制]安装基板。
※ [基板搬入]...[第 1BOC]时选择
※ [2 段夹紧]…[第 2BOC]时选择
③关闭[传送控制]。
④按下「BOC 标记识别」按钮。
3.
请确认安全后，按下 [继续]
按钮。进行 BOC 标记识别。
①
④
②
③
操作手册 I
3-14

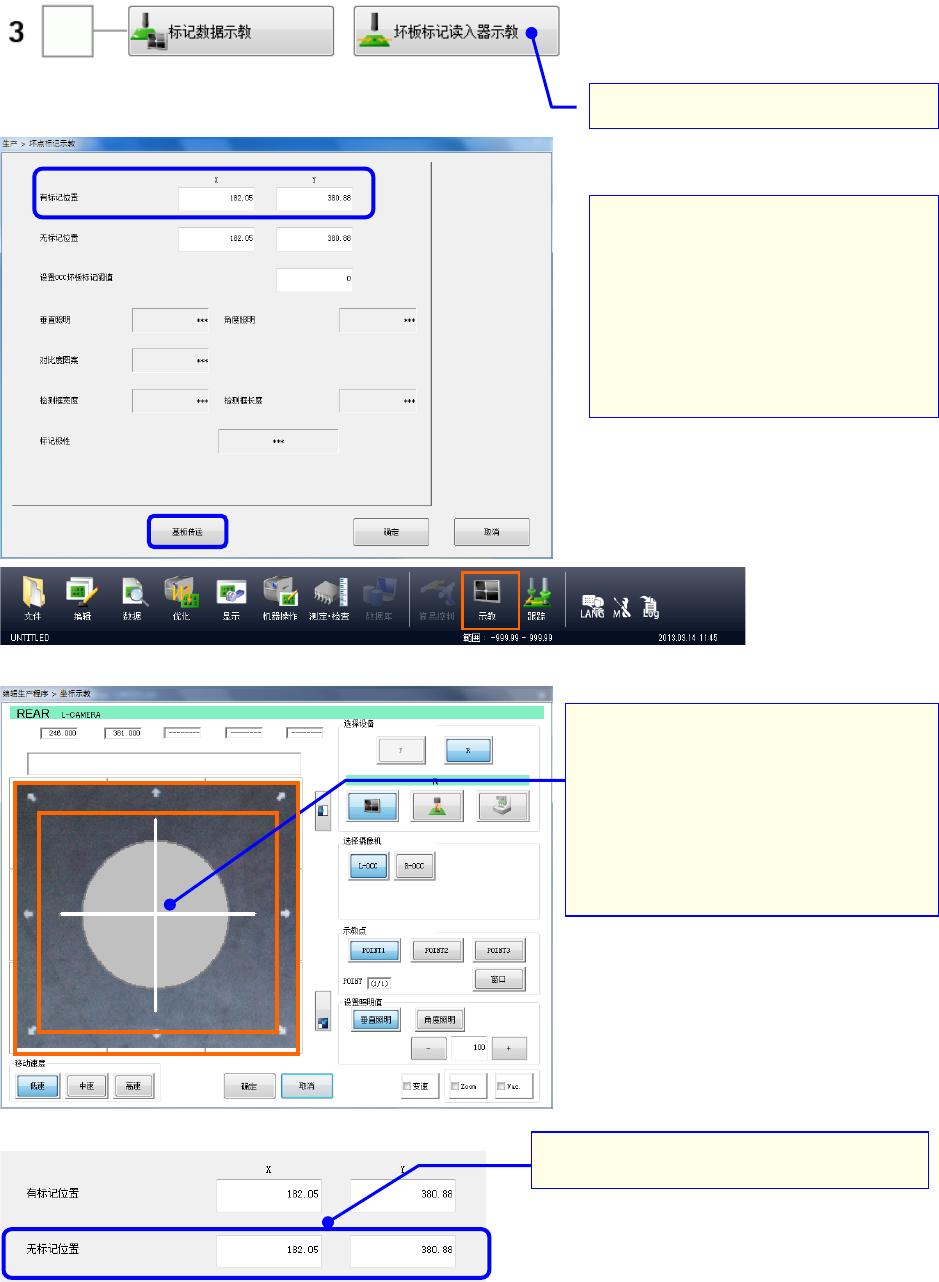

（2）坏板标记示教
坏板标记的标注方法或材质变更后，由于标记亮度的「阈值」会发生变化，请进行示教。
1.按下[坏板标记示教]。
②
2.
①请在[基板传送]中搬入基板。
（参见 Step5-2）
②将输入焦点对准「有标记位置」。
（X,Y 均可）
③按下操作区域的[示教]。
3.
边看着叠加画面，
①
边把标记中心调整到、对准
画面中央。
（点击 8 方向的箭头位置进行移动）
②按下[确定]按钮。
①
4.
同样，进行「无标记位置」的示教。
①
③
②
操作手册 I
3-15
注意
为避免人身伤害，操作中请绝对不要把手伸进装置内，
脸部和头部也不可靠近装置。
①

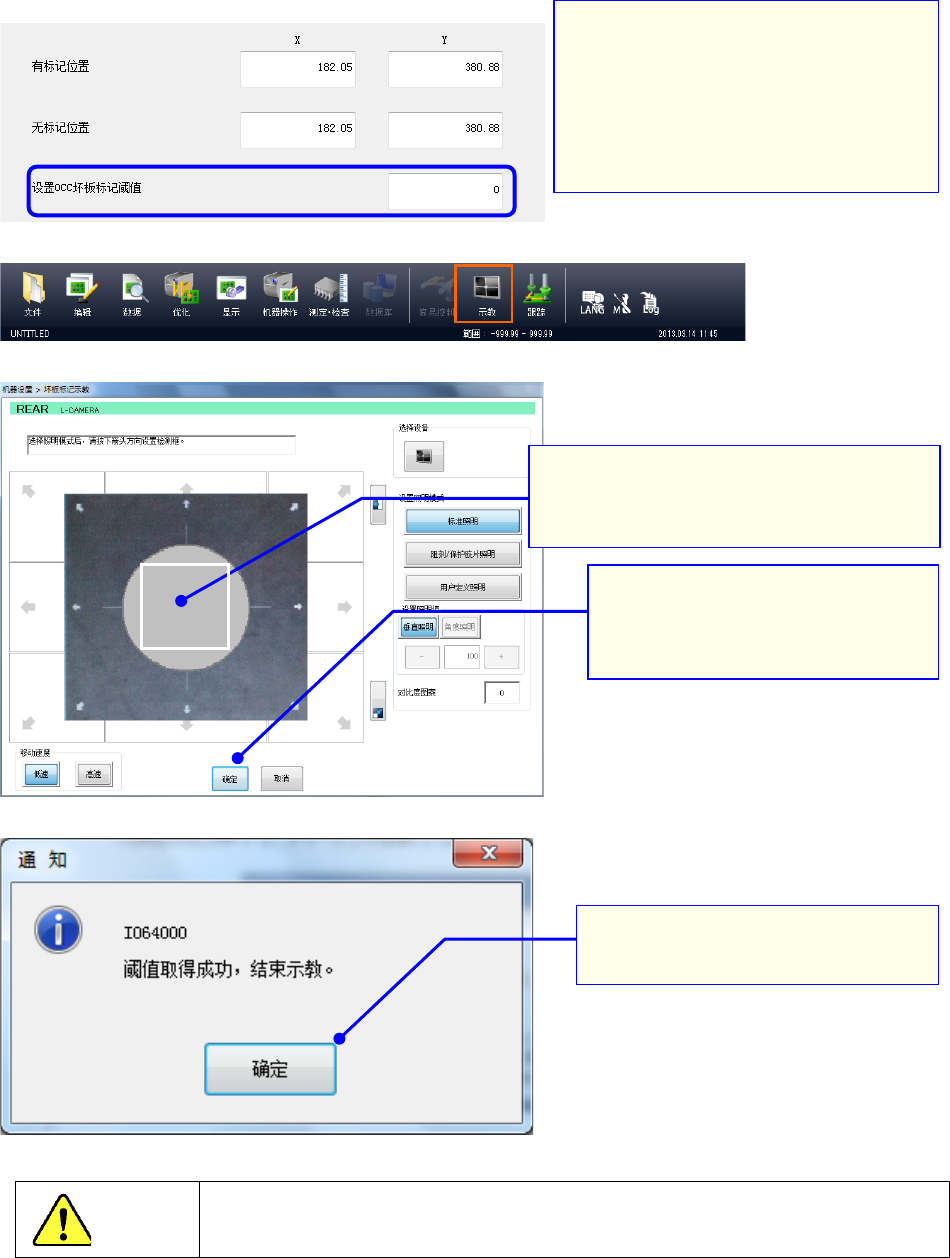

5.
①将输入焦点对准「设置 OCC 坏板标
记阈值」。
②按下操作区域的[示教]。
6.边看叠加画面，边设置坏板标记检出框。
看图像状况，直接触摸画面，设置检出框。
7.
请按下[确定]。
执行取得阈值的动作。
8.
取得阈值成功后，显示如下画面。
请按[确定]。
②
