操作手册 I 4- 35 １ ) 通过 「手 动控制」 使 支撑台 上升，从 两侧在滚珠 丝杠轴 4 个位置全面涂抹上 润滑油。 双通道传送的支 撑台没有注油位 置。 注油项目 4-3- 10 支撑台（单通道规格） 实施频度 ： 2 个月 使用工具 ：毛刷 使用 润滑油 ： 6459 润滑油 N 支撑台 滚珠丝杠
操作手册 I
4-34
注意
除 CG2 润滑油以外，请勿使用其他的润滑油涂抹。
混合不同的润滑油，可能使润滑油分解滴落。

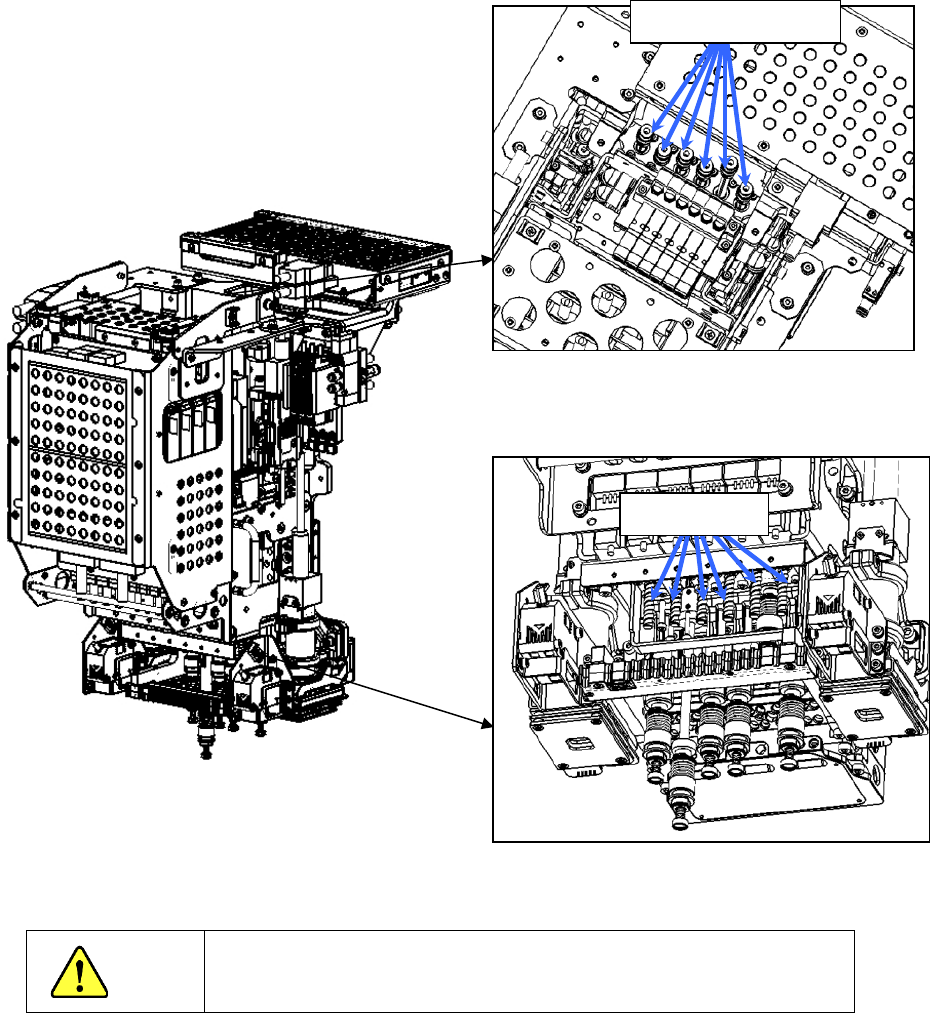

从上面看 Head 的图
从下面看 Head 的图
花键轴②
滚珠丝杠①
6 吸嘴 Head
操作手册 I
4-35
１) 通过「手动控制」使支撑台上升，从两侧在滚珠丝杠轴 4 个位置全面涂抹上润滑油。
双通道传送的支撑台没有注油位置。
注油项目
4-3-10 支撑台（单通道规格）
实施频度 ：2 个月
使用工具
：毛刷
使用润滑油
：
6459
润滑油
N
支撑台
滚珠丝杠
操作手册 I
4-36
注油项目
4-3-11
切带刀刃
实施频度
： 2 个月
使用工具 ：绘画笔、六角扳手 使用润滑油：6459 润滑油 N
※清扫刀刃时，请戴上防割手套进行作业。
1) 作业前，请关闭装置的电源。（使切带刀刃处于关闭的状态）。
2) 请松开 SL6040892TN【6 处】，拆下 CUTTER_COVER_B。
请拆下 SL6040892TN【2 处】，从 SV_BRACKET 拆下电磁阀。
3) 拆下电磁阀后，请按下按钮(a 部)，确认切带刀刃处于打开的状态。
为了维持切带刀刃处于打开的状态，请顺时针旋转按钮（a 部）进行锁定。
※尽管电磁阀的供气已切断，但请务必将气源手控阀
(b
部
)
关闭。
SL6040892TN(圆虚线部：2 处)
SV BRACKET
锁定状态
a
部
此状态供气已被切断。
b 部（前侧左下）
CUTTER COVER B
SL6040892TN(圆虚线部：6 处)
