操作手册 I 3- 10 (3) 基板停止位置 调整 贴片基准位置示 教是在选择无挡 块传送时 ，进行基板停止 位置的调整。 ・ 基板停止位置调 整 ( 单通道 ) ・ 基板停止位置调 整 ( 双通道 )
操作手册 I
3-9
(2)
传送控制
夹紧基板时，为了防止基板向下弯曲，要配置支撑销。
使用较薄的基板或较大基板时，由于弯曲较大，推荐配置支撑销。
3.
把基板放在传送通道上后，在传送
控制画面中进行操作，将支撑台升高。

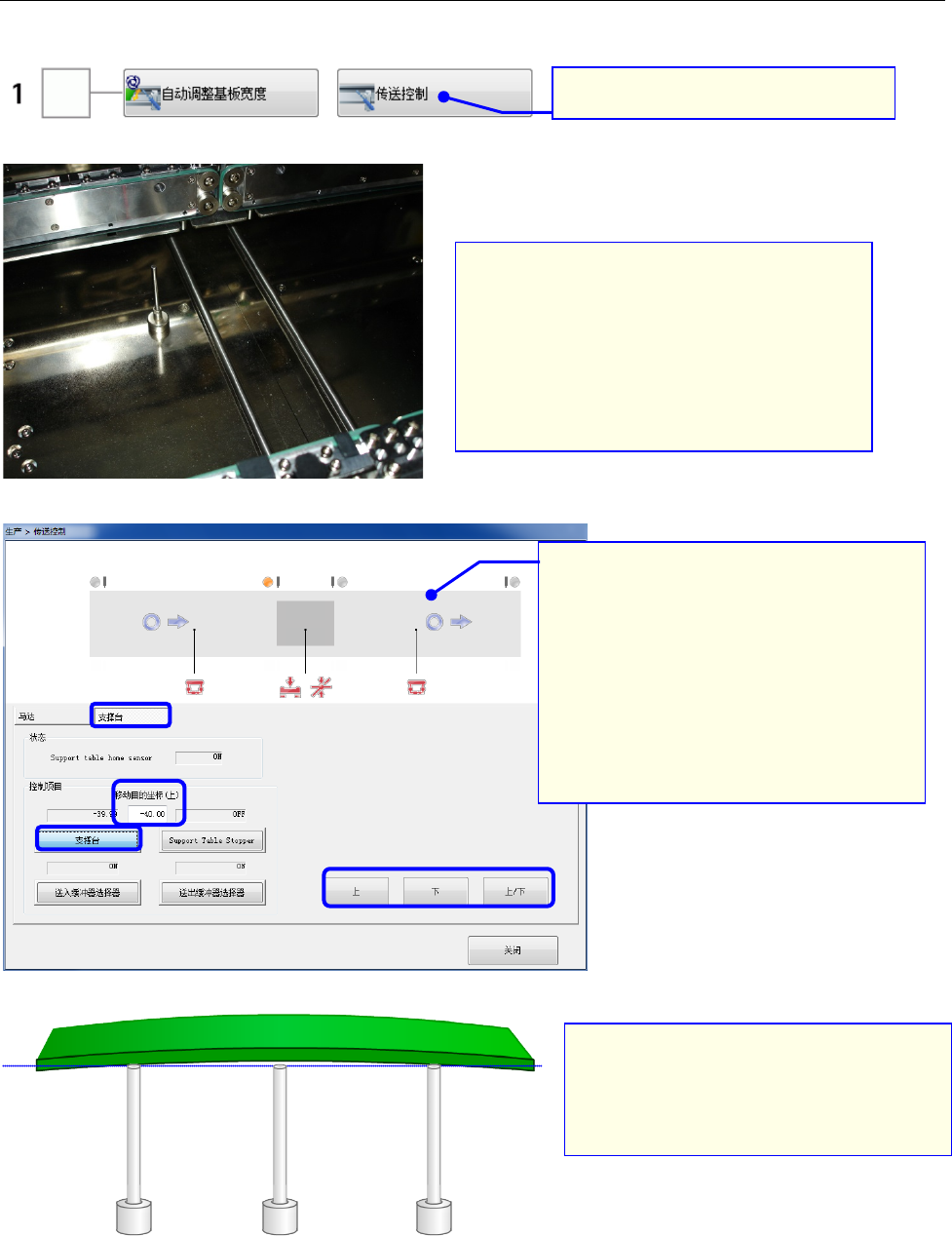

①请选择「支撑台」选项卡。
②再选择「支撑台」。
③输入基板厚度尺寸，必须输入负数。
例)基板厚度为 1.6mm 时，
请输入“-1.60”
。
④操作台架的升、降。
4.
请确认支撑销的位置。此外，请用手
从上面轻轻地压基板，确认有支撑销
支撑着基板。
1.
请按下「传送控制」按钮。
2.
要根据基板的形状，在支撑台上配置支
撑销。
*请确认支撑销下面没有附着芯片等物。
*两面贴片的基板，配置支撑销时要注意
不要让支撑销碰到基板背面已贴装好的元件
。
①
③
②
④
操作手册 I
3-10
(3)
基板停止位置调整

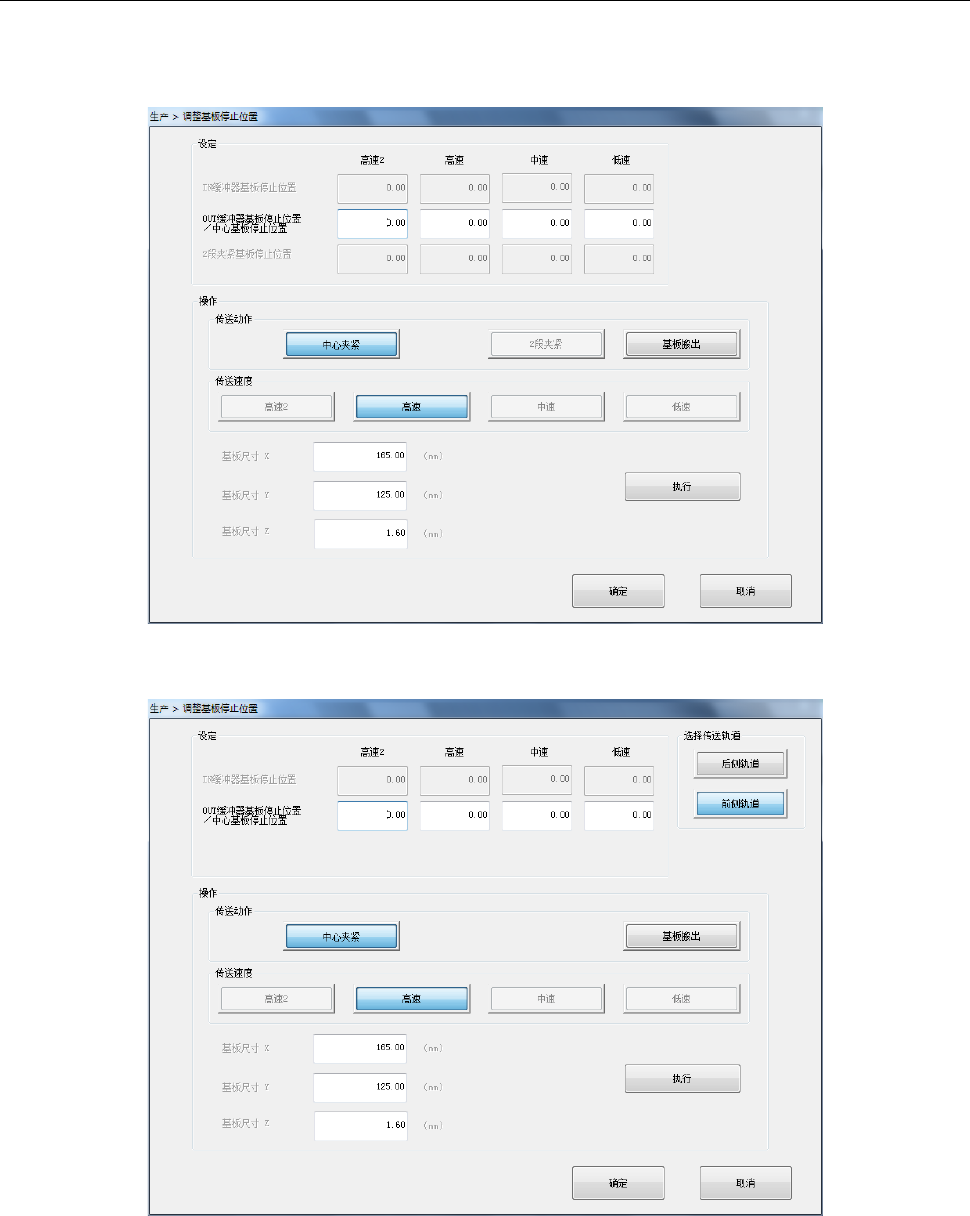

贴片基准位置示教是在选择无挡块传送时，进行基板停止位置的调整。
・ 基板停止位置调整(单通道)
・ 基板停止位置调整(双通道)
操作手册 I
3-11

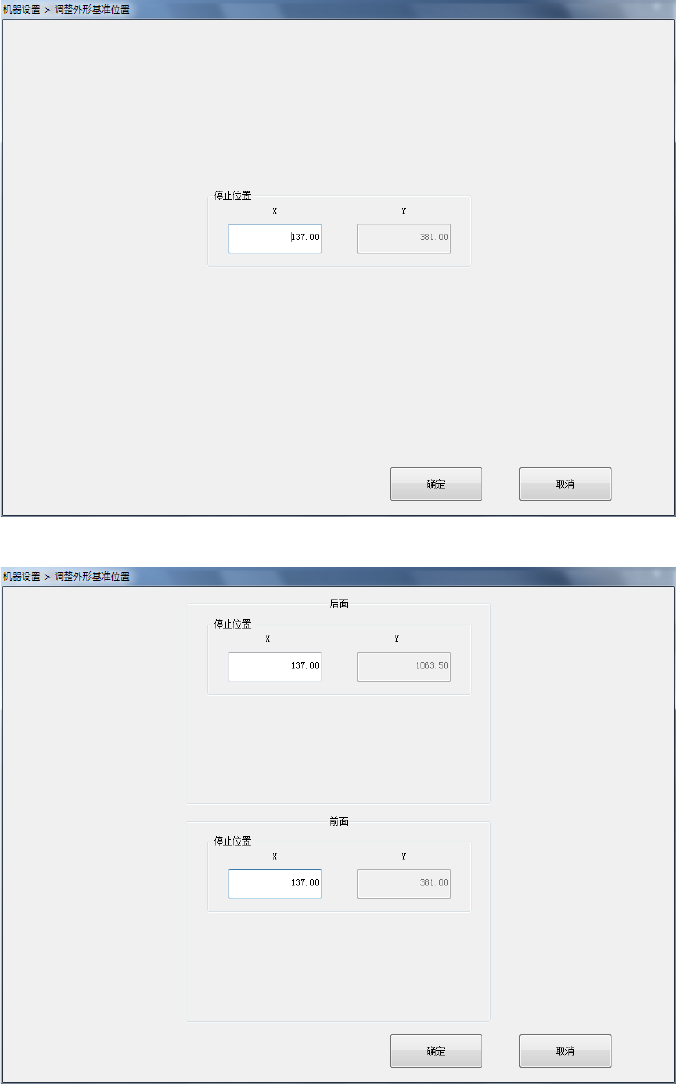

如果选择了挡块传送，要进行外形基准位置调整。
・ 外形基准位置调整(单通道)
・ 外形基准位置调整(双通道)
