操作手册 I 4-7 1) 请检查传送带有 无明显的磨损、 破损、松 弛。 2) 如果 有磨损、破损 等，请更 换新的 传送带。 1) 把安装在 A 部位长孔中的调 整传送带 松紧用的滑轮 松开。 2 ）请从传送滑 轮上拆下传 送带，更换以下 件号的传送带。 IN 、 OUT 标准 选购项（传送延长 75 mm ） 400 94541 40128525 3) 请调整传送带的 张力。 ① 在传送带松弛时 ( 传送带没有张力 ) ，用 “ …
操作手册 I
4-6

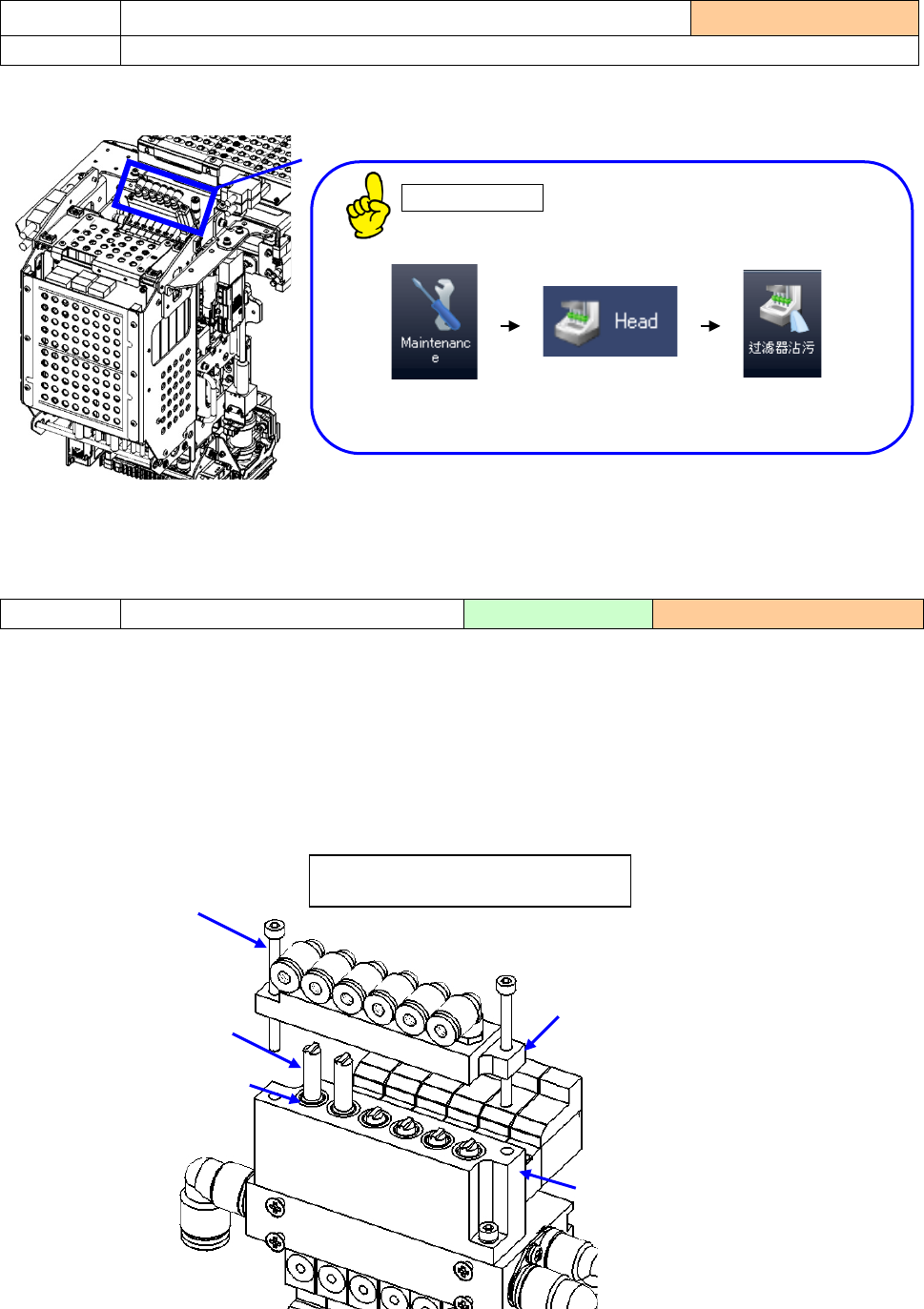

1) 请目检确认 Head 单元正面部位过滤器箱内的「空气过滤器①」没有脏污。
2）请通过「过滤器脏污检查」确认没有问题。
检查过滤器脏污
「使用说明书 11-3-3-2 检查过滤器脏污」
执行结果若有问题，会显示提示，敦促更换。
3) 如果有脏污，请更换新的过滤器。
1)
把过滤器箱的「固定螺丝②」（ 左右 2 处）拧松，取下「过滤器箱 U①」。
2) 检查「过滤器③」有无脏污。
3)
若有脏污，请把「过滤器箱 L④」中的「过滤器③」更换下来。
4)
把「过滤器③」插入「过滤器箱 L④」， 要 插 紧，用「固定螺丝②」固定好。（紧固力矩：0.7 N·m）
此时，请确认「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
5) 重新取得无吸嘴状态下的真空值。
检查项目
4-1-5 空气过滤器（LNC120 Head）
实施频度 ：每月
检查内容
检查空气过滤器脏污
更换
更换新的空气过滤器
使用工具
：螺丝刀
更换标准：
6
个月
过滤器③ 件号：40046646
①
②
③
④
⑤
①
操作手册 I
4-7
1) 请检查传送带有无明显的磨损、破损、松弛。
2) 如果有磨损、破损等，请更换新的传送带。
1) 把安装在 A 部位长孔中的调整传送带松紧用的滑轮松开。
2）请从传送滑轮上拆下传送带，更换以下件号的传送带。
IN
、
OUT
标准
选购项（传送延长
75mm
）
40094541 40128525
3) 请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用“油性笔”在传送带上平坦部分间距200mm「B」处，做2
处标记。
② 按照与1)相反的步骤，转动「A部」的「传送滑轮」，撑紧传送带张力，在2处标记的间距达到
201mm的位置上，拧紧传送滑轮。
请注意工作台部分，不要因传送带张力加大而使传送带轨道S上不来。
③ 安装完毕后，执行「手动控制」数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
检查项目
4-1-6 传送带（单通道规格）
实施频度 ：每周
检查内容
检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 0.5 年
A
A
A
201mm
20
0mm
Ａ
传送带
操作手册 I
4-8
1) 请检查皮带没有明显磨损或破损、松弛。
2) 如有磨损、破损等，请更换新皮带。
1） 请松开安装在 A 部的皮带松紧调整用滚轮。
标准时 (IN-OUT)_皮带件号：40159078
标准时(CENTER)_皮带件号：40159077
传送延长时(150mm)_皮带件号：EZ445959501
检查项目
4-1-7 传送带（双通道规格）
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换
更换传送带
使用工具：
螺丝刀、扳手
更换标准 ： 1 年
Span（虚线部分）
*对面也同样
Span（虚线部分）
*对面也同样
Span（虚线部分）
*对面也同样
