RX-6 操作说明书.pdf - 第11页
操作手册 I 1-2 1-4 熟悉名称 Head 部（ H ead Unit ） 装好 LNC120 和 OCC ，安装吸嘴，进行吸取 · 定心 · 贴装元件。 吸嘴 （ Nozzle ） 安装在 Hea d 前端， 用于吸取元件 。 统一更换台车 （ Trolley ） 把带式送料器等元 件供应装置安 装好，在生产准备 时把 整个台车安装上去即可，可减少准备工作的时间 。 带式送料器 （ T ape Feeder ） 为基板贴片供料的…
操作手册 I
1-1
1
前言
1-1
本书概要
本书是 RX-6/RX-6B/RX-6R 的生产操作入门书。
学习本书内容，即可使用已编成的生产程序，进行基板生产。
有关制作生产程序、其他详细设置方法等内容，请参见另册『操作手册Ⅱ（程序员、管理者用）』。
生产的详细信息，收录在附件 CD『RX-6/RX-6B/RX-6R 使用说明书』。
1-2
关于标记
● 菜单、命令等用括弧「 」标记。
菜单名连续时用 “/”标记。
例：「文件」/「打开」
● 固有名词用括弧“ ”标记。
● 键用[ ]标记。
例：[ESC]、[ENTER]
● 手册名用『 』标记。
例 ：『 RX-6/RX-6B/RX-6R 使用说明书』
● 多个有关联的名称用“/”标记，文字共同部分省略。
例： Windows XP 及 Windows Vista → Windows XP/Vista
1-3
本书的构成
● 第 1 章 设备的概要
对本设备的构成及概要，进行介绍。
● 第 2 章 作业步骤
对从接通电源到生产的流程，进行说明。
● 第 3 章 生产时的各项处理
对生产时发生频度较高的各种错误、原因、对策方法，进行说明。
本书是 RX-6/RX-6B/RX-6R 的生产操作入门书。
本书未刊载的内容，请参见附件 CD『RX-6/RX-6B/RX-6R 使用说明书』。
操作手册 I
1-2
1-4

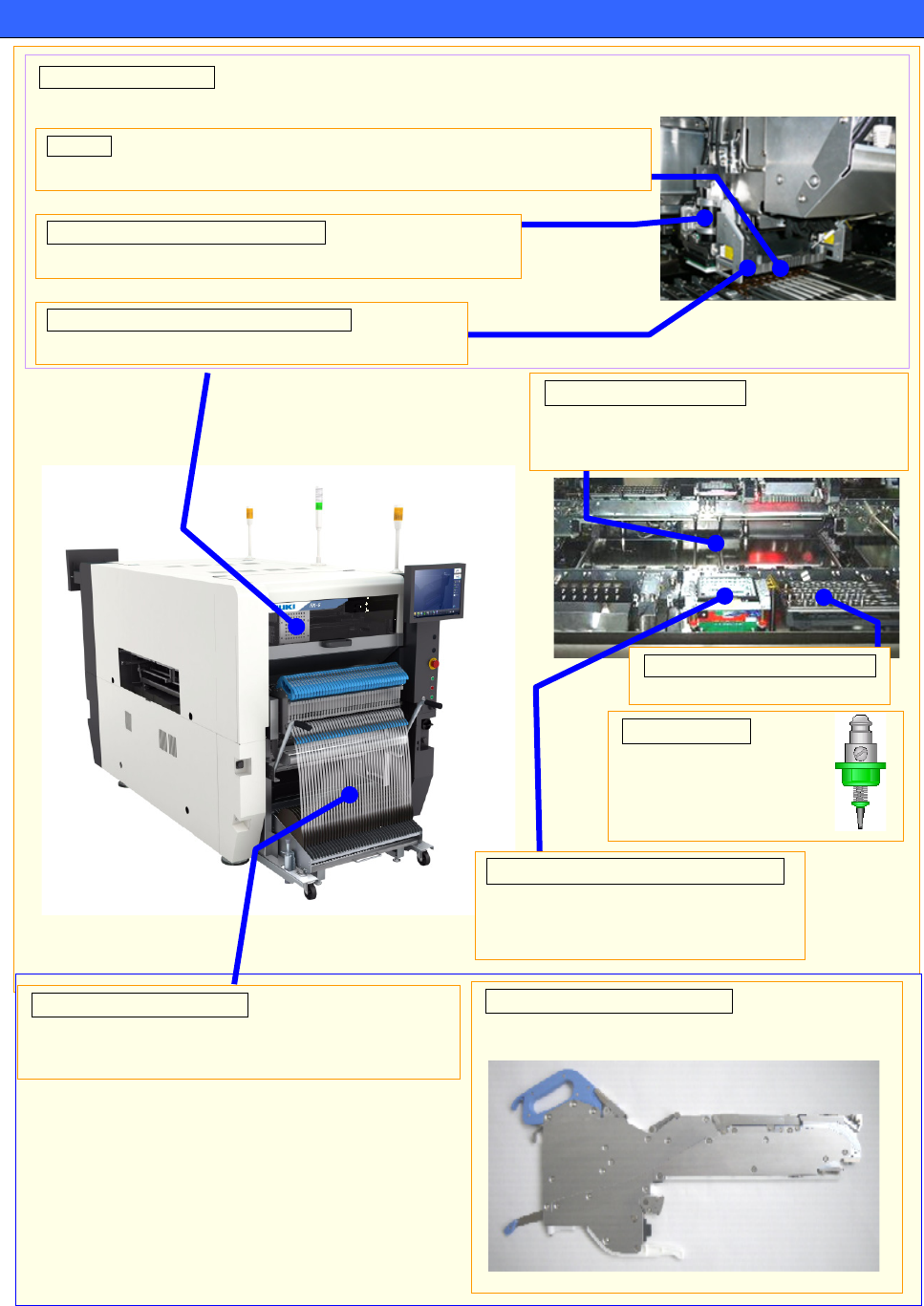

熟悉名称
Head 部（Head Unit）
装好 LNC120 和 OCC，安装吸嘴，进行吸取·定心·贴装元件。
吸嘴（Nozzle）
安装在 Head 前端，
用于吸取元件
。
统一更换台车（
Trolley
）
把带式送料器等元件供应装置安装好，在生产准备时把
整个台车安装上去即可，可减少准备工作的时间
。
带式送料器
（
Tape Feeder
）
为基板贴片供料的装置，提供芯片等元件
。
(ETF8S)
LNC120
功能：用于确定元件中心（定心）的单元。
OCC （Offset Correction Camera）
主要功能：确认基板上的标记·贴片坐标·对准位置等。
HMS
（
Height Measurement System
）
主要功能：用于测量元件吸取高度的传感器。
VCS （Vision Centering System）
该摄像机用于对元件进行摄像、定心，检
测引脚弯曲等。
ATC
（
Auto Tool Changer
）
吸嘴存放单元。
支撑台（Support Tabl e）
支撑基板用的台架。
使用支撑销控防止板弯翘，加强基板的稳定性。
操作手册 I
2-1
2
设备的概要
2-1

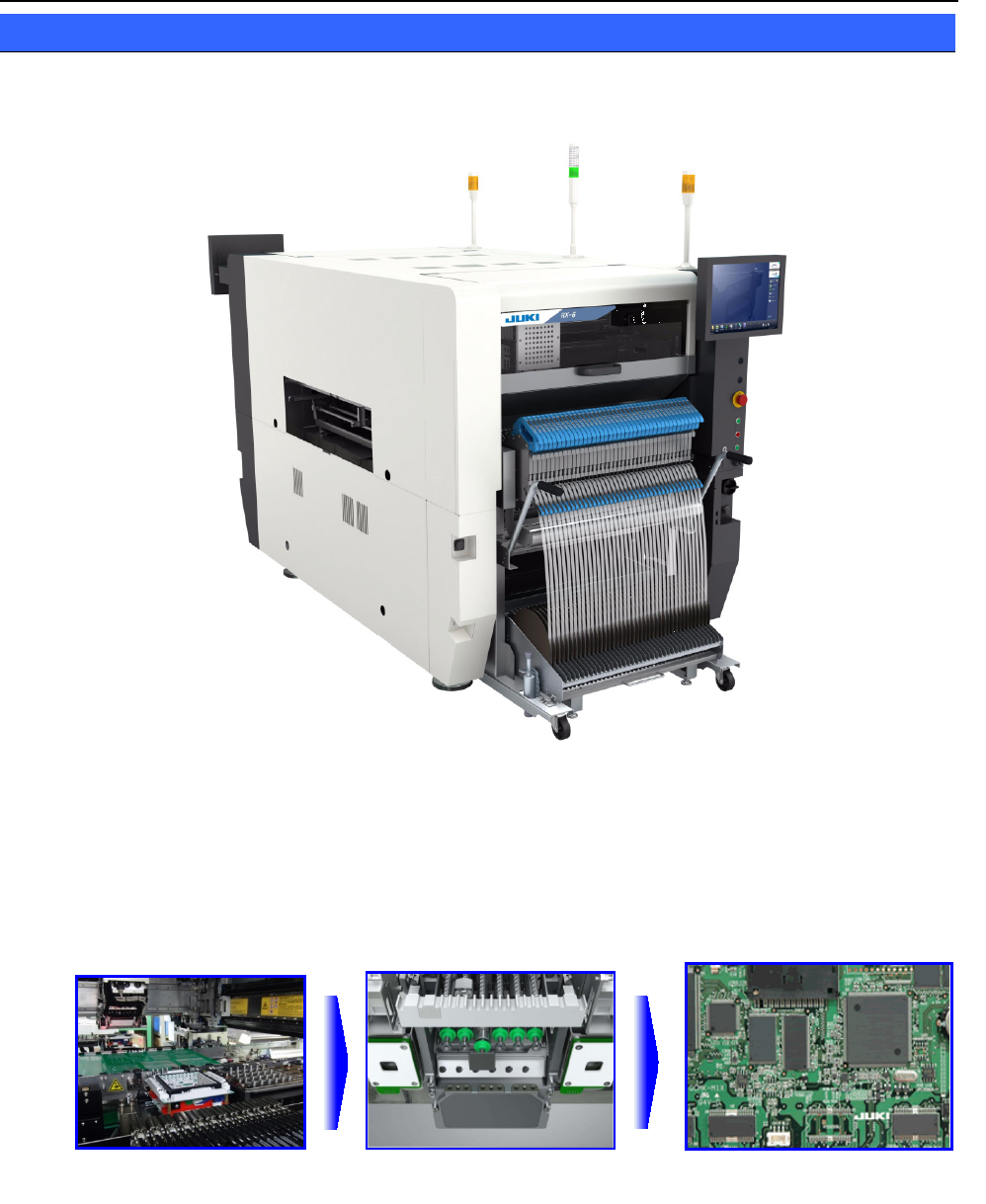

本设备的概要
本设备，是在焊锡印刷基板上、或涂有点胶剂的电子电路基板上贴装电子元件的一种设备。
Head 从元件供应装置（带式送料器等）上吸取元件，进行定心之后，把元件贴装到程序指定的基板坐
标上。
1: 吸取元件
2: 检出元件中心与贴片位置移动
3: 在基板上贴装元件
