操作手册 I 4- 38 1) 请在「 台架定位销 」和「导轴」上涂上 润滑油 。 「 台架定位销 」所对应的 贴片机一侧也请 涂上 润滑油 。 1 ） 请在 「停止挡销」 上 涂抹润滑油。 在接受端（ 停止挡块滑动部 L,R 停止挡块 L,R 的长孔 部位） 也涂抹润滑油 。 注油项目 4-3- 12 统一更换台 实施频度 ： 2 个月 使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N 注油项目 4-3- 13 传送停止挡块 实…
操作手册 I
4-37
4) 取出 SL6040892TN【5 个点】、请班次 TAPE GUIDE PLATE ASM 的前面。
和的状态下切割刀片的刀尖是可见的。
5) 请用绘画笔沾少量润滑油，在切带刀刃上涂抹润滑油。
将附着的多余部分润滑油擦掉。
涂抹润滑油后，请在下部刀刃涂抹润滑油使其能够前后滑动。
6) 请按照 2)～4)的相反步骤安装 COVER 及电磁阀。
切带刀刃暴露，切勿用手触摸。
警告
35
13
薄薄地涂抹部分（斜线部分）
涂抹后轻轻擦去。
※如果涂抹过多，会黏住切断后的带料。
厚厚地涂抹部分
(
方形虚
线部分)
要将润滑油涂抹到孔里。
SL6040892TN
（圆虚线部：
5
处）
TAPE_GUIDE_PLATE_ASM
操作手册 I
4-38

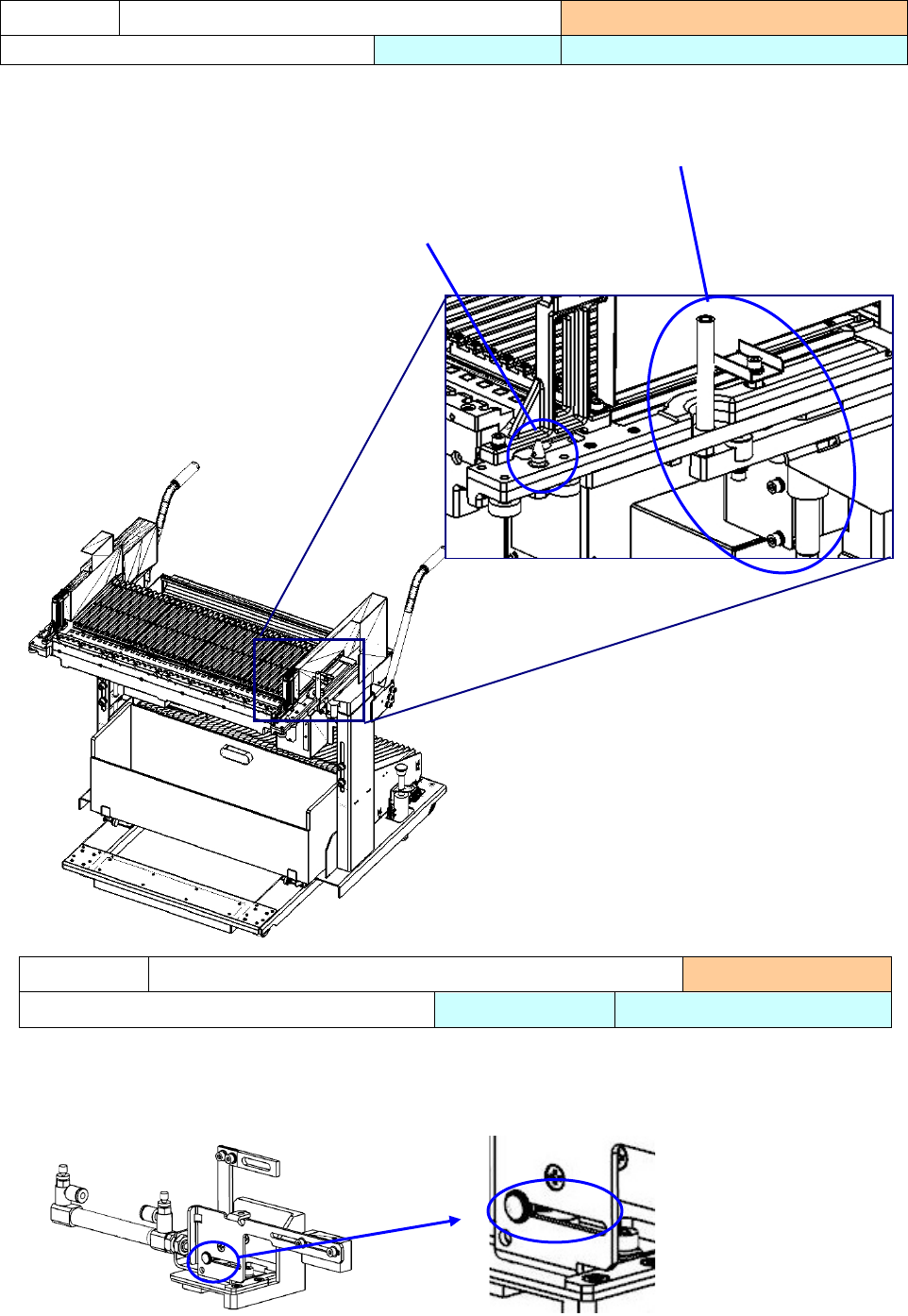

1) 请在「台架定位销」和「导轴」上涂上润滑油。
「台架定位销」所对应的贴片机一侧也请涂上润滑油。
1） 请在「停止挡销」上涂抹润滑油。
在接受端（停止挡块滑动部 L,R 停止挡块 L,R 的长孔部位）也涂抹润滑油。
注油项目
4-3-12 统一更换台
实施频度 ：2 个月
使用工具
：毛刷
使用润滑油
：
6459
润滑油
N
注油项目
4-3-13 传送停止挡块
实施频率 ： 2 个月
使用工具：毛刷 使用润滑油 ：6459 润滑油 N
台架定位销（左右 2 处）
导轴（左右 4 处）
操作手册 I
4-39
4-4 消耗品列表
No
件号
品 名
个数
单元
更换
日期
(标准)
备
注
（年）
1 40046646 FILTER 12
Head
0.5
2 40001339 NOZZLE ASM 501 12 0.9
3 40001340 NOZZLE ASSEMBLY 502 12 0.9
4 40001341 NOZZLE ASSEMBLY 503 12 0.9
5 40001342 NOZZLE ASSEMBLY 504 2 0.9
6 40001343 NOZZLE ASSEMBLY 505 2 1
7 40001344 NOZZLE ASM 506 2 1
8 40001345 NOZZLE ASM 507 2 1
9 40044239 NOZZLE ASM 508C 2 1
10
40094541 CONVEYOR_BELT_EX150 4
传送
0.5 IN/OUT 用
11 40128525 CONVEYOR_BELT_75 4 0.5 选购项用
12
40128528 CONVEYOR_BELT_150 4 0.5 选购项用
13
40128134 ADHESIVE_SHEET 250 FCS - 每次更换
14
40159077 CONVEYOR_BELT_1164_2GT_2 4
传送
(双通道)
1 双通道(CENTER)
15
40159078 CONVEYOR_BELT_810_2GT_2 4 1 双通道(IN/OUT)
16
EZ445959501
BELT (1110-2GT-2) TIMING 8 1 双通道(延长 IN/OUT)
