操作手册 I
4-40
4-5 推荐定期更换部件
除消耗品之外，因磨损、老化等原因，必须定期更换的零部件列表如下。
不论本表标示与否，所有“气”相关机器，凡是气中混入油、水分时，必须进行更换。
更换方法，请询问本公司售后服务部门或代理店。
No
件号
品
名
个数
部位
更换标准
(
年
)
备
注
1
40068171
排气过滤器
4
Head
1
2
PX500064000
过滤器零件
1
盖（罩）
1
前后的压力差
0.1MPa
3 PX5000630A0 过滤器零件 1 盖（罩） 1 前后的压力差 0.1MPa
4
40122999
GAS_SPRING
4
盖（罩）
1
10000
次开关动作
5 40048007 BATTERY UNIT 1 电气部分 3
6
40128060
切带器主体组
*
台架
1
电动台架
选购项
7 40084841
EF ARRANGE CBL 1
BRACKET ASM
1 台架 1
电动台架用
供电电缆
8
40138045
真空泵维护套件
1
泵
0.9
1 年＝6,600 小时 （22 小时/1 天×300 天/年）
4-6 使用润滑油、油
No
件号
品 名
容量
备注
1 MDFRX1001L0 DEFRIX OIL NO1 800ml
2 40032449 6459 GREASE N 400g 使用注油枪
3 40127626 GREASE_GUN
4 40127627 GREASE_GUN_NOZZLE
5 40046643 CG2 GREASE 2.5mg 注射器型
6 40094361 NSL GREASE 80g 使用手持油泵
7 40098975 NSK_HGP 装入小型伸缩容器的单按式安装型
8 40106055 FLEXIBLE NOZZLE 可装入 No.6 注油枪的 XY 滚珠丝杠用
9 EZ764002555 AFF＋400 400g
操作手册 I
4-41
4-7 定期更换零件更换方法
※仅更换切带器的刀刃非常危险。在更换时是否更换整个切带单元，由弊公司服务部门或代理店对应。
详情请与窗口部门咨询。
＜更换切带单元＞
1） 如果是升降机规格，请在将升降机上升的状态下进行作业。
2） 请切断主机供气源的供气。
3） 请拧松固定切带单元的螺丝（带垫片的内六角螺栓 M5 L=12），拆除下部排出导轨。
4）把安装在切带单元上的上部排出导轨的螺丝(带垫片的内六角螺栓 M5 L=10) 拆下。
5）再把固定供料器台架支撑架与排出导轨托架用的螺丝(带垫片的内六角螺栓 M5 L=10) 拆下，卸下排
出导轨托架。
6）卸下上部排出导轨。
检查・更换

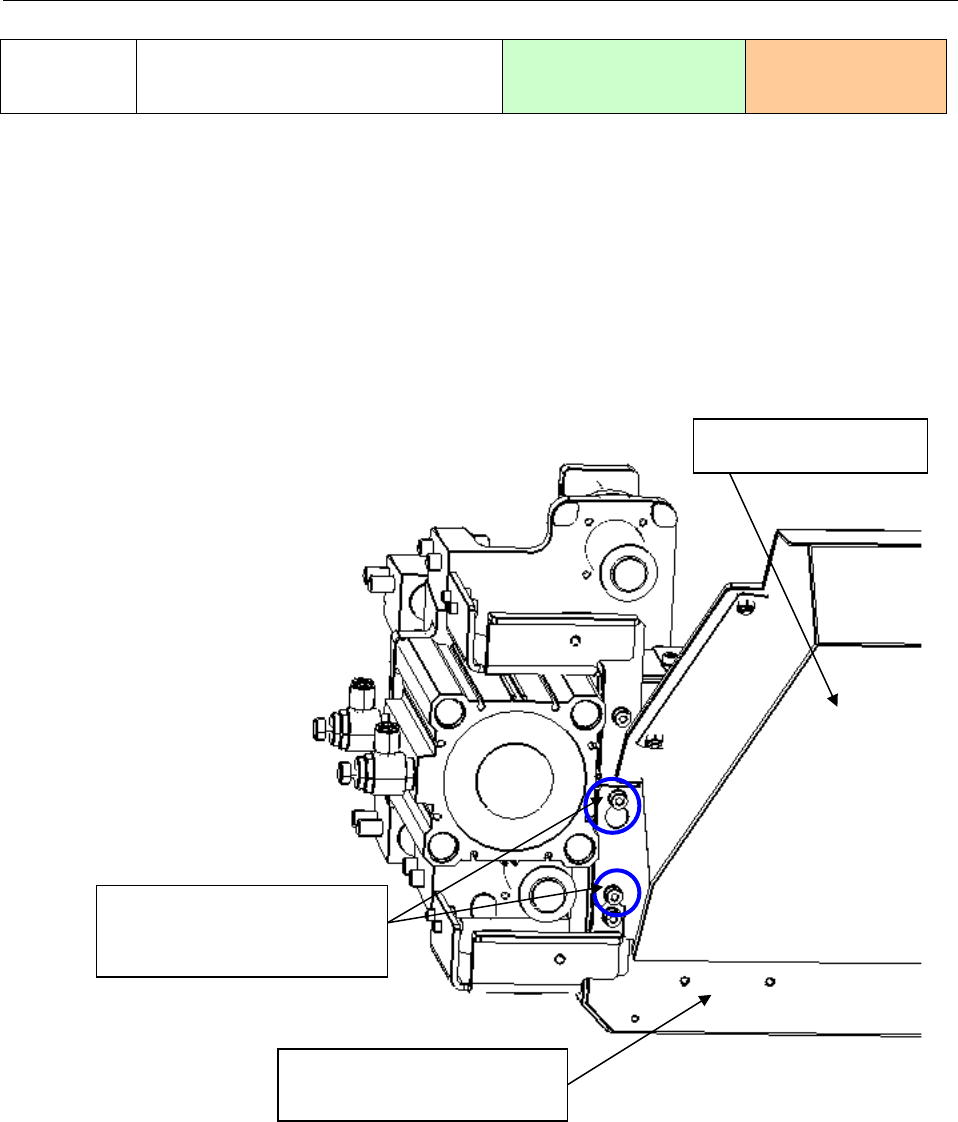

4-7-1 切带单元的更换
使用工具 ：
六角扳手、螺丝刀
更换周期 ：1 年
下部排出导轨
下部排出导轨固定螺丝
(正中间的2个)
切带单元下面
操作手册 I
4-42

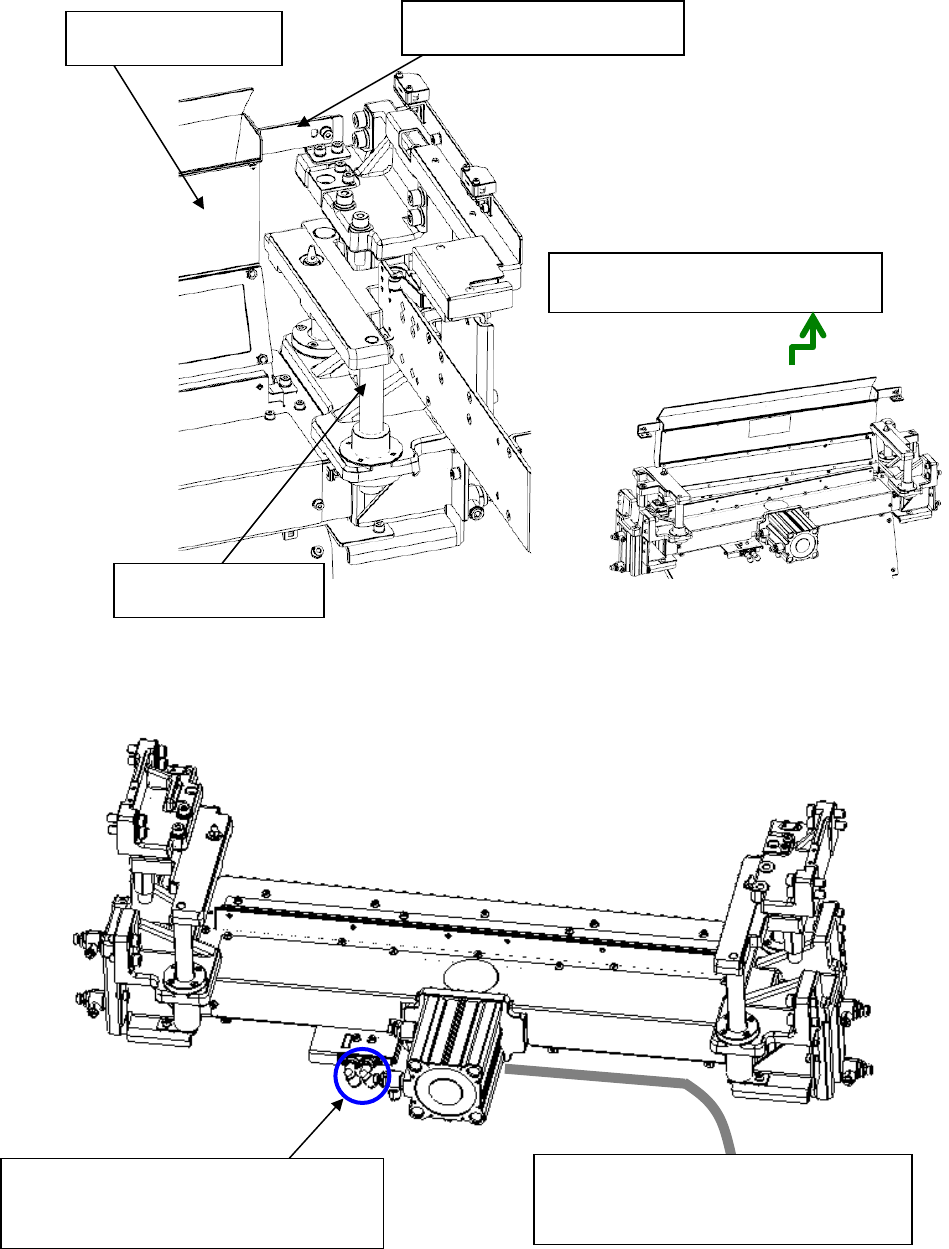

7）请确认切带器的刀刃处于关闭状态，在气缸前侧的速度控制器上，安上止动栓(
φ
6)。
8）请拔下切带单元的插头及供气管。
排出导轨托架
供料器台架支撑架
上部排出导轨
拔下插头及气管。
(后侧的气管在对面)
拔下前侧的速度控制器的气管，装入止
动栓(
φ
6)。
请在从一次靠近右侧的角度拉出
