操作手册 I
3-15
注意
为避免人身伤害，操作中请绝对不要把手伸进装置内，
脸部和头部也不可靠近装置。
①
5.
①将输入焦点对准「设置 OCC 坏板标
记阈值」。
②按下操作区域的[示教]。
6.边看叠加画面，边设置坏板标记检出框。
看图像状况，直接触摸画面，设置检出框。
7.
请按下[确定]。
执行取得阈值的动作。
8.
取得阈值成功后，显示如下画面。
请按[确定]。
②
操作手册 I
3-16
Step5-4
执行送料器设置。
把送料器安装在规定的位置之后，执行「吸取跟踪（吸取位置校正）」。
元件的安装方法，有关向台架安装送料器问题，请参见各元件供应装置的说明书。
项目
内容
送料器台架状态
连接中（可跟踪） 未连接（不可跟踪）
送料器台架状态
(RF)
连接中（可跟踪） 未连接（不可跟踪）
电动送料器状态
:
生产使用送料器（在生产中可使用）
: 错误送料器（送料器类型、传送间距不一致等必须修正）
: 生产未使用送料器（在生产中不使用）
颜色
电动
电动
(RF)
说明
灰色
未执行示教的送料器。
蓝色
示教正常完成的送料器。
红色
示教失败的送料器。
2.
边确认供应台架、元件名、供应位置，
边把元件安装在送料器台架上。
对象送料器颜色会变为浅蓝色。
*
把当前选择的元件切换为前一个或后
一个元件。

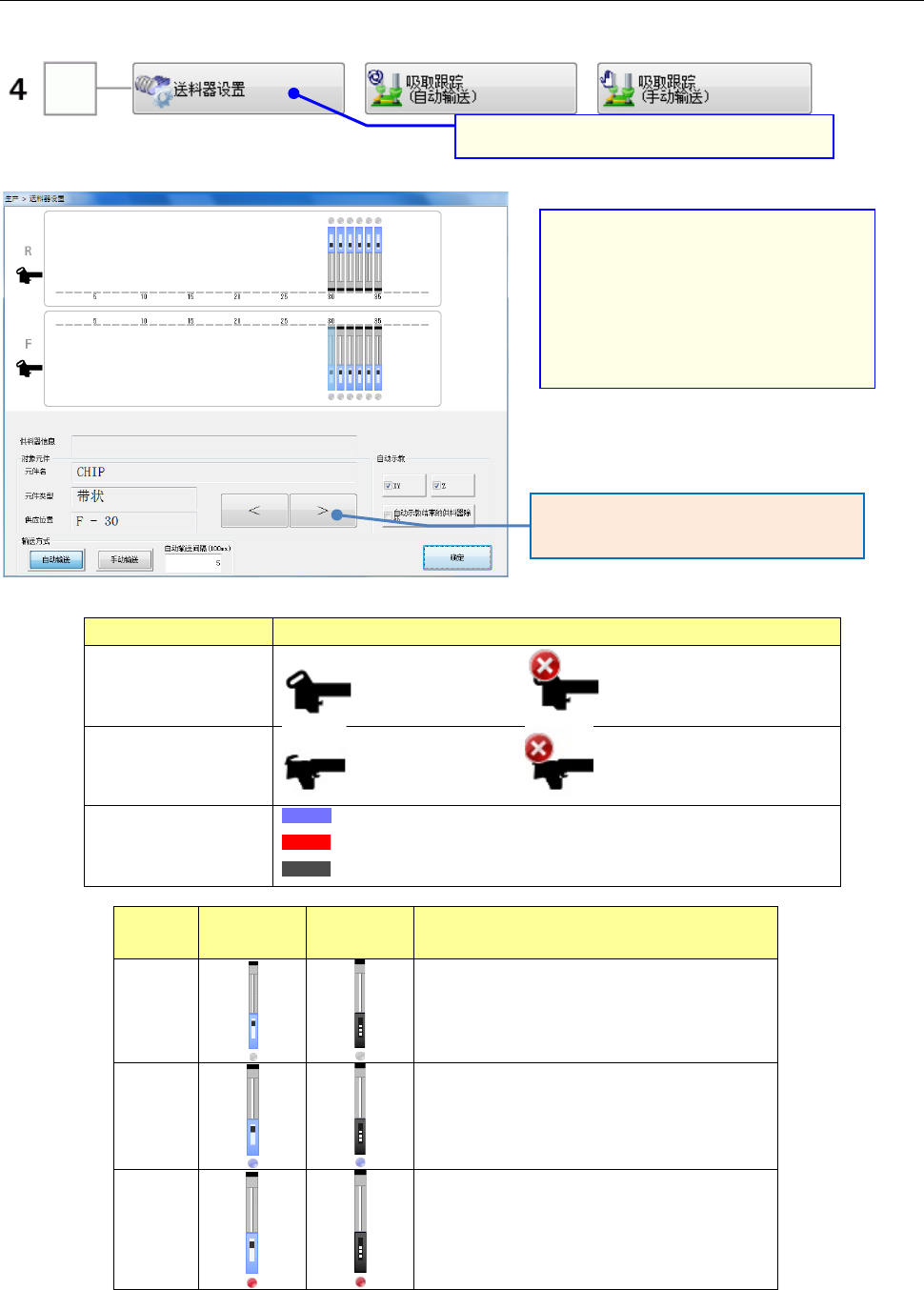

1. 请按下「送料器设置」。
操作手册 I
3-17
※１ 示教作业时的注意事项
电动送料器的吸取位置的微小偏移，会在生产时会自动修正。
对默认位置变更后，有可能无法进行同时吸取的生产动作。
请只对连接器元件等吸取位置不能设置在元件中央部位的元件，进行示教。
4.
显示元件的吸取位置。
「手动传送」时，可以触摸画面进行
示教。※1
*可通过设备，在吸取位置摄像机跟踪
及吸取高度跟踪之间进行切换。
3.

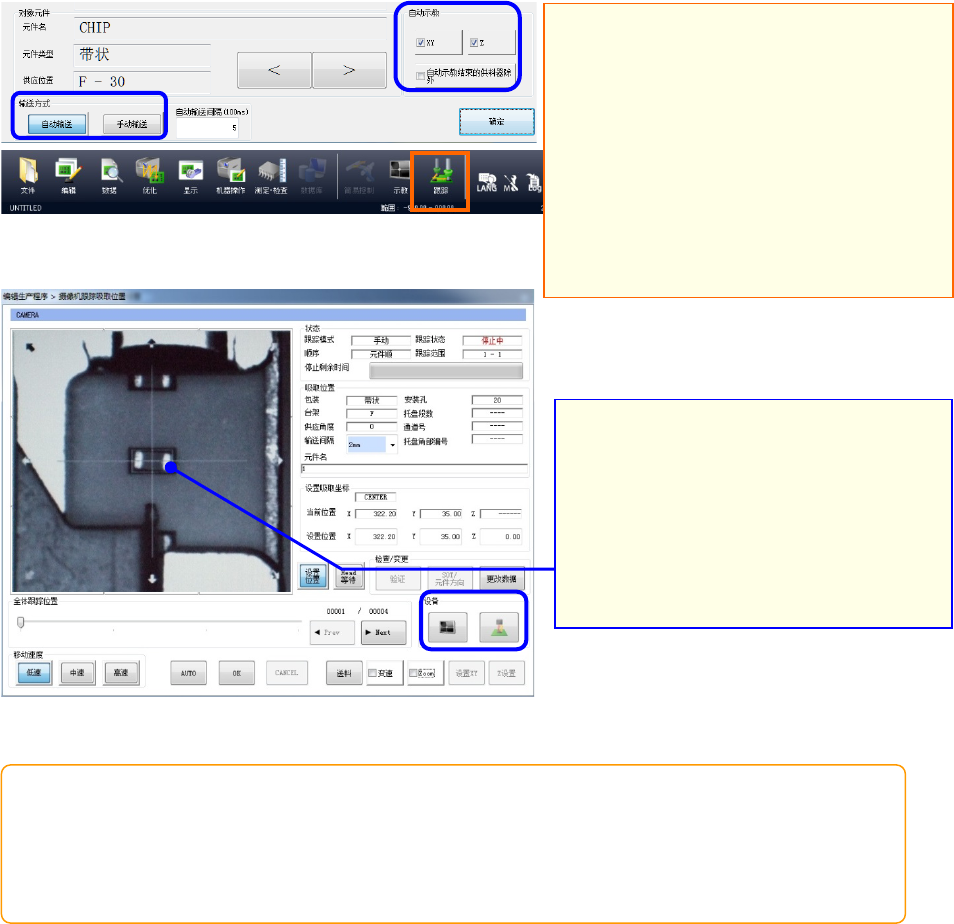

①请将自动示教的项目全部关闭。
②请选择输送方式。
※[自动输送] 只确认元件有无、位置时
※[手动输送] 要取得、修正位置时
③按下操作区域的[跟踪]。
