操作手册 I 3- 19 ① ③ 3-2. 吸嘴配置 ①通过 「选择设备」 选择要 变更的 AT C 。 ②按 [ 打开 ] 打开 AT C 板， 在空位上安装吸 嘴。 ③在把焦点对准 要安装的 AT C 号的状 态下，按 [ 选择 吸嘴配置 ] 。 吸嘴取得 动作完成 后， 请按 ［确 定］ 。 返回步骤 2 ，请 进行［吸嘴 排序］ 。 ②
操作手册 I
3-18
Step5-5
执行支援吸嘴设置
请确认在生产中要使用的吸嘴，是否安装在 ATC 单元上的规定位置，如果不一致，需要变更吸嘴的配置。
警告
执行后装置开始移动。
为避免人身伤害，请绝对不要把手或头部等伸进装置内部。
2.
「状态：
OK
」时
，
①请按[吸嘴排序]按钮。
「状态：
ERR
」时，
为使用吸嘴不足状态。
②请按[吸嘴配置]按钮。

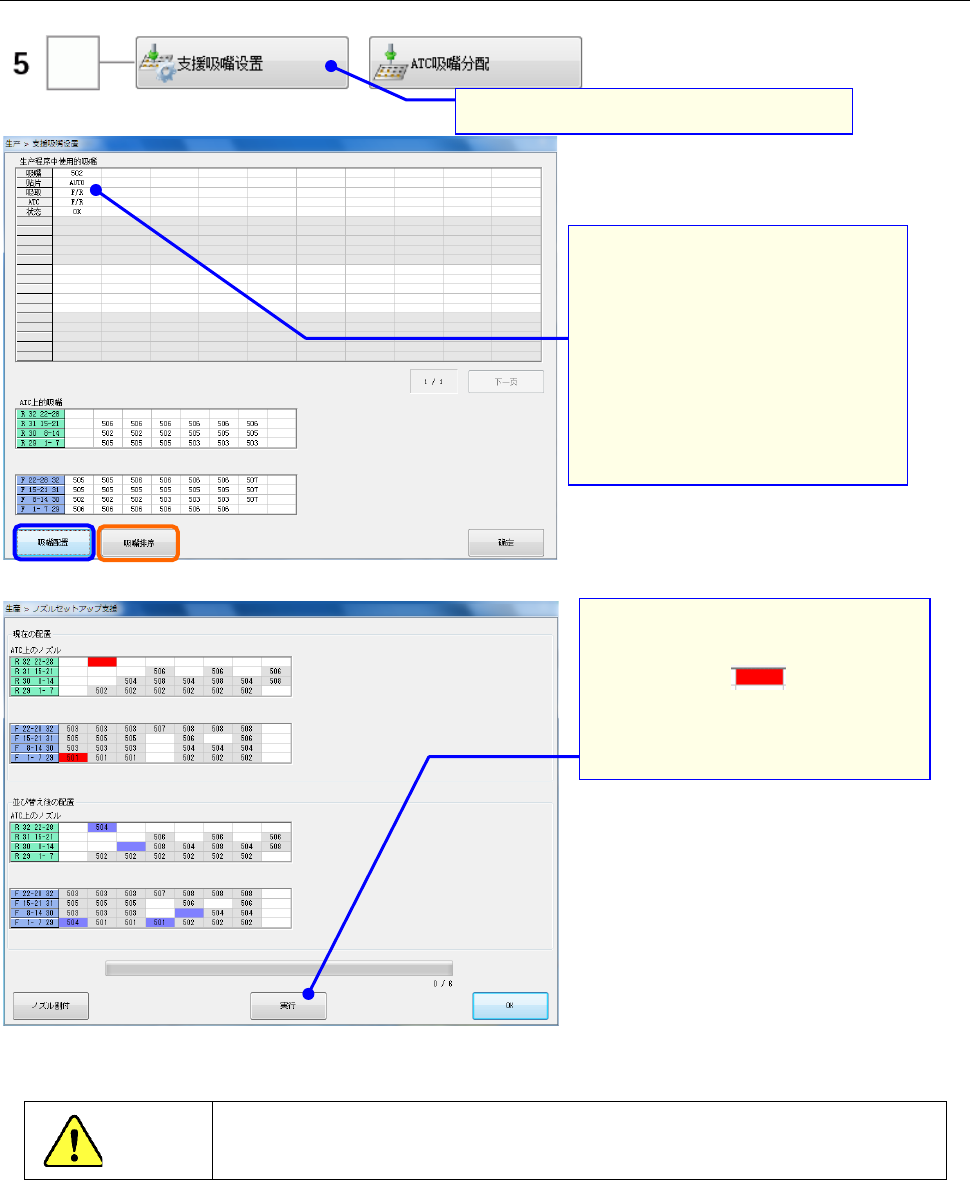

1. 请按下「支援吸嘴设置」按钮。
①
②
3-1. 吸嘴排序
「当前配置」与优化时的吸嘴位置
不同时，显示
。
①按[执行]，即可进行排序。
操作手册 I
3-19
①
③

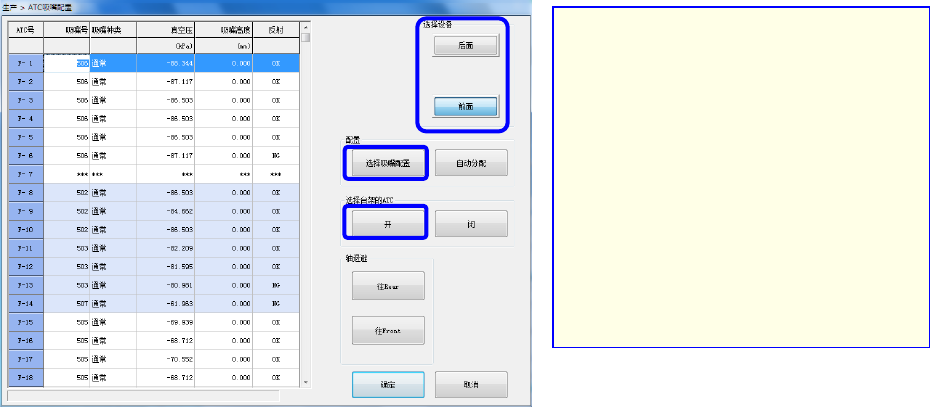

3-2.
吸嘴配置
①通过「选择设备」选择要变更的ATC。
②按[打开]打开ATC板，
在空位上安装吸嘴。
③在把焦点对准要安装的ATC号的状
态下，按[选择吸嘴配置]。
吸嘴取得动作完成后，请按［确定］。
返回步骤2，请进行［吸嘴排序］。
②
操作手册 I
3-20
Step5-6
执行生产程序检查。
检查生产程序的内容，确认与机器的状态（吸嘴配置、检查单元等）有无矛盾。
在电动送料器的情况下，在已在生产程序中设置的进给间距，则改写电动送料器的进给间距。
（１）生产程序检查
3.
①发现异常时显示「错误/警告」。
②
根据错误内容的详情，排除错误原因。
确认后，按「确定」关闭画面。
1.
请按下「生产程序检查」。
①
②
2.
按下「检查」后，开始检查生产程序。
