操作手册 I 4- 44 11 ） 请按照相反步 骤安装切 带单元 。 12 ） 请安装供料器 台架 ( 台架上升状态 ) ，调 整 上部排出轨道的 排出轨道 板与固定块的 间隙为 0.5 ～ 1mm 。 顶住安装 上部排出 导轨 把固定供料器 台架支撑用的螺 丝， 及固 定切带单元支 撑板用的 螺丝拧松，调整 间隙后再拧紧 。 0.5 ～ 1 固定块 ( 供料器 台架 ) 排出 导轨 板 上部排出 导轨 切带器下面
操作手册 I
4-43

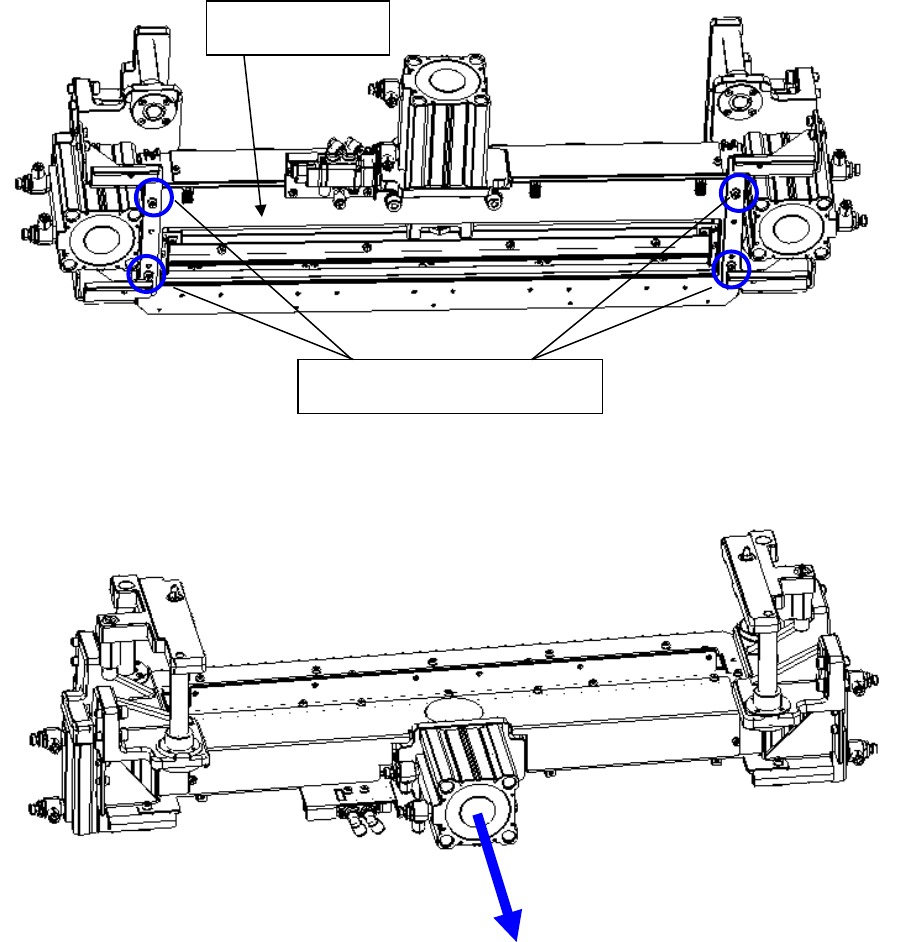

9）把切带单元支撑板上的用于固定切刀单元的螺丝(带垫片的内六角螺栓 M5 L=10) 拆下。
10）请将切带单元滑动到面前。
切带单元固定螺丝
切带器下面
操作手册 I
4-44

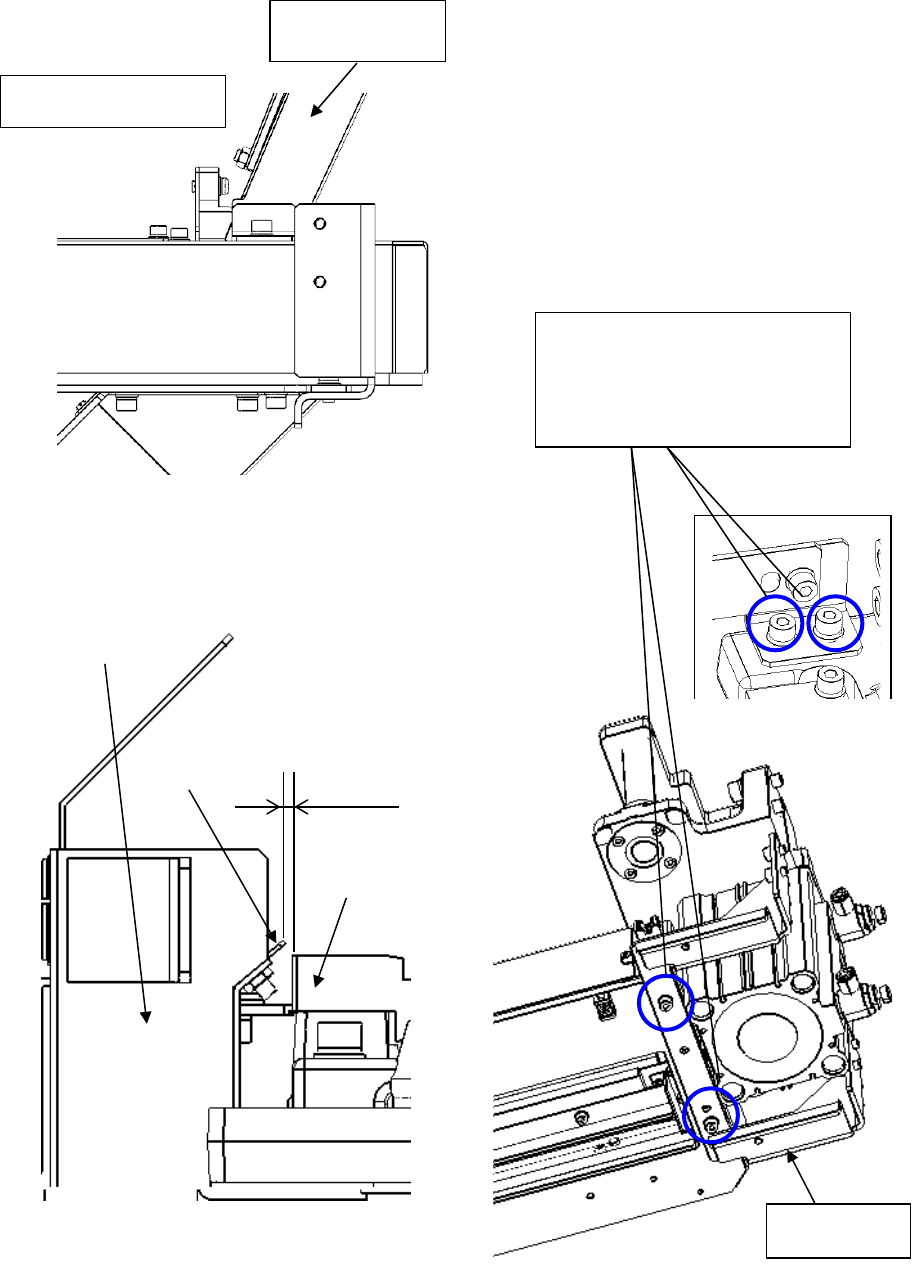

11）请按照相反步骤安装切带单元。
12）请安装供料器台架(台架上升状态)，调 整 上部排出轨道的排出轨道板与固定块的间隙为 0.5～
1mm。
顶住安装
上部排出导轨
把固定供料器台架支撑用的螺
丝，及固定切带单元支撑板用的
螺丝拧松，调整间隙后再拧紧。
0.5
～
1
固定块(供料器台架)
排出导轨板
上部排出导轨
切带器下面
操作手册 I
4-45

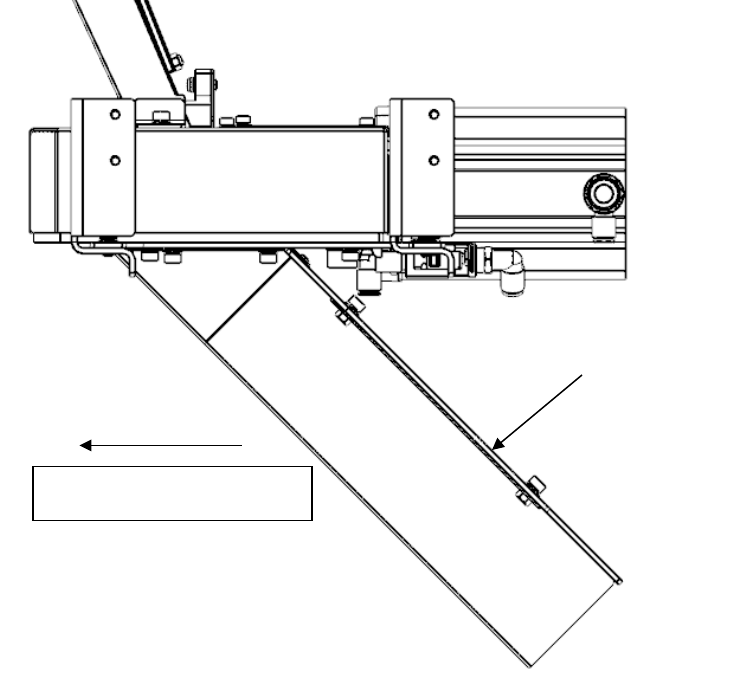

13）请安装下部排出导轨。
顶到底再安装
下部排出导轨
