操作手册 I
3-1
3
作业步骤
3-1
生产流程
No 流程图 作业人员 备注
1
操作员
确认主气压，检查 ATC 周围没有异物等后，再
接通电源。
2
执行返回原点前，确认装置内部没有异物等。
3
节假日后或在寒冷地区，必须执行预热。
（预热约 10 分钟)。
4
生产基板变更时，按照基板尺寸，调整基板传送部位。
5
程序员
管理者
制作生产所必须的各种数据，完成程序。
6
操作员
使用「支援准备」功能，依次进行各项准备和设置。
7
8
9
10
电源 ON
返回原点
预热
安装基板
编辑程序
生产准备
生产
生产结束
电源 OFF
日常检查
操作手册 I
3-2
3-2
操作概要
Step1
接通主机电源。
警告
1.
执行返回原点时，请绝对不要把手和头部等伸进装置内部。
2.请确认装置内部没有扳手等干扰 Head 的物品。
3.请在安全罩关闭的状态下进行返回原点。
4.
请做好随时按紧急停止按钮的准备。

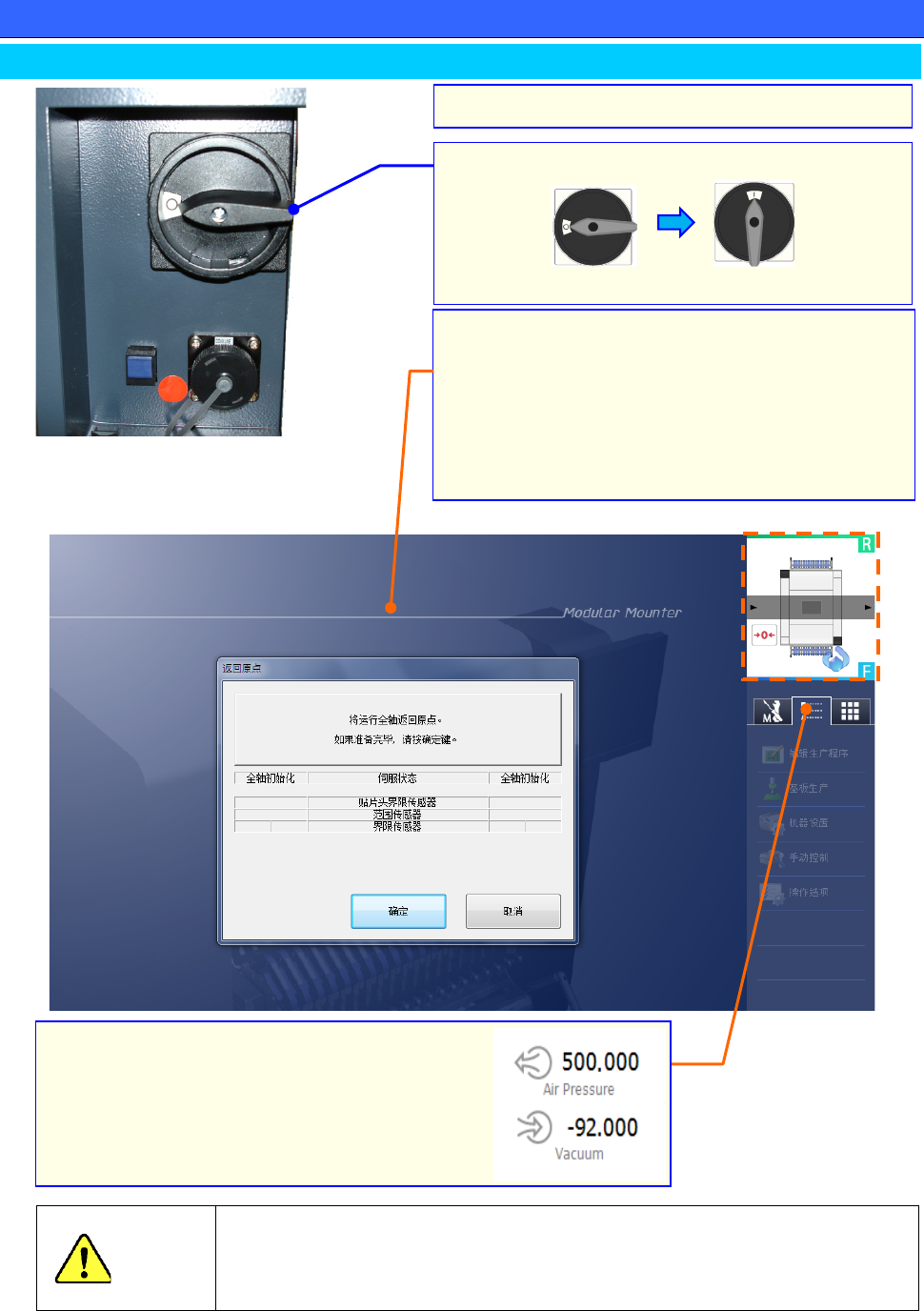

3.
主机的软件启动后，画面上即显示返回原点的
提示信息。
请按「确定」。
全轴开始移动，返回原点。
1. 请确认设备内部没有放置基板或工具等物品。
2.
把主开关向右旋转 90 度。
＜电源 OFF＞ ＜电源 ON＞
4.
点击信息区域，确认压力。
①Air Pressure＜压力＞ ： 500±50 kPa
②Vacuum＜负压＞ ： -90kPa
以上
操作手册 I
3-3
Step2
执行预热。
生产前执行预热，有助于在稳定状态下开始生产。
警告
按下[开始开关]后，设备即开始运行。
为避免人身伤害，请绝对不要把手或头部伸进装置内。
4.
要结束预热时，请按下[停止开关]。
*如果进行了「结束设置」，当满足条件
时，会自动结束预热。

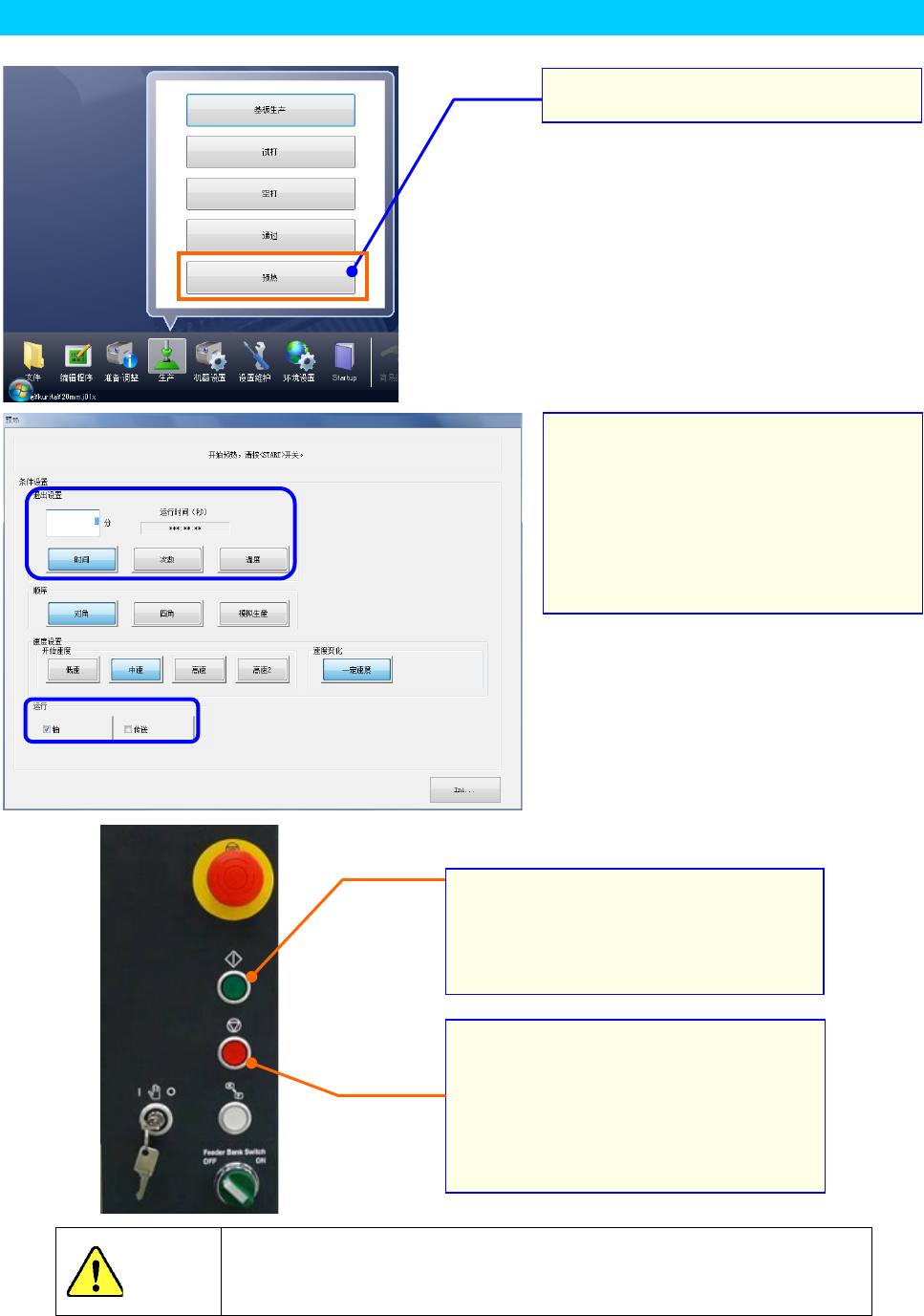

1.
按下[生产]-[预热]。
2.
显示「预热画面」。
①输入停止时间、次数或温度中的任意
一项。
②选择预热对象。
②
①
3.
确认安全后，按下[开始开关]。
Head 的各轴及传送会运行，开始预热。
