操作手册 I 4- 36 注油项目 4-3- 11 切带刀刃 实施频度 ： 2 个月 使用工具 ： 绘画笔 、六角 扳手 使用 润滑油 ： 6459 润滑油 N ※清扫刀刃时，请戴上防割手套进行作业。 1) 作业前，请关闭 装置 的电源 。（使切带刀刃处 于关闭的状态） 。 2) 请松开 SL60 40892TN 【 6 处】 ，拆下 CUTTE R_CO VER_ B 。 请拆下 SL60 40892TN 【 2 处】 ，从 SV _…
操作手册 I
4-35

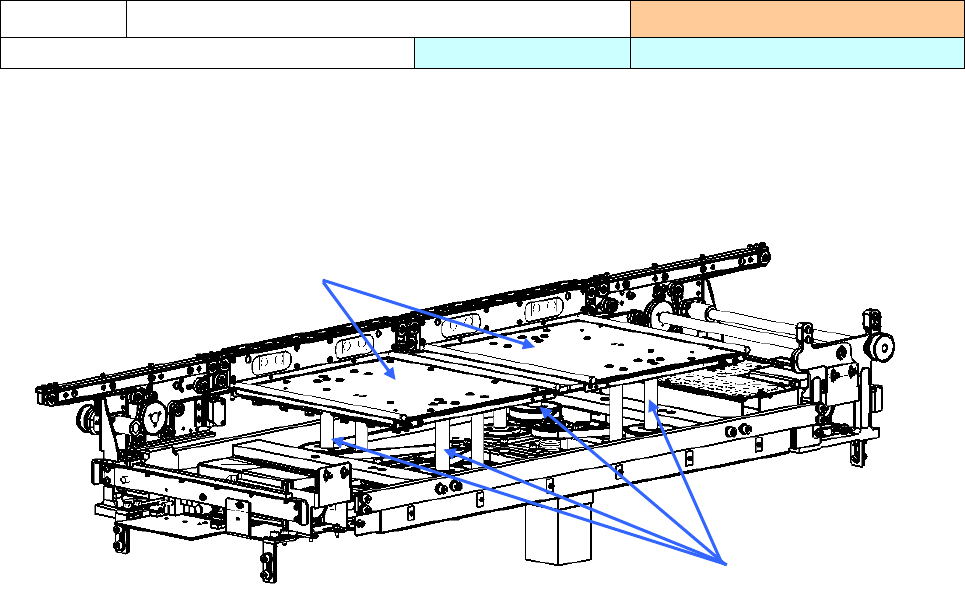

１) 通过「手动控制」使支撑台上升，从两侧在滚珠丝杠轴 4 个位置全面涂抹上润滑油。
双通道传送的支撑台没有注油位置。
注油项目
4-3-10 支撑台（单通道规格）
实施频度 ：2 个月
使用工具
：毛刷
使用润滑油
：
6459
润滑油
N
支撑台
滚珠丝杠
操作手册 I
4-36
注油项目
4-3-11
切带刀刃
实施频度
： 2 个月
使用工具 ：绘画笔、六角扳手 使用润滑油：6459 润滑油 N
※清扫刀刃时，请戴上防割手套进行作业。
1) 作业前，请关闭装置的电源。（使切带刀刃处于关闭的状态）。
2) 请松开 SL6040892TN【6 处】，拆下 CUTTER_COVER_B。
请拆下 SL6040892TN【2 处】，从 SV_BRACKET 拆下电磁阀。

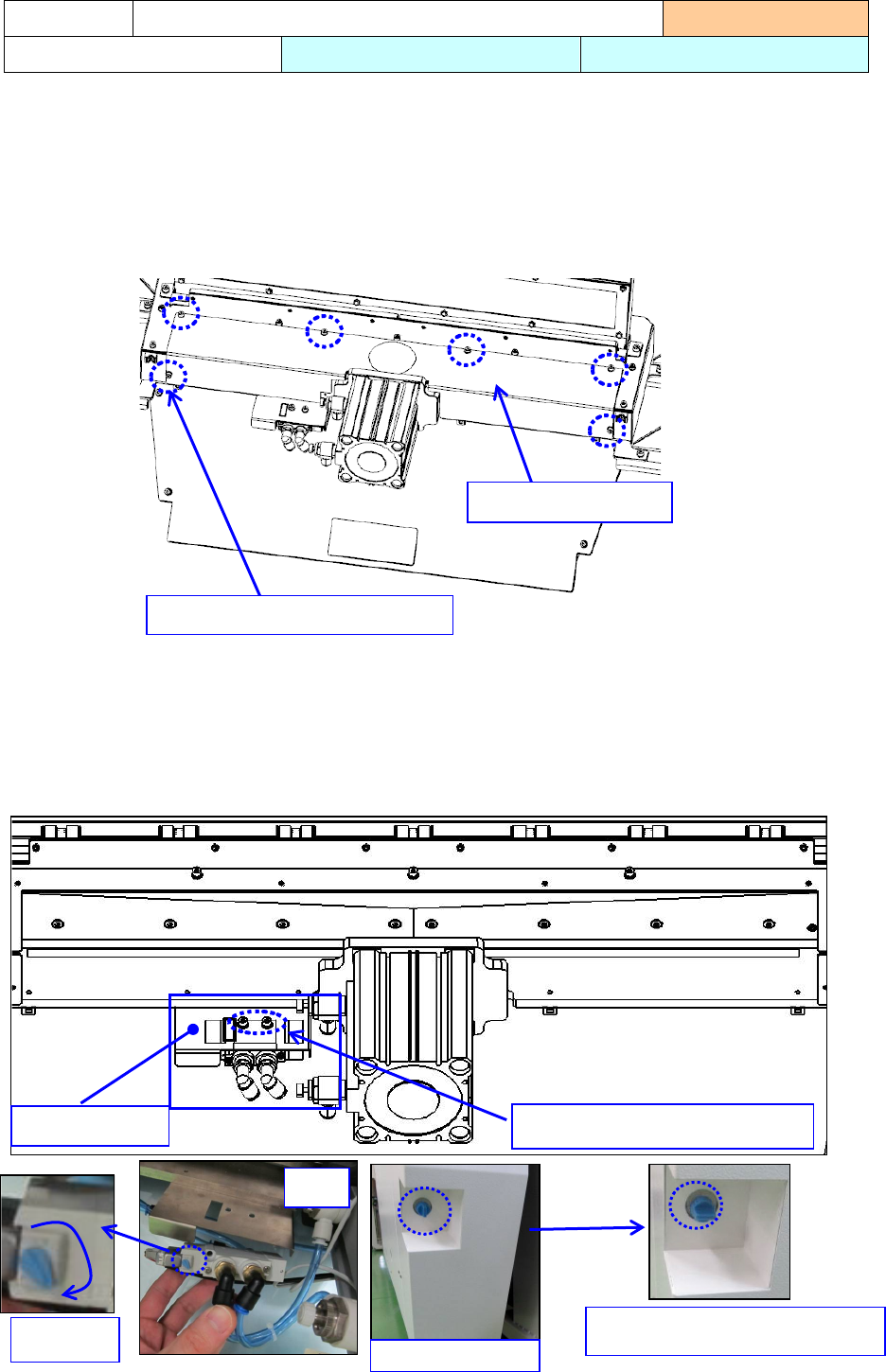

3) 拆下电磁阀后，请按下按钮(a 部)，确认切带刀刃处于打开的状态。
为了维持切带刀刃处于打开的状态，请顺时针旋转按钮（a 部）进行锁定。
※尽管电磁阀的供气已切断，但请务必将气源手控阀
(b
部
)
关闭。
SL6040892TN(圆虚线部：2 处)
SV BRACKET
锁定状态
a
部
此状态供气已被切断。
b 部（前侧左下）
CUTTER COVER B
SL6040892TN(圆虚线部：6 处)
操作手册 I
4-37

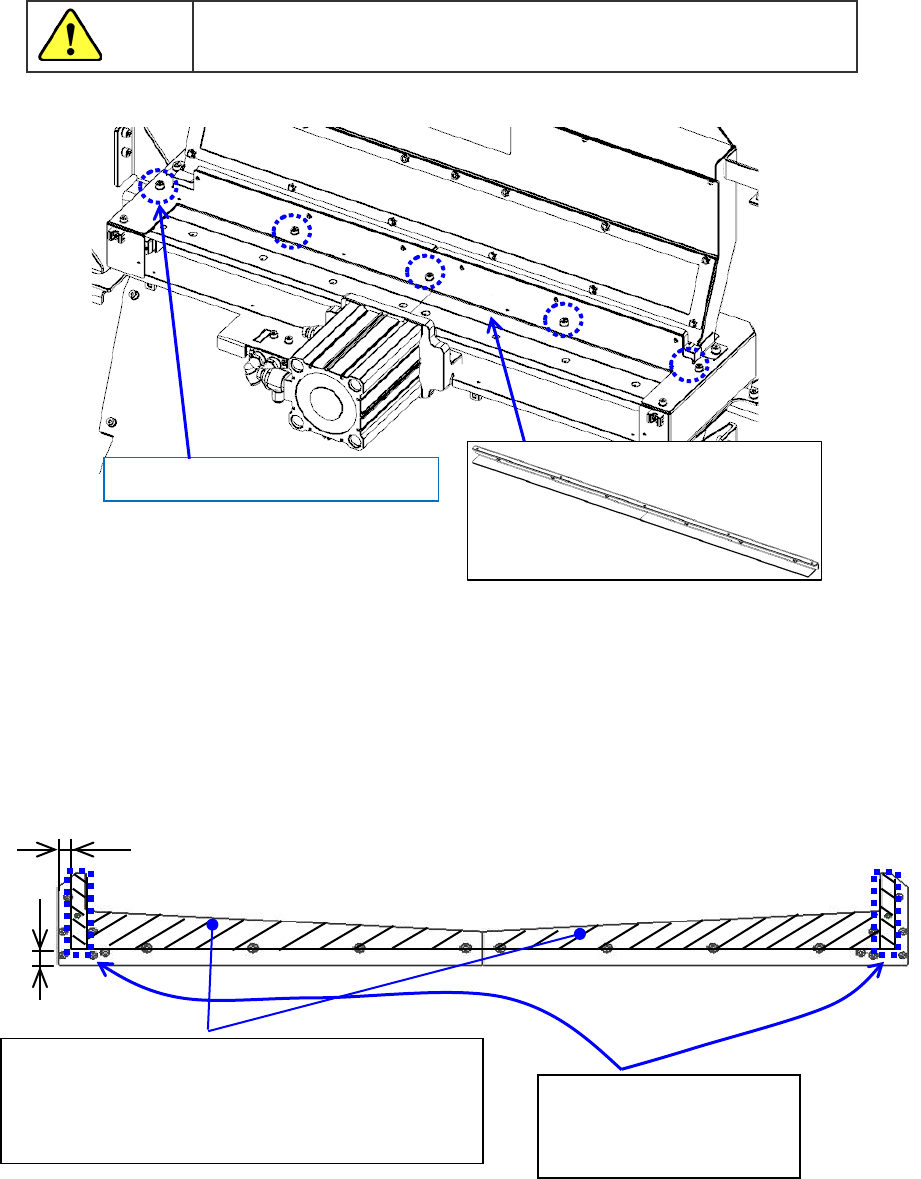

4) 取出 SL6040892TN【5 个点】、请班次 TAPE GUIDE PLATE ASM 的前面。
和的状态下切割刀片的刀尖是可见的。
5) 请用绘画笔沾少量润滑油，在切带刀刃上涂抹润滑油。
将附着的多余部分润滑油擦掉。
涂抹润滑油后，请在下部刀刃涂抹润滑油使其能够前后滑动。
6) 请按照 2)～4)的相反步骤安装 COVER 及电磁阀。
切带刀刃暴露，切勿用手触摸。
警告
35
13
薄薄地涂抹部分（斜线部分）
涂抹后轻轻擦去。
※如果涂抹过多，会黏住切断后的带料。
厚厚地涂抹部分
(
方形虚
线部分)
要将润滑油涂抹到孔里。
SL6040892TN
（圆虚线部：
5
处）
TAPE_GUIDE_PLATE_ASM
