NPM-D 安装篇 1.5 连接托盘供料器 Page 1-58 EJM1DC-MB-01I-00 6 连接电源电缆、通信电缆、空气配管。 7 关闭主体后侧的左侧盖。 8 关闭安全盖。 9 将主电源开关置于 ON 。 10 确认序列号。 ∗ 请确认画面上显示的序列号和贴在盖 上的铭板 序列号是否一致。 ( “1.2.9 序列号的确认 ”) 通知 拆卸托盘供料器 ( 选购件 ) 时，请按照连结步骤的相反顺序进行作业。 电源电缆 通信电缆 空…
NPM-D
安装篇
1.5
连接托盘供料器
EJM1DC-MB-01I-00 Page 1-57
4

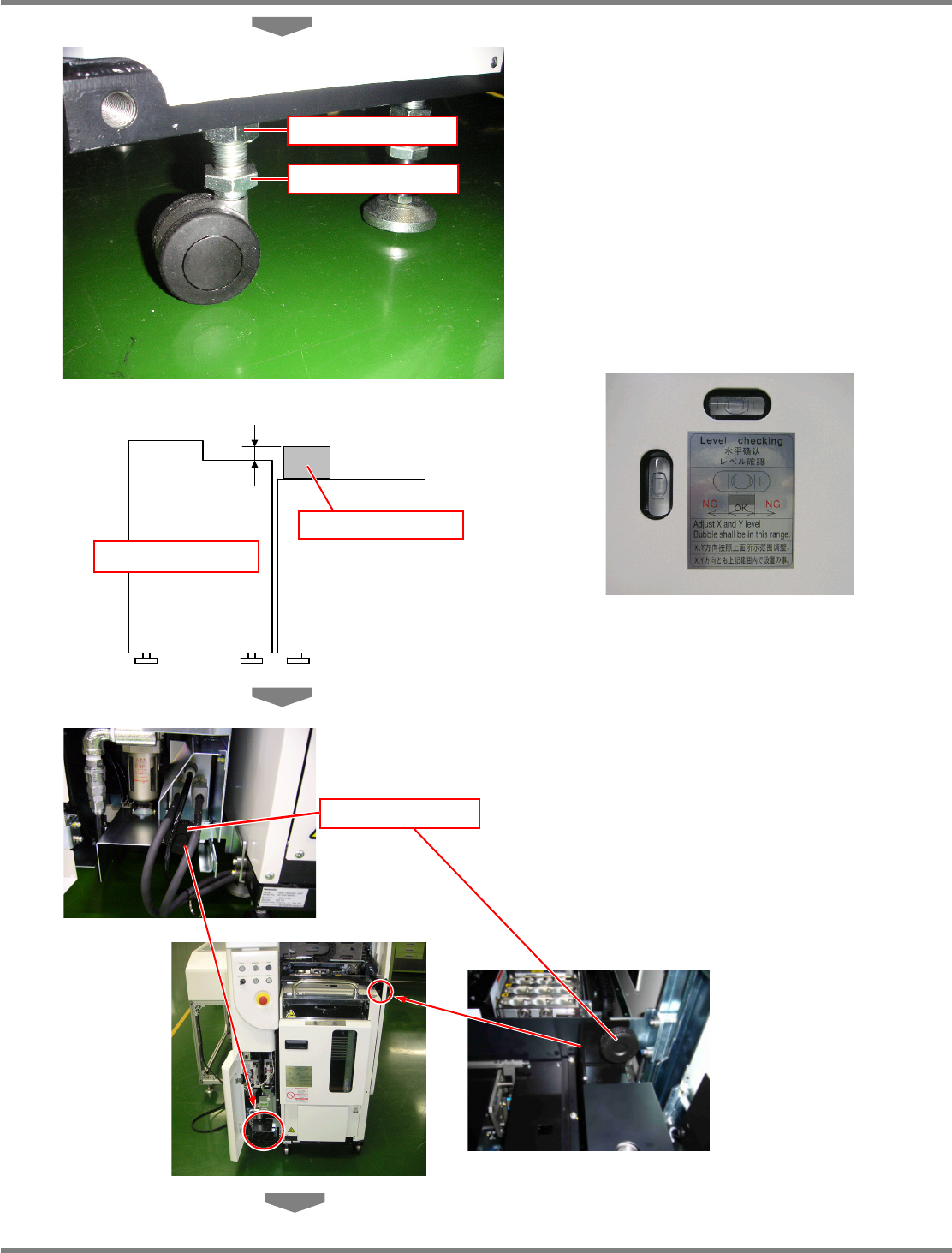

进行托盘供料器的水平调试。
∗
脚轮共有
4
处，调节此些脚轮的高度进行水平
调试。
1.
松开锁定螺母。
2.
用调整螺栓调节高度。
3.
拧紧锁定螺母。
∗
确认水平度时，请用托盘供料器
(
选购件
)
上面
内藏的水平仪。
∗
请对高度加以调整，以使从托盘供料器后侧盖
的上面到线性照相机上面的距离为
19 mm
±
2
mm
。
5
用连结螺丝固定。
∗
请用连结螺丝
(2
处
)
将托盘供料器
(
选购件
)
固定在设备主体。
锁定螺母
调整螺栓
19 mm
±
2 mm
托盘供料器
线性照相机
连结螺丝
NPM-D
安装篇
1.5
连接托盘供料器
Page 1-58 EJM1DC-MB-01I-00
6

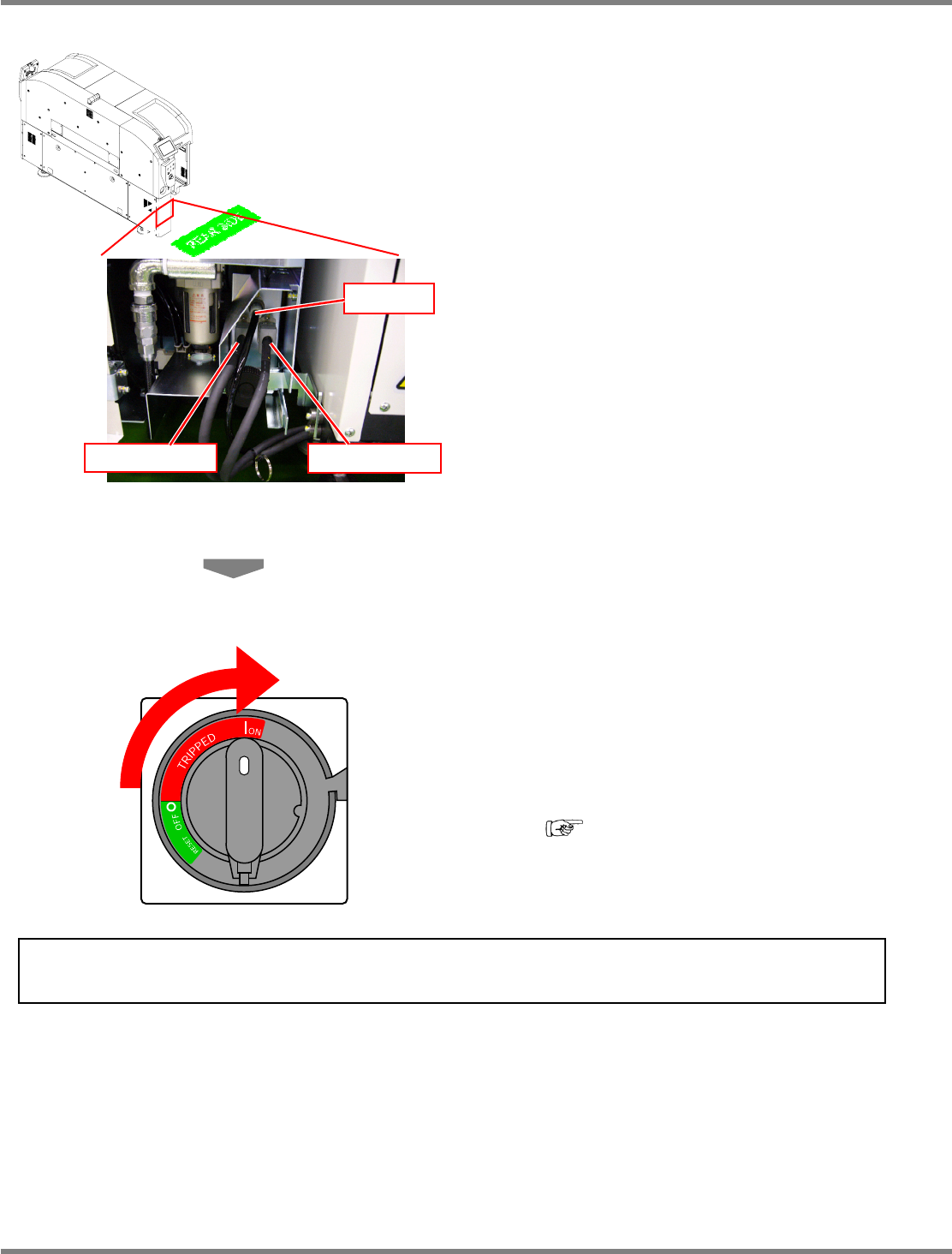

连接电源电缆、通信电缆、空气配管。
7
关闭主体后侧的左侧盖。
8
关闭安全盖。
9
将主电源开关置于
ON
。
10
确认序列号。
∗
请确认画面上显示的序列号和贴在盖上的铭板
序列号是否一致。
(
“1.2.9
序列号的确认
”)
通知
拆卸托盘供料器
(
选购件
)
时，请按照连结步骤的相反顺序进行作业。
电源电缆
通信电缆
空气配管
NPM-D
安装篇
1.5
连接托盘供料器
EJM1DC-MB-01I-00 Page 1-59
1.5.2
托盘供料器
(
选购件
)
空气压力的确认
1
确认空气压力。
∗
指定的空气压力
: 0.3 MPa ~ 0.35 MPa
2
超出设定范围时，旋转调节器调整。
解除锁定
压力调整
锁定
调节器
