NPM-D 安装篇 2.1 各部的名称和功能 EJM1DC-MB-02I-00 Page 2-3 2.1.2 操作装置 1. 正视图 ∗ 紧急停止开关、彩色接触面板、各种 操作按钮、伺服开关全部在 后面配置且为同一数量。 No. 装置名称 功能 数量 参照 彩色接触面板 EJM9B-AB01 进行本机的操作。 2 生产篇 / 数据编制篇 伺服开关 把伺服系的动力置于 ON/OFF 。 2 生产篇 / 数据编制篇 各种操作按钮…
NPM-D
安装篇
2.1
各部的名称和功能
Page 2-2 EJM1DC-MB-02I-00
2.1
各部的名称和功能

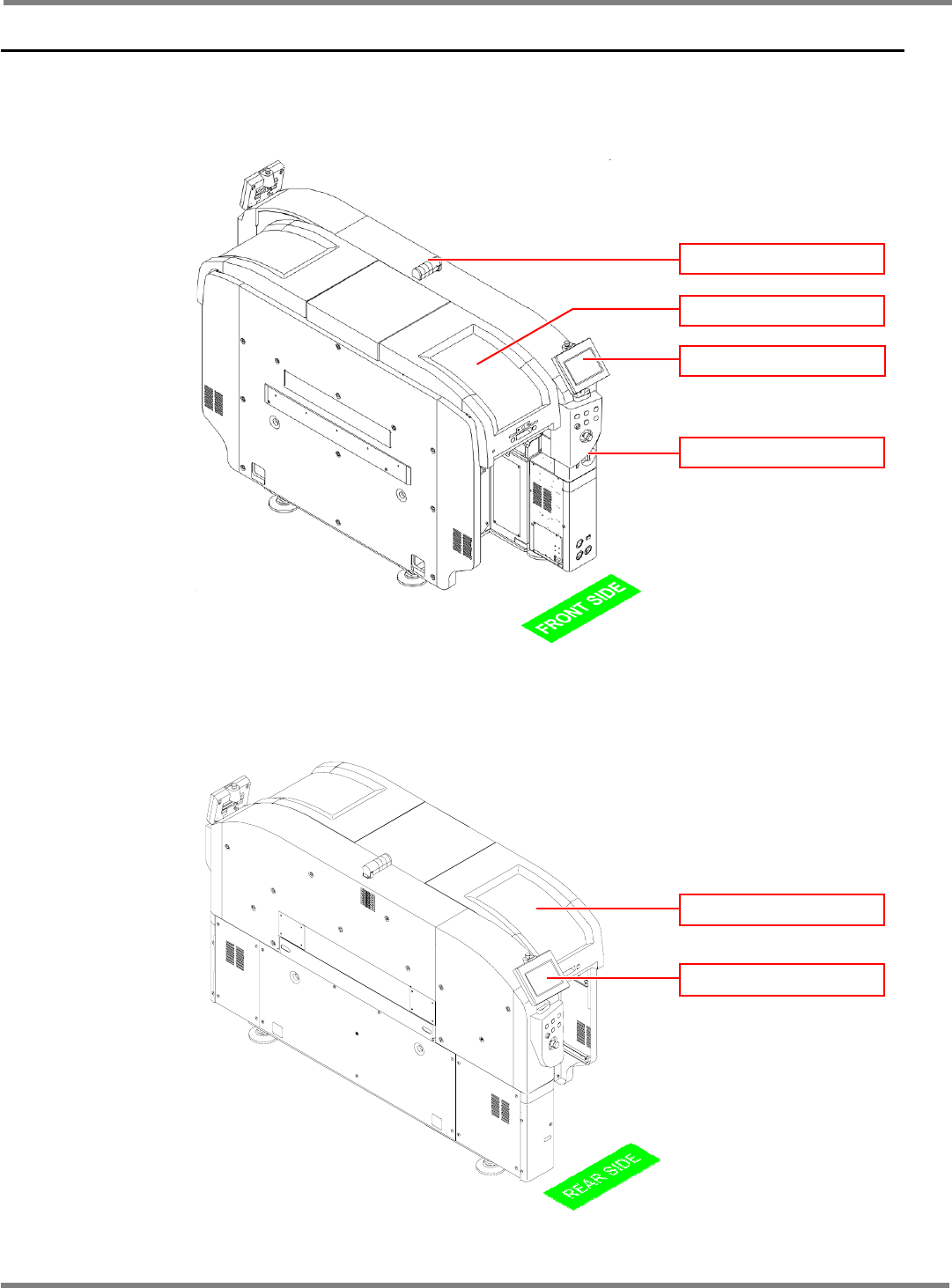

2.1.1
外观图
1.
正视图

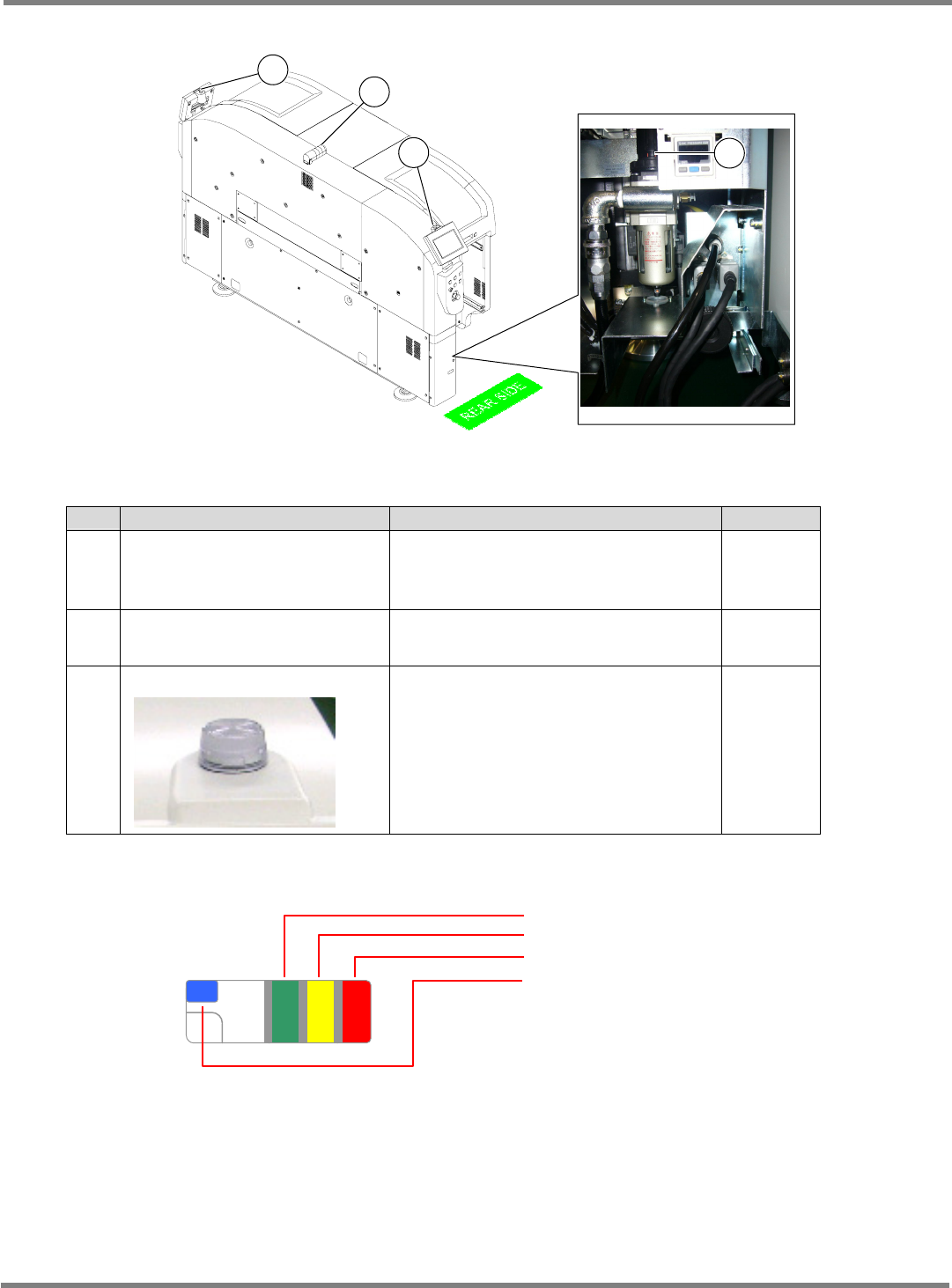

2.
后视图
后盖
后面彩色接触面板
EJM9B-AB01
信号塔
主电源开关
前面彩色接触面板
前盖
NPM-D
安装篇
2.1
各部的名称和功能
EJM1DC-MB-02I-00 Page 2-3

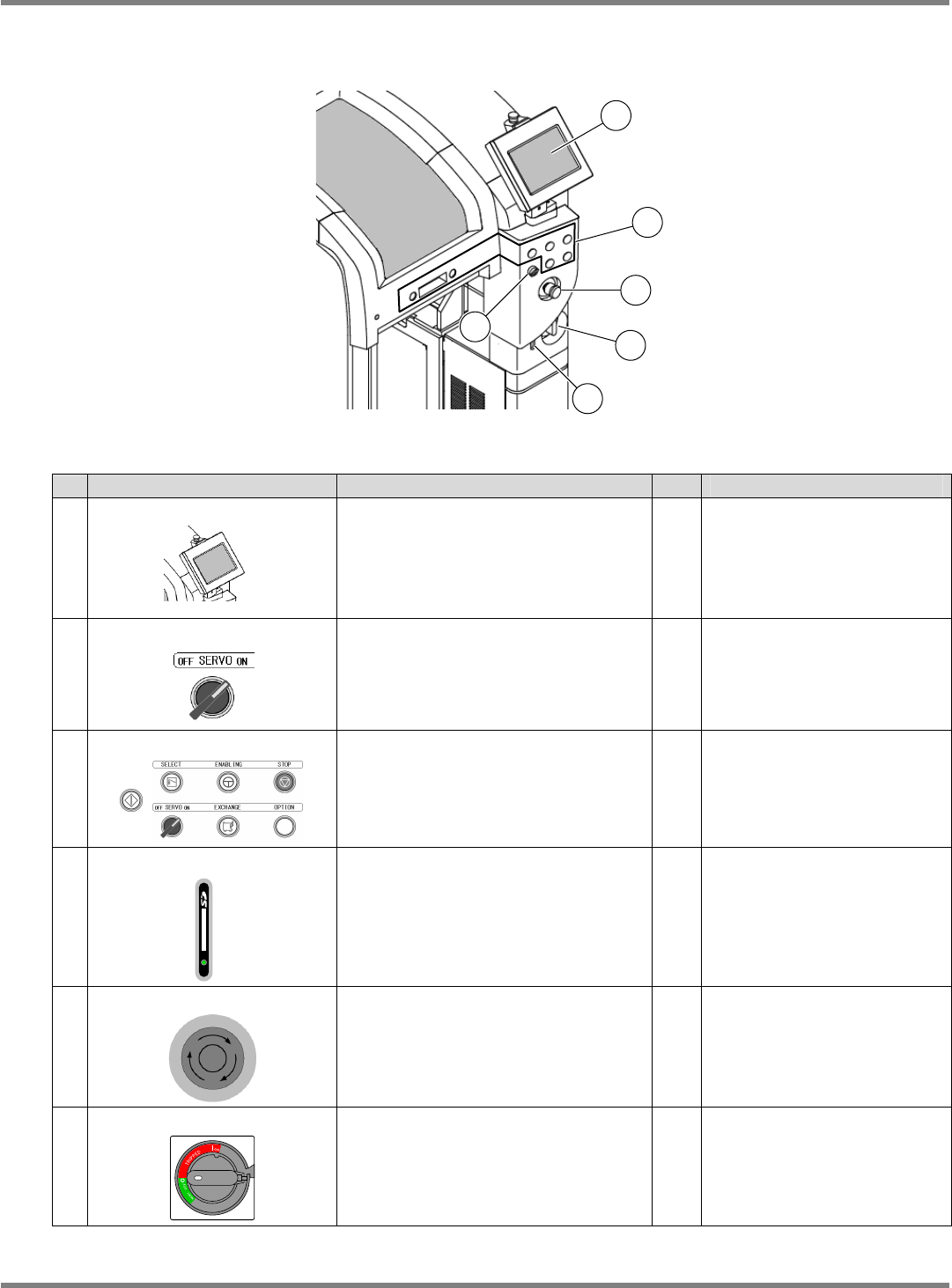

2.1.2
操作装置
1.
正视图
∗
紧急停止开关、彩色接触面板、各种操作按钮、伺服开关全部在后面配置且为同一数量。
No.
装置名称
功能
数量
参照
彩色接触面板
EJM9B-AB01
进行本机的操作。
2
生产篇
/
数据编制篇
伺服开关
把伺服系的动力置于
ON/OFF
。
2
生产篇
/
数据编制篇
各种操作按钮
进行本机的启动、停止等操作。
2
生产篇
/
数据编制篇
SD
卡读取器
进行程序数据的读取、写入。
1
数据编制篇
/
文件操作
紧急停止开关
按下开关，则会紧急停止。
2
安全注意事项
主电源开关
将本机的电源及空气源置于
ON/OFF
。
(
将主电源开关置于
OFF
，则会联动切断
空气。
)
1
安全注意事项
EJM9B-AA01
2
1
5
6
4
3
NPM-D
安装篇
2.1
各部的名称和功能
Page 2-4 EJM1DC-MB-02I-00
2.
后视图
No.
装置名称
功能
数量
信号塔
显示本机的运转状态，运转中如果发生异
常，报警器鸣响报警。用音量调节钮调节报
警器的音量。
1
调节器旋钮
(
盖内侧
)
调整供给气压。
1
部品用完灯
出现部品用完或者故障的工作台的显示灯
闪烁。
自动运转中
·灭灯
:
正常动作中
·亮灯
:
部品用完
·闪烁
:
部品用完的报警
2
信号塔
(3
段信号塔
)
详细说明
绿
:
自动运转时亮灯
黄
:
部品用完时亮灯
红
:
错误停止时亮灯
蓝或红
:
连结在一起的设备当中，在瓶颈设备
(
循环时间最长的设备
)
上蓝色灯会亮。此外，按
紧急停止开关时，红色灯会亮。
∗
上述的设定内容可更改。
信号塔在出厂时为横向放置出厂，但是也可调整其角度。
2
3
3
1
