NPM-D 安装篇 2.4 其它规格 Page 2-40 EJM1DC-MB-02I-00 项目 规格 [ 弯曲 ( 间隙 )] 在托盘供料器板 ( 选购件 ) 上装载的托盘的弯曲 ( 间隙 ) 需要符合下述条件。 ∗ 弯曲 ( 间隙 ): 最大 0.5 mm 417C-009C [ 托盘种类 ] 应该符合的条件 : 托盘不是真空成形，而是由具有足够的强度及 尺寸精度的挤压成形。 ( 在此条件下不符合对象时，通过接收样品后进行商量的选项…
NPM-D
安装篇
2.4
其它规格
EJM1DC-MB-02I-00 Page 2-39
2.4.3

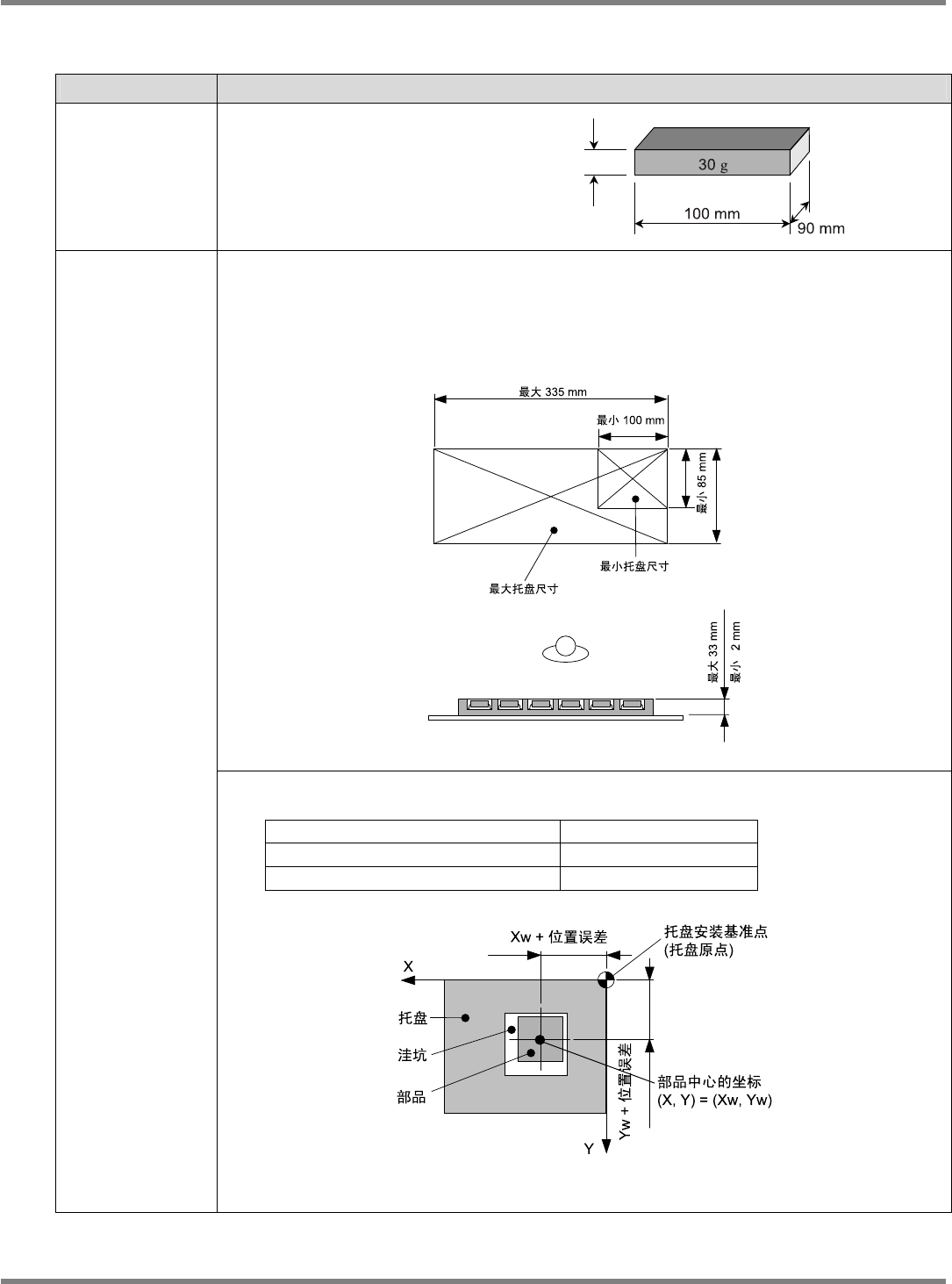

部品和托盘的规格
項目
仕様
[
最大尺寸和质量
]
尺寸
:
最大
100
mm
±
90
mm
部品厚度
:
最大
28
mm
质量
:
最大
30
g
部品
407C-003E
[
托盘尺寸
]
托盘外形尺寸需要符合下述条件。
条件
:
最大
335 mm (W)
±
230 mm (L)
±
33mm (H)
最小
100 mm (W)
±
85 mm (L)
±
2mm (H)
EJK1A-101C
[部品保持]
托盘必须具有能保持符合下述条件的部品位置的构造。
部品条件
位置误差
吸着面
10 mm
±
10 mm
未满
±1.0 mm
以下
吸着面
10 mm
±
10 mm
以上
±1.5 mm
以下
417C-008C
托盘
(
托盘条件
)
∗
但是，本条件只在部品上面有平坦的吸着面的情况下才可适用。
28mm
最大
230mm
NPM-D
安装篇
2.4
其它规格
Page 2-40 EJM1DC-MB-02I-00
项目
规格
[
弯曲
(
间隙
)]
在托盘供料器板
(
选购件
)
上装载的托盘的弯曲
(
间隙
)
需要符合下述条件。
∗
弯曲
(
间隙
):
最大
0.5 mm
417C-009C
[托盘种类]
应该符合的条件: 托盘不是真空成形，而是由具有足够的强度及尺寸精度的挤压成形。
(在此条件下不符合对象时，通过接收样品后进行商量的选项方式、或者客户特殊等方式来对
应。)
[
托盘装载条件
]
在托盘供料器板
(
选购件
)
和托盘供料器料箱
(
选购件
)
中装载托盘
(
部品
)
时需要符合下述
条件。
放在一个托盘供料器板
(
选购件
)
上的部品，包含托盘重量必须在一共
1
kg
以下。
(
不含托盘
供料器板
(
选购件
)
的质量
)
∗
托盘
+
部品
=
最大
1
kg
/
每
1
托盘板
在托盘供料器料箱
(
选购件
)
内设置托盘供料器板
(
选购件
)
及托盘
(
部品
)
的状态下料箱
总质量在
20
kg
以下。
∗
料箱
+
托盘板
+
托盘
+
部品
=
最大
20
kg
/
每
1
料箱
在托盘供料器板
(
选购件
)
上所设置的托盘高度超过
11 mm
时，不能把托盘供料器板
(
选购
件
)
插入托盘供料器料箱
(
选购件
)
内的上一层插槽里。
此外，托盘高度超过
26 mm
，并在
33 mm
以下时，不能把托盘供料器板
(
选购件
)
插入托
盘供料器料箱内的上一层和上二层的插槽里。
托盘
(
托盘条件
)
EJK1A-014C
NPM-D
安装篇
2.4
其它规格
EJM1DC-MB-02I-00 Page 2-41
2.4.4
吸嘴
(
选购件
)
规格
本机每个吸头上都配备有标准吸嘴，可对应多种部品。
∗
吸嘴
No.
中包含“
C
”的吸嘴，尖端部材质是陶瓷。
∗
吸嘴
No.
中包含“
N
”的吸嘴，在吸嘴的法兰部分上附带
2D
代码。
可以核对附带
2D
代码吸嘴的吸嘴
No.
，并检测吸嘴的设置错误。
附带
2D
代码的吸嘴是
NPM
专用的吸嘴。
∗
在吸嘴
No.
中不包含“
N
”的吸嘴与
CM400
系列通用。
16
吸嘴吸头时
(
单位
: mm)
吸嘴
No.
203ZSN
、
203ZS
对象部品
(
有代表性的例子
)
240CSN
、
240CS
对象部品
(
有代表性的例子
)
形状
EJM8A-121E
0402R, C
EJM4A-421E
3216R, C
4532R, C
TAN-X
吸嘴
No.
225CSN
、
225CS
对象部品
(
有代表性的例子
)
226CSN
、
226CS
对象部品
(
有代表性的例子
)
形状
0603R, C 0603R, C
1005R, C
吸嘴
No.
230CSN
、
230CS
对象部品
(
有代表性的例子
)
235CSN
、
235CS
对象部品
(
有代表性的例子
)
形状
1005R, C
1608R, C
1608R, C
2012R, C
3216R, C
SS-Mini Tr, Di
S-Mini Tr, Di
