NPM-D 安装篇 2.3 装置的规格 EJM1DC-MB-02I-00 Page 2-33 无需停机的机种切换生产线 独立实装模式 ∗ 在一侧的轨道进行生产的同时、在另 一侧轨道 可以进行机种切换。 ( 独立机种切换 ) 独立实装模式 + 交替 ( 前 / 后 ) 实装模式 高速、高效率实装生产线 独立实装模式 + 交替实装模式 ∗ 这是利用独立实装和交替实装的优点 而组成的 生产线构成。 ∗ 芯片元件可以进行更高速实装、异型…
NPM-D
安装篇
2.3
装置的规格
Page 2-32 EJM1DC-MB-02I-00
NPM-D
通过实装模式的组合，可以对应客户的多样化生产形态。
大型基板实装生产线
交替实装模式
(
单轨
)
∗
对应不可进行双轨传送的大型基板。
高效率实装生产线
交替实装模式
∗
将基板传送损失减少到最低。
∗
配置最少数量料架来实现高效率生产。
最高速实装生产线
独立实装模式
∗
实现同一基板的最高速实装。
NPM-D
安装篇
2.3
装置的规格
EJM1DC-MB-02I-00 Page 2-33
无需停机的机种切换生产线
独立实装模式
∗
在一侧的轨道进行生产的同时、在另一侧轨道
可以进行机种切换。
(
独立机种切换
)
独立实装模式
+
交替
(
前
/
后
)
实装模式
高速、高效率实装生产线
独立实装模式
+
交替实装模式
∗
这是利用独立实装和交替实装的优点而组成的
生产线构成。
∗
芯片元件可以进行更高速实装、异型元件和托
盘元件可以进行更高效率的实装。
独立实装 交替(前/后)实装
独立实装
交替实装
NPM-D
安装篇
2.3
装置的规格
Page 2-34 EJM1DC-MB-02I-00

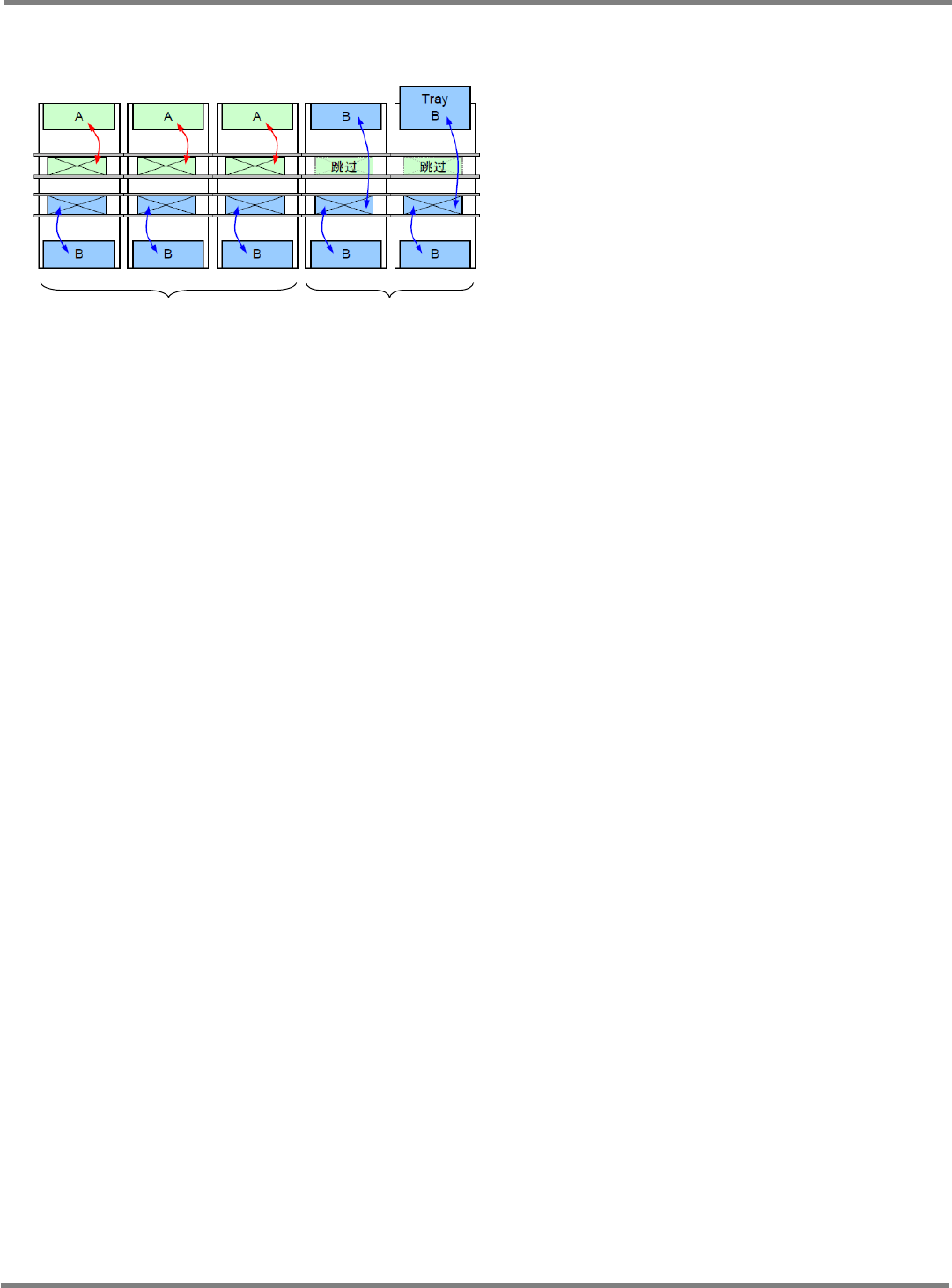

不平衡的基板实装生产线
独立实装模式
+
交替
(
前
/
后
)
实装模式
∗
前侧和后侧的生产不能保持平衡的情况时、可
以按照左图进行对应。
例
)
基板
A :
实装点数
300
点
(
只有芯片元件
)
基板
B :
实装点数
600
点
(
芯片元件
+
异型元件
)
独立实装
交替
(
前
)
实装
