NPM-D 安装篇 1.2 设置步骤 EJM1DC-MB-01I-00 Page 1-21 1.2.6 主电源的连接 安装时请按如下顺序进行配线和连接 。 1 打开本机前面的右侧面盖。 • 此盖用螺栓固定 4 处 ( 从 A 视点看的图 ) 。 2 按电缆夹 A 、 B 的顺序穿过电缆。 ∗ 推荐电缆外形尺寸为 13.5 mm ~ 18.0 mm 。 ∗ 电缆难以通过电缆夹 A 时、按逆时针方向扭转 使之松弛。 ∗ 通过电缆夹 B 时先…
NPM-D
安装篇
1.2
设置步骤
Page 1-20 EJM1DC-MB-01I-00
1.2.5

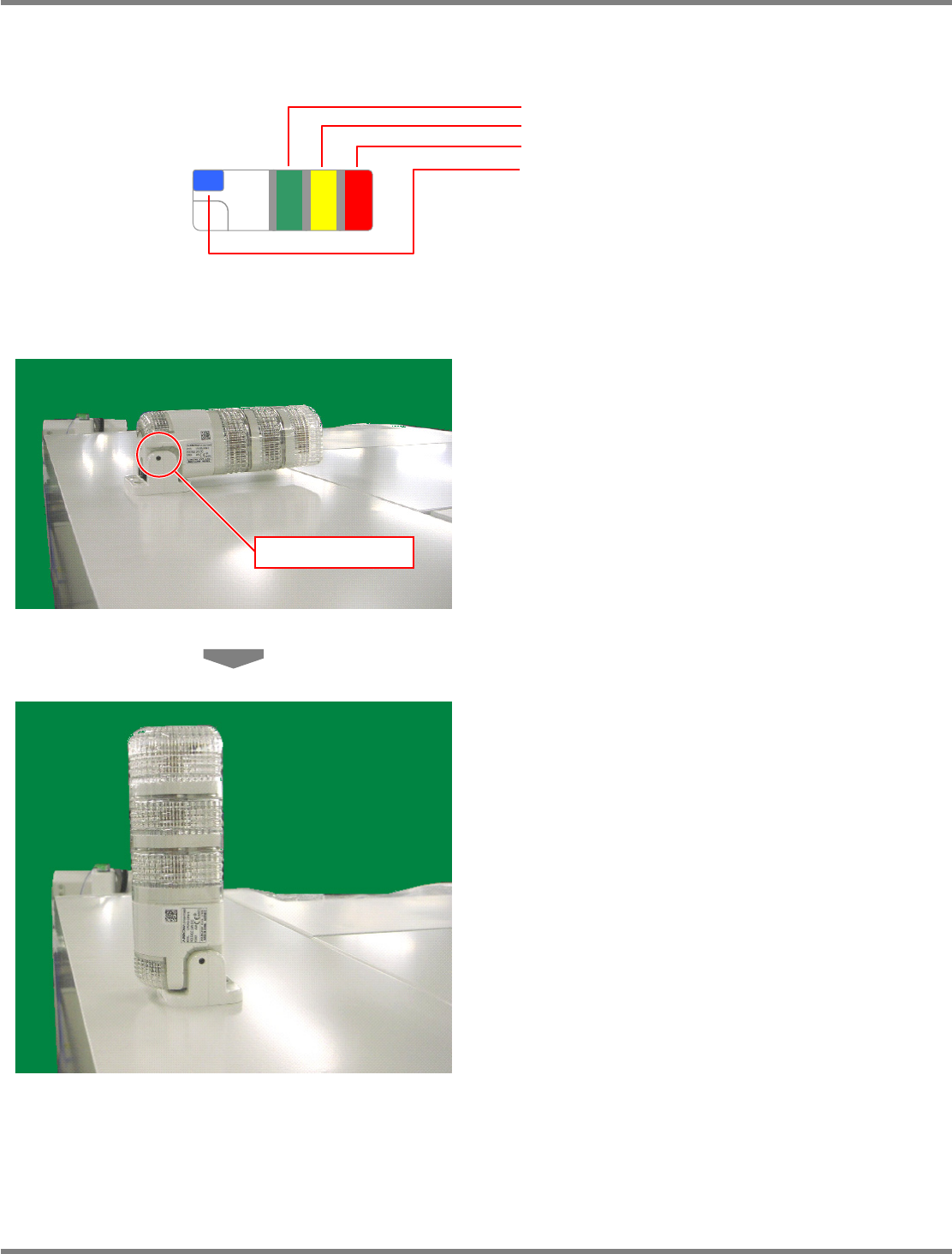

信号塔和调整角度
出厂时的状况显示灯各个颜色分别代表如下意义。
绿
:
自动运转时亮灯
黄
:
元件用完时亮灯
红
:
错误停止时亮灯
蓝或红
:
连结在一起的设备中，在瓶颈设备
(
循
环时间最长的设备
)
上蓝色灯会亮。此外，按紧
急停止开关时，红色灯会亮。
∗
上述的设定内容可更改。
信号塔在出厂时为横向放置出厂，但是也可调整其角度。
1
使用六角扳手松开调整螺栓。
2
调整角度后拧紧调整螺栓。
调整螺栓
NPM-D
安装篇
1.2
设置步骤
EJM1DC-MB-01I-00 Page 1-21

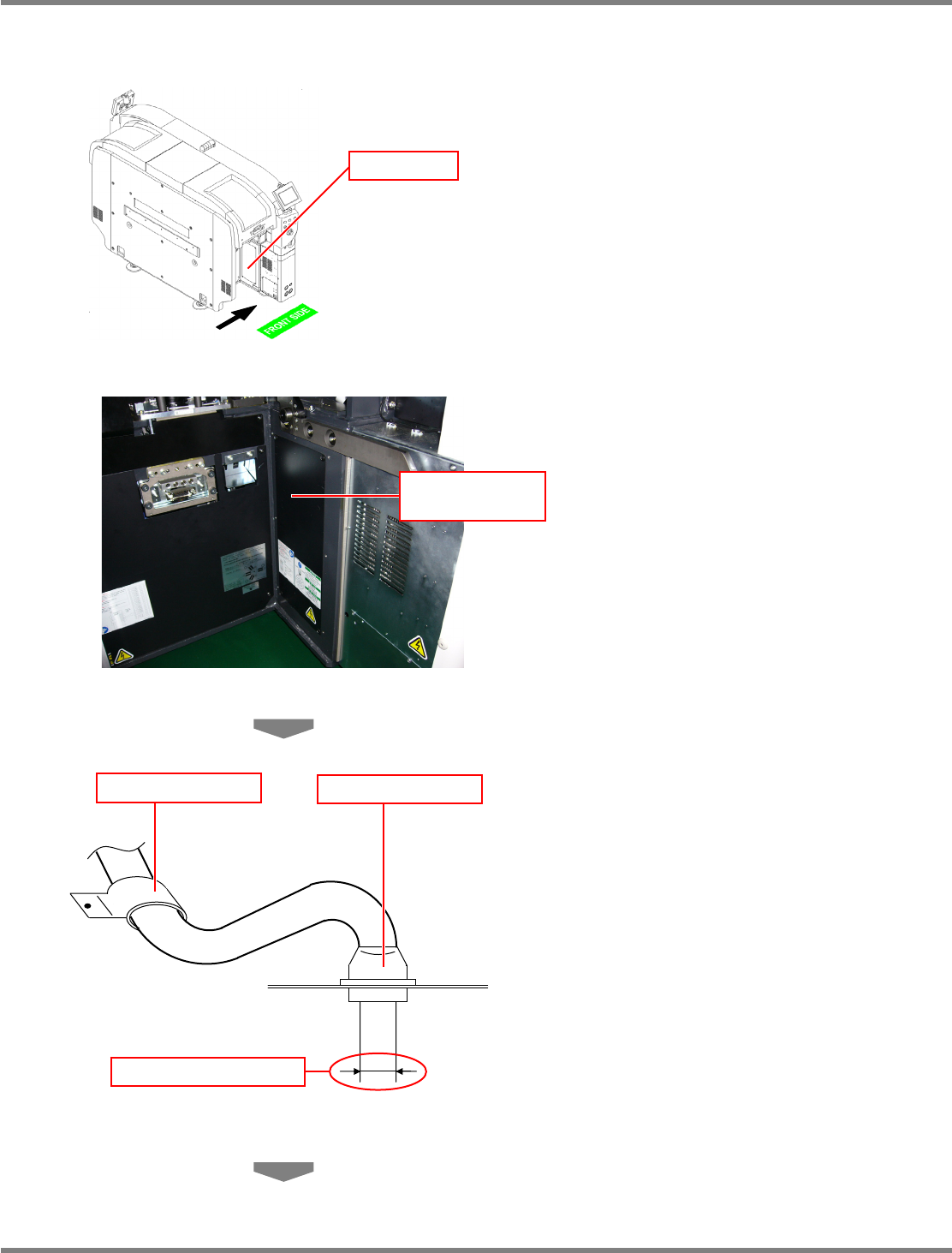

1.2.6
主电源的连接
安装时请按如下顺序进行配线和连接。
1
打开本机前面的右侧面盖。
•
此盖用螺栓固定
4
处
(
从
A
视点看的图
)
。
2
按电缆夹
A
、
B
的顺序穿过电缆。
∗
推荐电缆外形尺寸为
13.5 mm ~ 18.0 mm
。
∗
电缆难以通过电缆夹
A
时、按逆时针方向扭转
使之松弛。
∗
通过电缆夹
B
时先拧下螺栓，等电缆通过之后
再次用螺栓固定。
3
把电缆夹
A
按顺时针方向扭转，固定电
缆。
∗
此时，必须用
100 N
绷紧，并请确认是否已确
实固定。
EJM9B-AB01
从
A
视点看的图
右下盖
电缆夹
A
电缆夹
B
推荐电缆外形尺寸
右侧面盖
(
从
A
视点看的图
)
NPM-D
安装篇
1.2
设置步骤
Page 1-22 EJM1DC-MB-01I-00

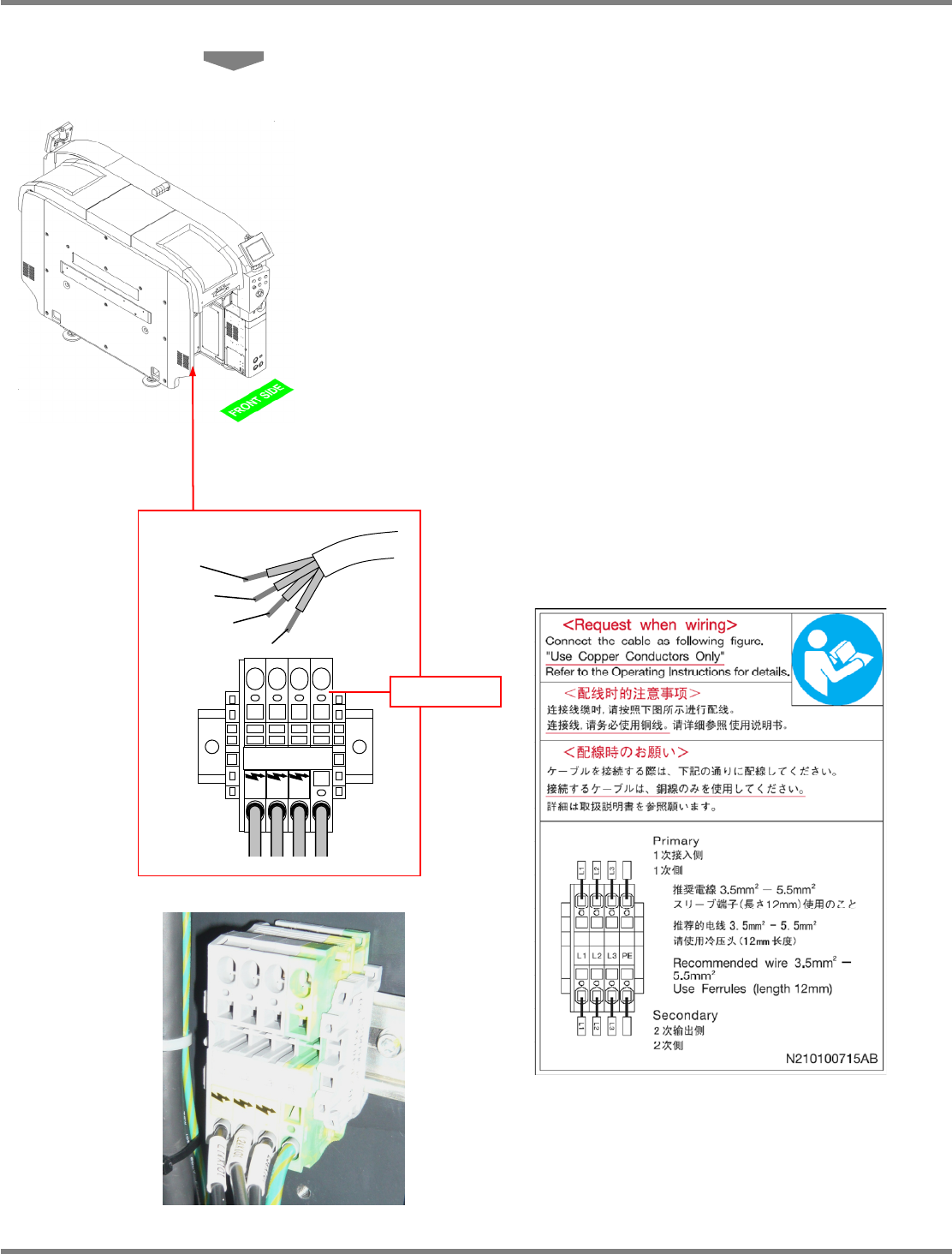

4
使用附带的专用螺丝刀，在电源端子上
连接电缆。
∗
请确认工厂侧的
PE
线是否已接到地线。
∗
推荐端子连接销
制造厂商
: PHOENIX CONTACT
型号
: AI 4-12 GY
或是
AI 6-12 YE
∗
连接电缆时，请先连接
PE
线之后，再按
L1
→
L2
→
L3
的顺序进行连接。
∗
将每个电缆连接到变压器的各电压分支时，请
使用附带的专用螺丝刀。
此时，请将棒端子十分插入。
∗
请拉紧电缆确认是否已确实固定在端子台上。
EJM9B-AB01
L1 L2 L3 PE
L1
L2
L3
PE
主电源端子
N210100715AB
