NPM-D 安装篇 1.2 设置步骤 EJM1DC-MB-01I-00 Page 1-19 1.2.4 调整水平的位置 在下图所示位置安装水平仪 (0.02 mm/m) ， 用调整螺栓调整至 1 刻度 (0.02 mm/m) 以下。 调整后， 请拧紧 锁定螺母对其固定。 ○ : 调整螺栓 4 处 ■ : 水平仪设置位置 4 处 有关基板传送高度 NPM-D 的标准基板传送高度是 900 mm ~ 920 mm 。 根据客户工厂的地面…
NPM-D
安装篇
1.2
设置步骤
Page 1-18 EJM1DC-MB-01I-00

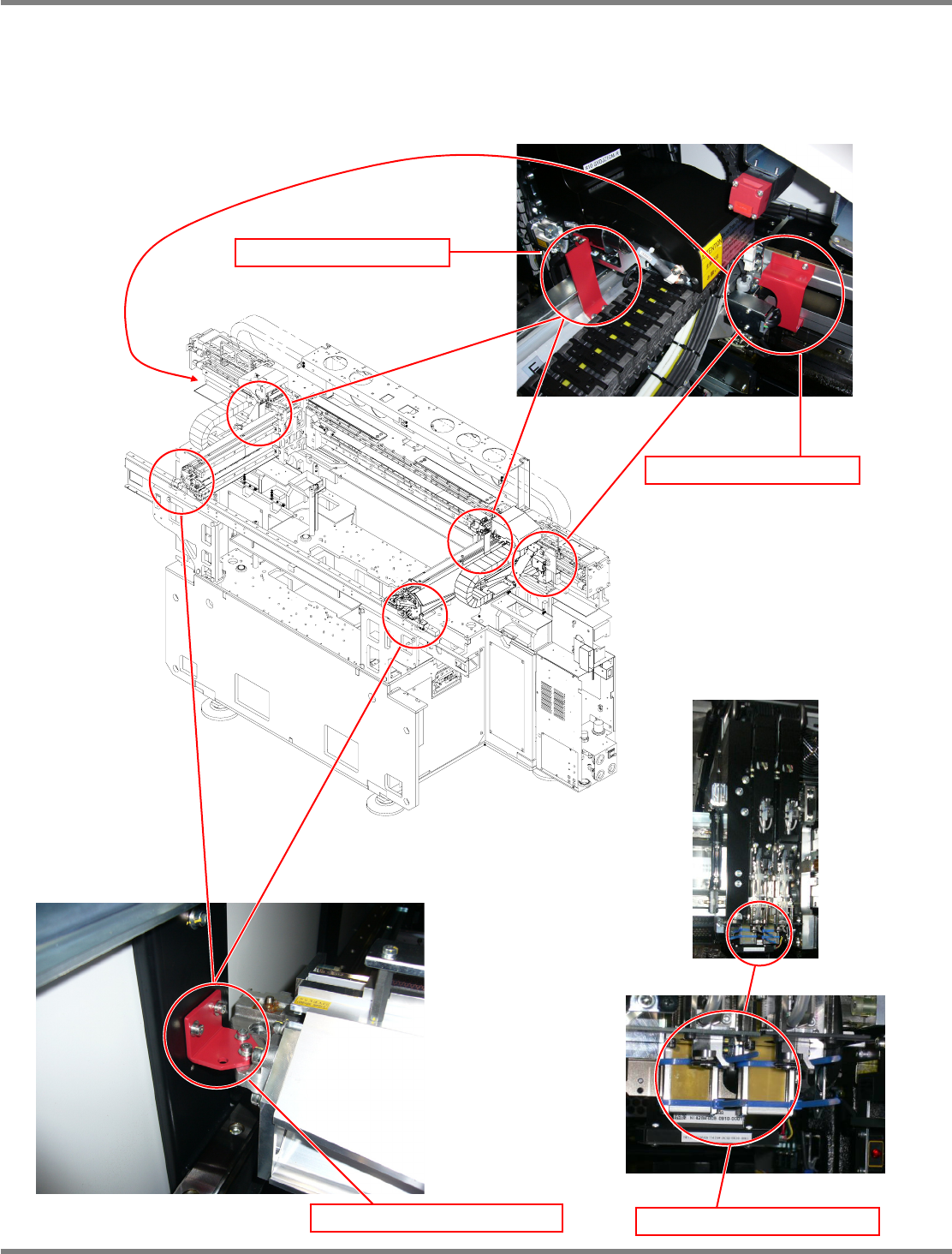

1.2.3
固定托架
(
红色
)
的拆卸
本机搬运时为了使
X
轴和
Y
轴不移动，使用固定托架
(
红色
)
对其固定。
共有
6
个固定托架要全部拆下。保管好拆下的固定托架。
(2
吸嘴头配备了专用挡块
(
橡胶材质
)
，取下之后请妥善保管。
)
EJM9B-BA00
Y
轴随动侧固定用托架
X
轴固定托架
Y
轴固定托架
2
吸嘴头的情形
2 吸嘴头扎 U 嗯用挡块
NPM-D
安装篇
1.2
设置步骤
EJM1DC-MB-01I-00 Page 1-19

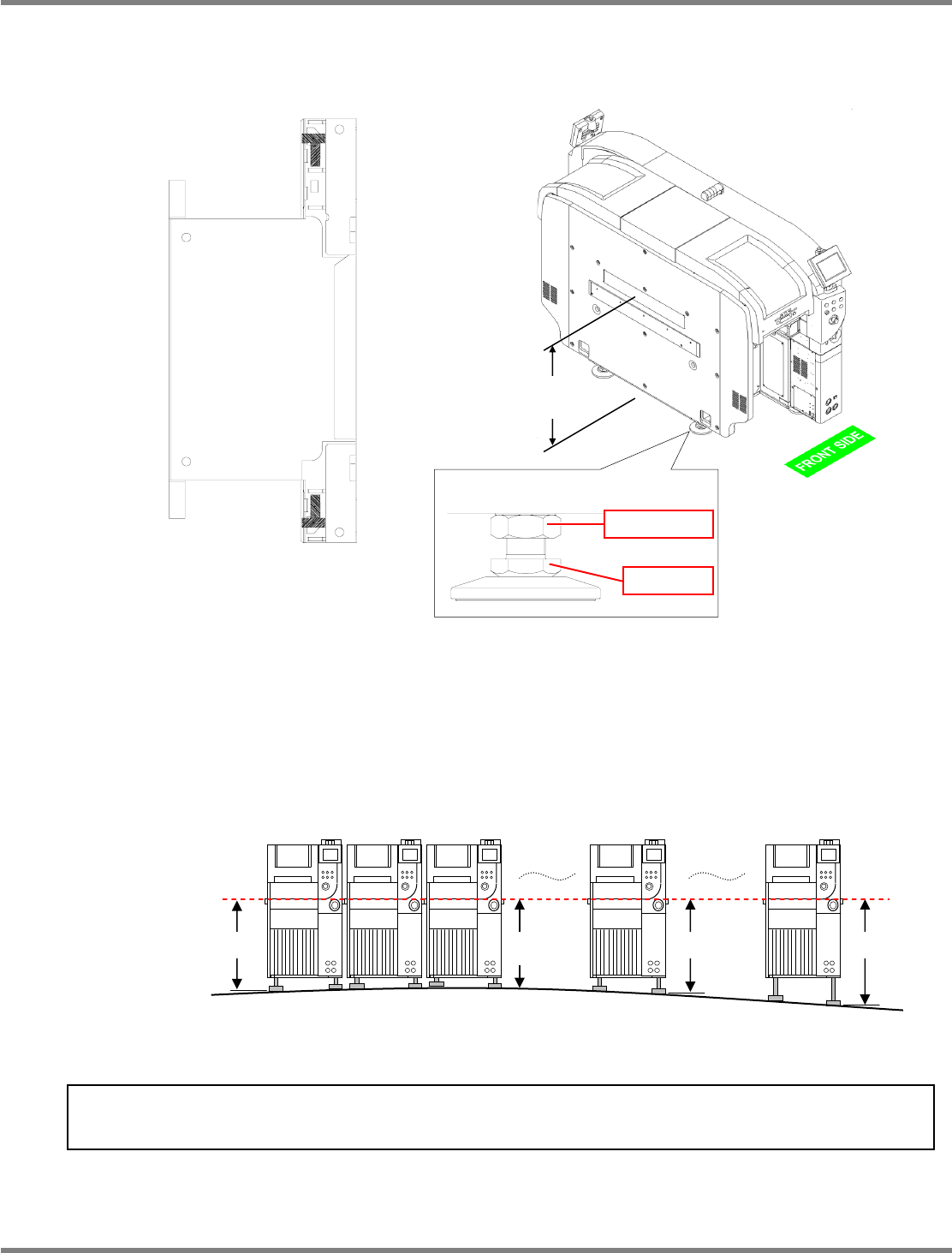

1.2.4
调整水平的位置
在下图所示位置安装水平仪
(0.02 mm/m)
，用调整螺栓调整至
1
刻度
(0.02 mm/m)
以下。调整后，请拧紧
锁定螺母对其固定。
○
:
调整螺栓
4
处
■
:
水平仪设置位置
4
处
有关基板传送高度
NPM-D
的标准基板传送高度是
900 mm ~ 920 mm
。
根据客户工厂的地面状态，生产线的基板传送高度如下图可能会有变化。
下图
#3, #18
，交换台车会有不能正常连接的可能性。
一条生产线中所有的
NPM-D
的基板传送高度如果有不是
900 mm ~ 920 mm
的情况，请事先联络。
通知
•
我们推荐安装后以半年一次左右的频度确认水平状态。
基板搬送高度
900 mm
调整螺栓
锁定螺母
调整螺栓
900 mm
基板传送高度
#10
#1 #2 #3 #18
885 mm
920 mm
地面
不可
连
接
940 mm
不可
连
接
可连接 可连接
NPM-D
安装篇
1.2
设置步骤
Page 1-20 EJM1DC-MB-01I-00
1.2.5
信号塔和调整角度
出厂时的状况显示灯各个颜色分别代表如下意义。
绿
:
自动运转时亮灯
黄
:
元件用完时亮灯
红
:
错误停止时亮灯
蓝或红
:
连结在一起的设备中，在瓶颈设备
(
循
环时间最长的设备
)
上蓝色灯会亮。此外，按紧
急停止开关时，红色灯会亮。
∗
上述的设定内容可更改。
信号塔在出厂时为横向放置出厂，但是也可调整其角度。
1
使用六角扳手松开调整螺栓。
2
调整角度后拧紧调整螺栓。
调整螺栓
