NPM-D 安装篇 1.2 设置步骤 EJM1DC-MB-01I-00 Page 1-23 1.2.7 空气源的连接 1. 在图的 A 部供给压缩空气。 2. 供给使用了空气干燥器的洁净空气。 ∗ 气压 : 0.5 MPa ~ 0.8 MPa ( 连接软管的供给口尺寸为 3/8) 空气供给之后用调节器把气压调至 0.5 MPa ~ 0.55 MPa 。 空气供给量 : 100 L/min (A.N.R.) 一次空气供给侧 调节器 A
NPM-D
安装篇
1.2
设置步骤
Page 1-22 EJM1DC-MB-01I-00
4
使用附带的专用螺丝刀，在电源端子上
连接电缆。
∗
请确认工厂侧的
PE
线是否已接到地线。
∗
推荐端子连接销
制造厂商
: PHOENIX CONTACT
型号
: AI 4-12 GY
或是
AI 6-12 YE
∗
连接电缆时，请先连接
PE
线之后，再按
L1
→
L2
→
L3
的顺序进行连接。
∗
将每个电缆连接到变压器的各电压分支时，请
使用附带的专用螺丝刀。
此时，请将棒端子十分插入。
∗
请拉紧电缆确认是否已确实固定在端子台上。
EJM9B-AB01
L1 L2 L3 PE
L1
L2
L3
PE
主电源端子
N210100715AB
NPM-D
安装篇
1.2
设置步骤
EJM1DC-MB-01I-00 Page 1-23
1.2.7

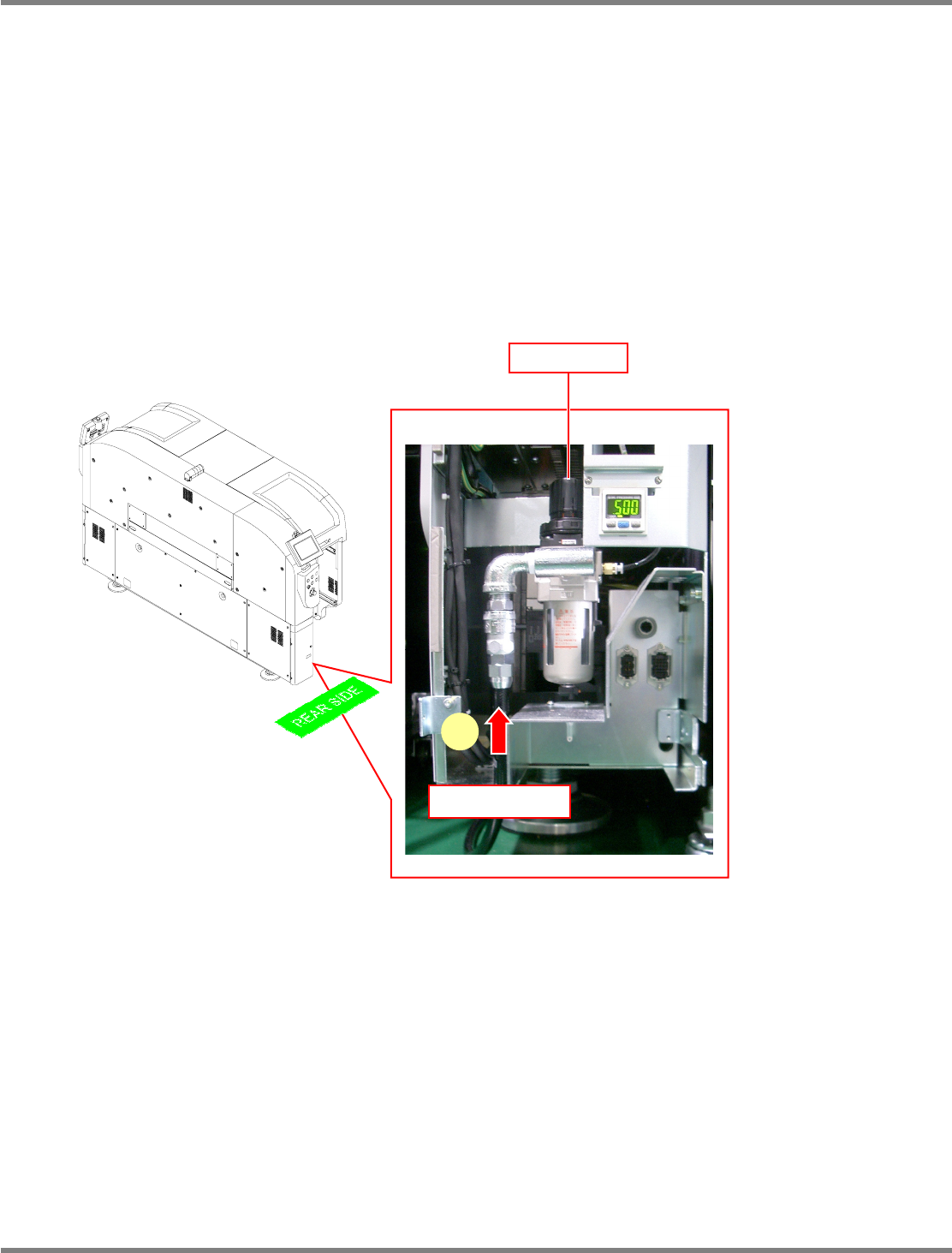

空气源的连接
1.
在图的
A
部供给压缩空气。
2.
供给使用了空气干燥器的洁净空气。
∗
气压
: 0.5 MPa ~ 0.8 MPa
(
连接软管的供给口尺寸为
3/8)
空气供给之后用调节器把气压调至
0.5 MPa ~ 0.55 MPa
。
空气供给量
: 100 L/min (A.N.R.)
一次空气供给侧
调节器
A
NPM-D
安装篇
1.2
设置步骤
Page 1-24 EJM1DC-MB-01I-00
1.2.8
确认电源、空气源的连接
配线、连接作业完了后，请按照如下顺序确认连接是否正确。
1.
请确认供电电压与贴在本机上的供电电压显示标牌的电压相一致。
1
拆下本机前面的右侧面盖。
∗
此盖用螺栓固定
4
处。
2

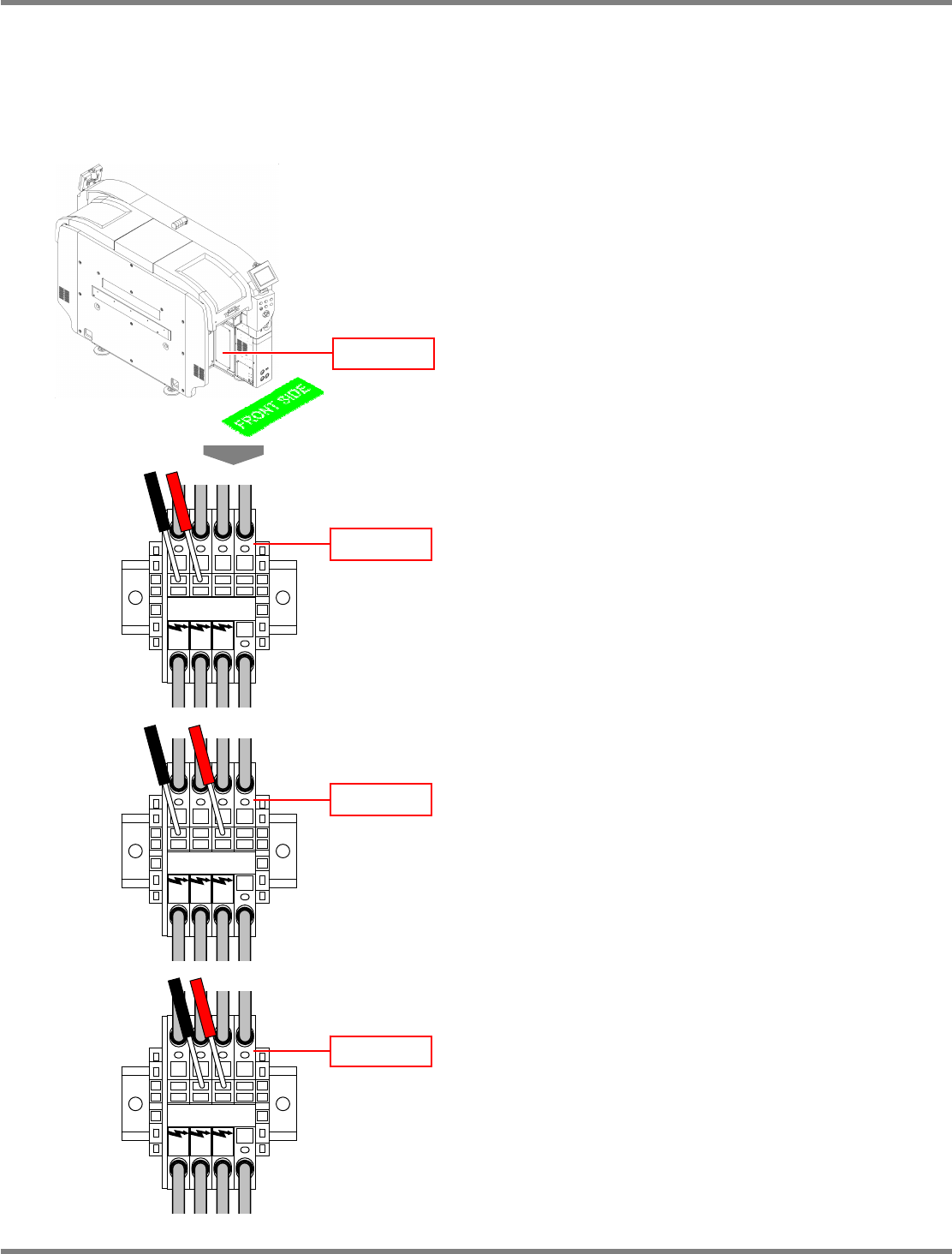

如左图所示，确认供给电源
(3
处
)
的
电压与贴在本机上的供电电压显示标
牌的电压相一致。
∗
关于一次侧电源电压的条件，请参照
“1.1.4
电
源、空气源
第
3
项
”
。
EJM4A-AA
盖
主电源端子
L1 L2 L3 PE
主电源端子
L1 L2 L3 PE
主电源端子
L1 L2 L3 PE
