NPM-D 安装篇 1.5 连接托盘供料器 Page 1-60 EJM1DC-MB-01I-00 1.5.3 托盘供料器 ( 选购件 ) 的吸着位置示教 ∗ 仅限于 8 吸嘴头、 2 吸嘴头的操作。 ∗ 托盘供料器的吸着位置示教， 请务必在托盘供料器的设置及托盘供料器的安装 和卸下作业时进行。 1 按主菜单的 。 2 按子菜单的 。 3 按 [STEP 4] 。 4 按 [ 托盘 ] 。 5 按 + [ 吸附高度 ] 。 6 将伺服开关…
NPM-D
安装篇
1.5
连接托盘供料器
EJM1DC-MB-01I-00 Page 1-59
1.5.2
托盘供料器
(
选购件
)

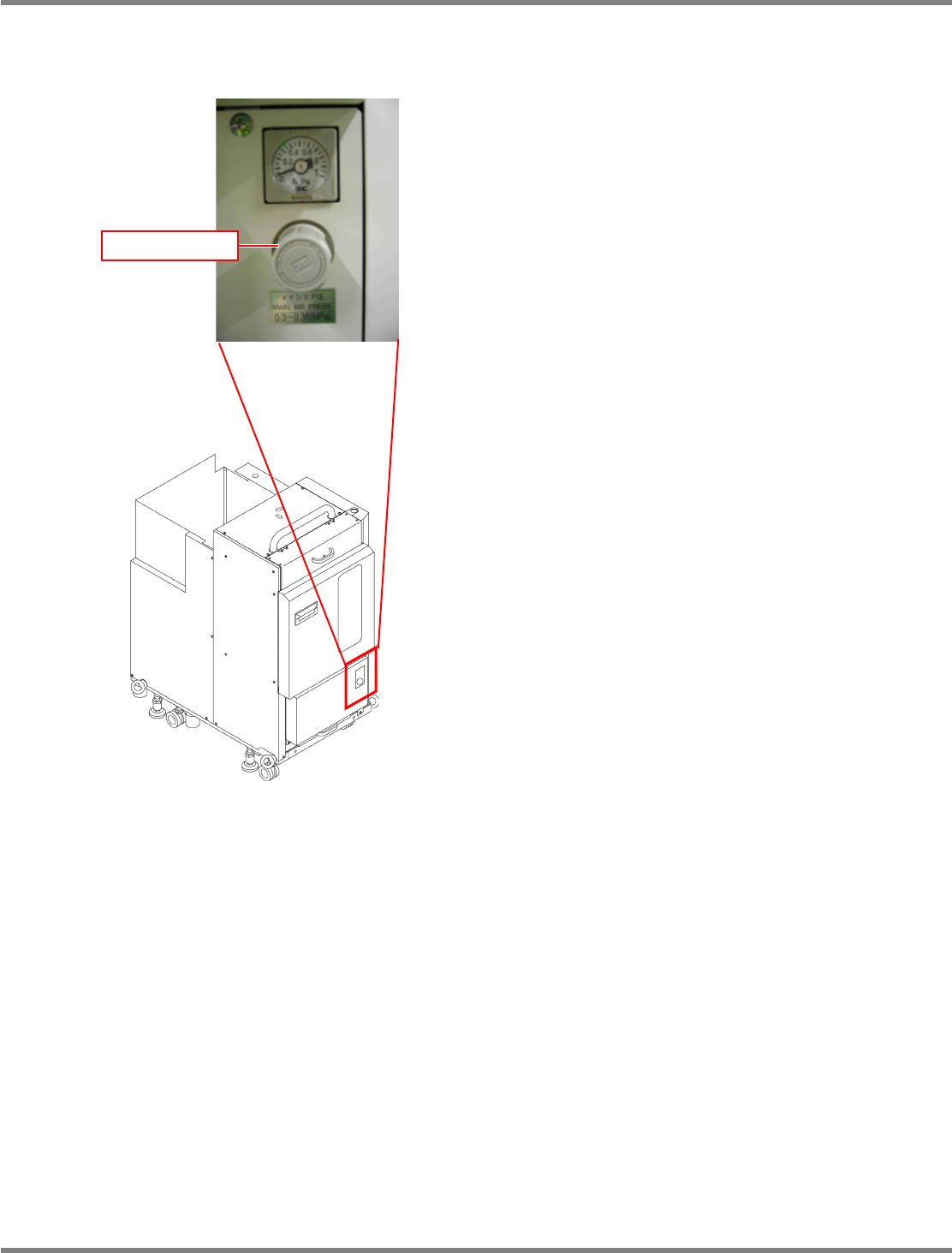

空气压力的确认
1
确认空气压力。
∗
指定的空气压力
: 0.3 MPa ~ 0.35 MPa
2
超出设定范围时，旋转调节器调整。
解除锁定
压力调整
锁定
调节器
NPM-D
安装篇
1.5
连接托盘供料器
Page 1-60 EJM1DC-MB-01I-00
1.5.3
托盘供料器
(
选购件
)
的吸着位置示教
∗
仅限于
8
吸嘴头、
2
吸嘴头的操作。
∗
托盘供料器的吸着位置示教，请务必在托盘供料器的设置及托盘供料器的安装和卸下作业时进行。
1
按主菜单的
。
2
按子菜单的
。
3
按
[STEP 4]
。
4
按
[
托盘
]
。
5
按
+ [
吸附高度
]
。
6
将伺服开关置于
OFF
。
7
打开安全盖。
UnitAdjustAxisOrigin-01C00
1
2
UnitCalibTrayPos-01C00
3
4
5
NPM-D
安装篇
1.5
连接托盘供料器
EJM1DC-MB-01I-00 Page 1-61
8
安装吸嘴。
∗
8
吸嘴头
请在交换器
11
上安装
230C
吸嘴。
∗
2
吸嘴头
请在交换器
11
上安装
1002
号吸嘴。
9
关闭安全盖。
10
将伺服开关置于
ON
。
11
按
+ [
确认
]
。
•
将会进行校准。
12
确认是否已正常结束。
13
按
+ [
吸附位置
1]
。
•
将会进行校准。
UnitCalibTrayPos-02C02
11
UnitCalibTrayPos-03C00
13
12
