NPM-D 安装篇 1.1 设置准备 Page 1-14 EJM1DC-MB-01I-00 5 将 U 、 V 、 W 连接到同一电压值的分支 上。 ( 图 2) ∗ 将各条电缆连接到变压器的各电压分 支时，请 使用附带的专用螺丝刀。 此时，请将棒端子十分插入。 6 安装本机前面右侧的盖。 FRONT SIDE ( 图 2) 必须更换为同电压的分支
NPM-D
安装篇
1.1
设置准备
EJM1DC-MB-01I-00 Page 1-13
例
2)
AC 200 V
AC 400 V
时

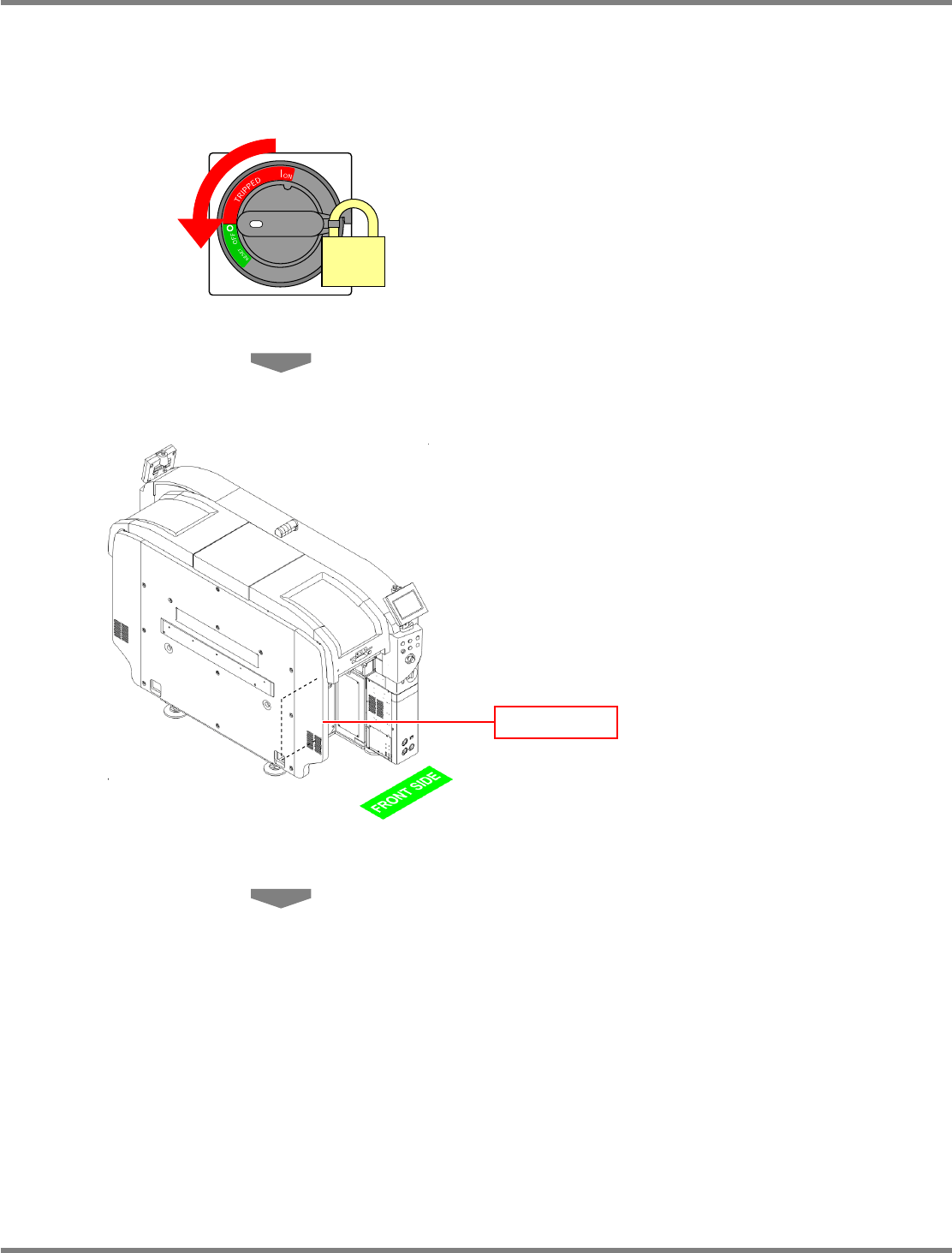

主电源开关的锁定、标记牌
1
将主电源开关置于
OFF
。
(
确认是否已处于
OFF
状态。
)
2
锁上主电源开关，并保管好钥匙。
3
确认工厂方面的供电电压。
4
卸下本机前面的盖。
EJM9B-AB01
盖
NPM-D
安装篇
1.1
设置准备
Page 1-14 EJM1DC-MB-01I-00
5
将
U
、
V
、
W
连接到同一电压值的分支
上。
(
图
2)
∗
将各条电缆连接到变压器的各电压分支时，请
使用附带的专用螺丝刀。
此时，请将棒端子十分插入。
6
安装本机前面右侧的盖。
FRONT SIDE
(
图
2)
必须更换为同电压的分支
NPM-D
安装篇
1.1
设置准备
EJM1DC-MB-01I-00 Page 1-15
2.
重新换贴供电电压表示标牌的数值部分。
如下标牌表示向本机的供电电源电压。
若要变更供电电源电压，请将供电电压表示标牌的数值部分重新贴为新的标牌。
另外，此时请根据供电电源电压，将供电电压表示标牌上的数值对准
T
。
∗
在重新粘贴标牌时，请订购新的标牌。
并且，请将粘贴面的粘接剂用酒精之类擦拭干净。
供电电压表示标牌的数值部分
供电电压表示标牌粘贴位置
供电电压表示标牌
EJM9B-AB01
