NPM-D 安装篇 2.4 其它规格 Page 2-44 EJM1DC-MB-02I-00  12 吸嘴吸头的吸嘴布局 可以安装 12 根能对应 6 mm × 6 mm 以下元件的吸嘴 ( 如上页所示的标准吸嘴 ) 。 12 吸嘴吸头的吸嘴布局和最大安装 数量 ( 图为俯视状态图 )  超过 6 mm × 6 mm 的部品有吸着限制。 ( 只对应偶数吸嘴。 ) 0402 ≤ 元件范围 ≤ 6 mm ± 6 mm 6 mm ± 6 m…

100%1 / 200
NPM-D
安装篇
2.4
其它规格
EJM1DC-MB-02I-00 Page 2-43
12
吸嘴吸头时
(
单位
: mm)
吸嘴
No.
203ZSN
、
203ZS
对象部品
(
有代表性的例子
)
140SN
、
140S
对象部品
(
有代表性的例子
)
形状
EJM8A-121E
0402R, C
EJM8A-122E
AI
电解
,
SOP
吸嘴
No.
225CSN
、
225CS
对象部品
(
有代表性的例子
)
226CSN
、
226CS
对象部品
(
有代表性的例子
)
形状
0603R, C
0603R, C
1005R, C
吸嘴
No.
230CSN
、
230CS
对象部品
(
有代表性的例子
)
235CSN
、
235CS
对象部品
(
有代表性的例子
)
形状
1005R, C
1608R, C
1608R, C
2012R, C
3216R, C
SS-Mini Tr, Di
S-Mini Tr, Di
吸嘴
No.
240CSN
、
240CS
对象部品
(
有代表性的例子
)
形状
EJM4A-421E
3216R, C
4532R, C
TAN-X
NPM-D
安装篇
2.4
其它规格
Page 2-44 EJM1DC-MB-02I-00
12

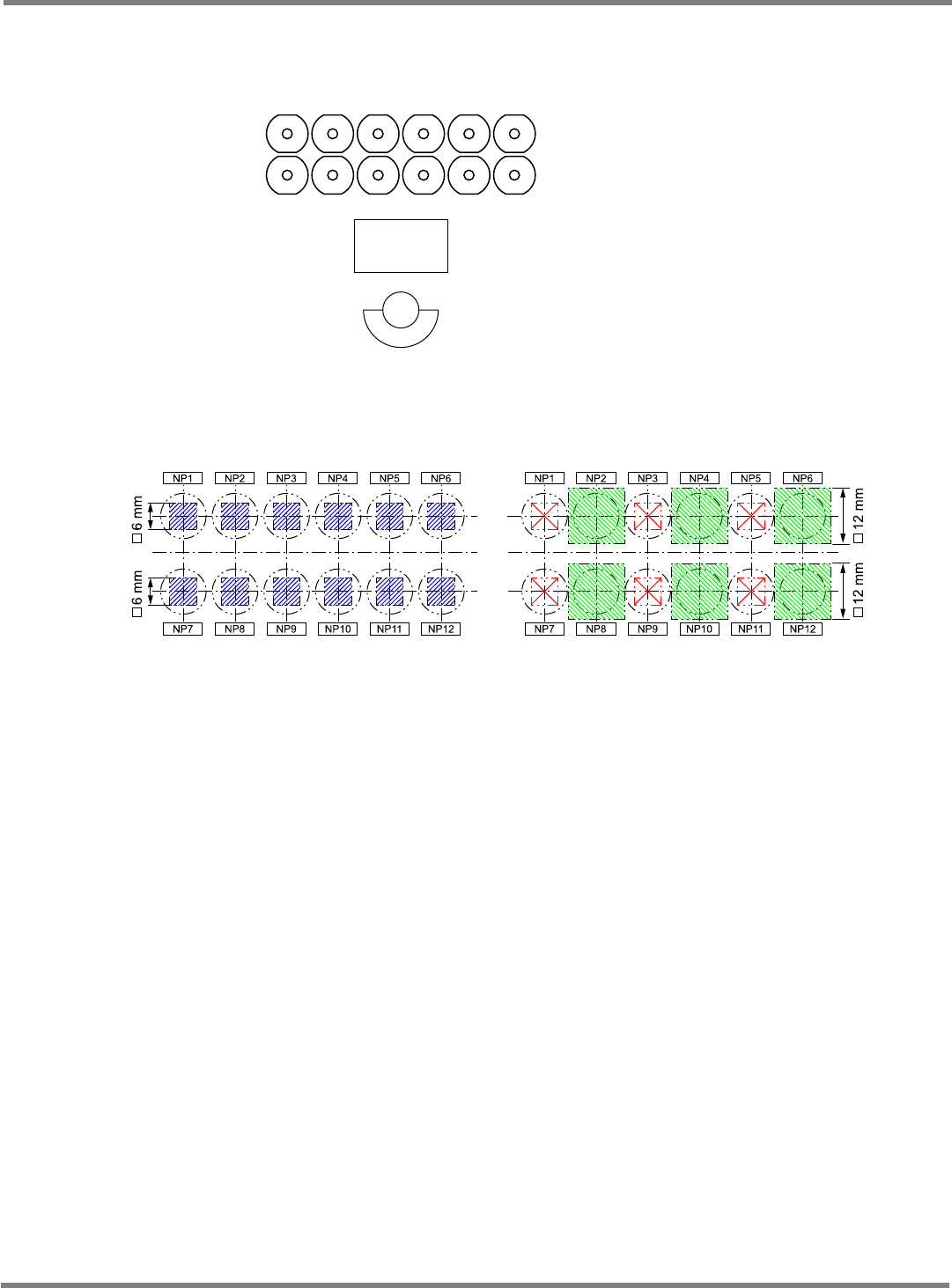

吸嘴吸头的吸嘴布局
可以安装
12
根能对应
6 mm
×
6 mm
以下元件的吸嘴
(
如上页所示的标准吸嘴
)
。
12
吸嘴吸头的吸嘴布局和最大安装数量
(
图为俯视状态图
)
超过
6 mm
×
6 mm
的部品有吸着限制。
(
只对应偶数吸嘴。
)
0402
≤
元件范围
≤
6 mm
±
6 mm 6 mm
±
6 mm
<
元件范围
≤
12 mm
±
12 mm
EJM8A-201E
1 2 3 4 5 6
7 8 9 10 11 12
基板识别
照相机
NPM-D
安装篇
2.4
其它规格
EJM1DC-MB-02I-00 Page 2-45
8
吸嘴吸头时
(
单位
: mm)
吸嘴
No.
140N
、
140
对象部品
(
有代表性的例子
)
225CN
、
225C
对象部品
(
有代表性的例子
)
形状
444C-007E
TAN-D
AI
电解
-D
SOP, SOJ
PLCC, CSP
0603R, C
吸嘴
No.
226CN
、
226C
对象部品
(
有代表性的例子
)
230CN
、
230C
对象部品
(
有代表性的例子
)
形状
0603R, C
1005R, C
1005R, C
1608R, C
吸嘴
No.
235CN
、
235C
对象部品
(
有代表性的例子
)
240CN
、
240C
对象部品
(
有代表性的例子
)
形状
1608R, C
2012R, C
3216R, C
SS-Mini Tr, Di
S-Mini Tr, Di
444C-006E
3216R, C
4532R, C
TAN-X
