NPM-D 安装篇 1.2 设置步骤 Page 1-24 EJM1DC-MB-01I-00 1.2.8 确认电源、空气源的连接 配线、连接作业完了后，请按照如下 顺序确认连接是否正确。 1. 请确认供电电压与贴在本机上的供电 电压显示标牌的电压相一致。 1 拆下本机前面的右侧面盖。 ∗ 此盖用螺栓固定 4 处。 2 如左图所示，确认供给电源 (3 处 ) 的 电压与贴在本机上的供电电压显示标 牌的电压相一致。 ∗ 关于一次侧电源电压的条…
NPM-D
安装篇
1.2
设置步骤
EJM1DC-MB-01I-00 Page 1-23
1.2.7
空气源的连接
1.
在图的
A
部供给压缩空气。
2.
供给使用了空气干燥器的洁净空气。
∗
气压
: 0.5 MPa ~ 0.8 MPa
(
连接软管的供给口尺寸为
3/8)
空气供给之后用调节器把气压调至
0.5 MPa ~ 0.55 MPa
。
空气供给量
: 100 L/min (A.N.R.)
一次空气供给侧
调节器
A
NPM-D
安装篇
1.2
设置步骤
Page 1-24 EJM1DC-MB-01I-00
1.2.8
确认电源、空气源的连接
配线、连接作业完了后，请按照如下顺序确认连接是否正确。
1.
请确认供电电压与贴在本机上的供电电压显示标牌的电压相一致。
1
拆下本机前面的右侧面盖。
∗
此盖用螺栓固定
4
处。
2
如左图所示，确认供给电源
(3
处
)
的
电压与贴在本机上的供电电压显示标
牌的电压相一致。
∗
关于一次侧电源电压的条件，请参照
“1.1.4
电
源、空气源
第
3
项
”
。
EJM4A-AA
盖
主电源端子
L1 L2 L3 PE
主电源端子
L1 L2 L3 PE
主电源端子
L1 L2 L3 PE
NPM-D
安装篇
1.2
设置步骤
EJM1DC-MB-01I-00 Page 1-25
2.
请确认真空状态。
∗
如果吸嘴座不抽空气，却喷出空气的话，有可能真空泵电机在逆旋转。需要重新确认一次侧电源
的配线。
真空状态的确认顺序
投入电源后系统将会自动确认真空泵电机的相位。
如果显示错误画面，请确认所显示的内容，然后确认一次侧电源的各相
(L1
、
L2
、
L3)
的连接。

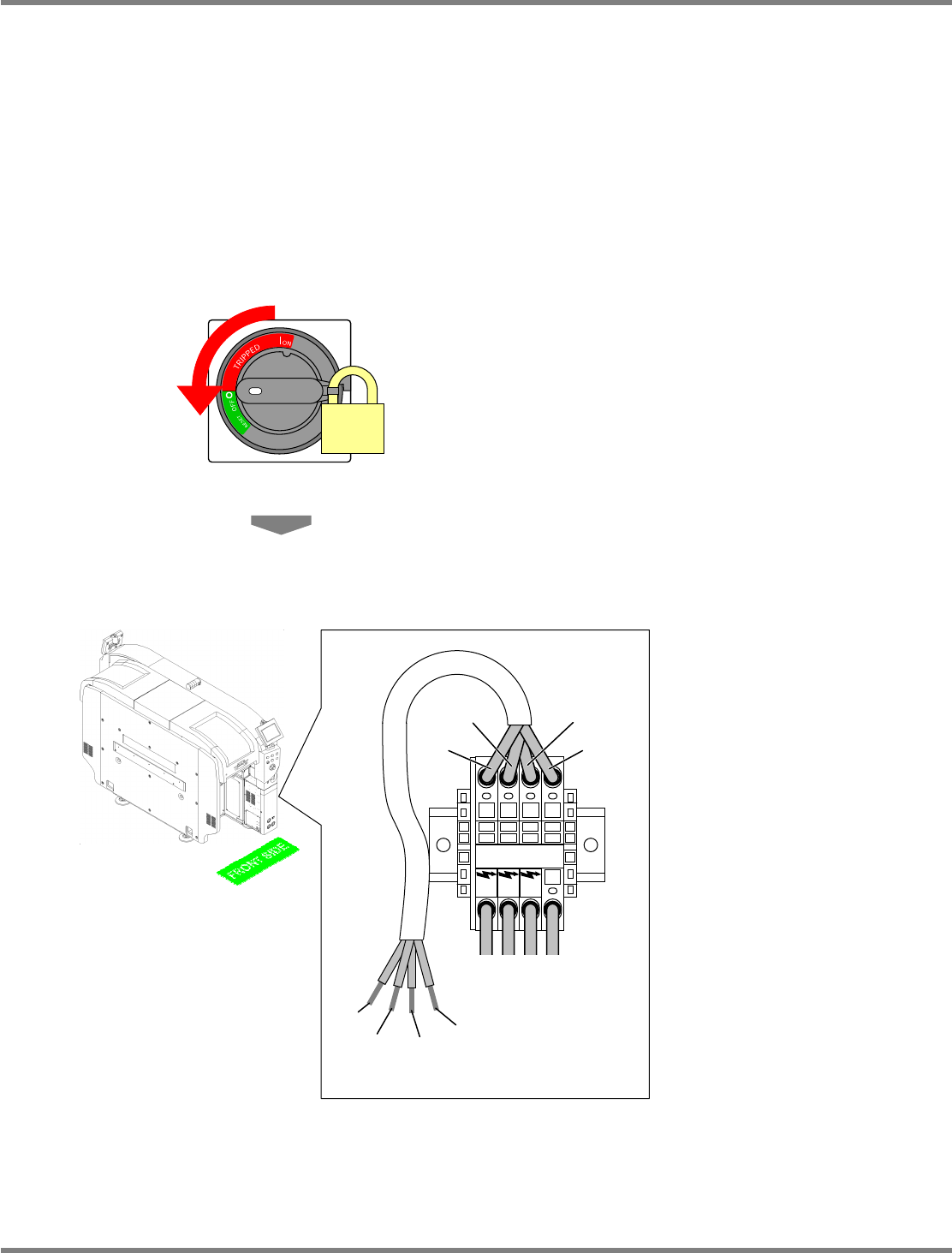

主电源开关的锁定、标记牌
1
将主电源开关置于
OFF
。
(
确认是否已处于
OFF
。
)
2
锁上主电源开关，并保管好钥匙。
3
确认工厂方面的供电电压。
∗
有可能未照下图连接。请确认一次电源的连接。
EJM4A-AA01
电源供给用
4
芯电缆
L1 L2 L3 PE
L1
L2 L3
PE
L2
L1
L3
PE
