NPM-D 安装篇 1.6 2D 检查吸头 ( 选购件 ) Page 1-66 EJM1DC-MB-01I-00 3 外围设备的连接 在此说明外围设备的连接方法。 1. 显示器 拆下检查 BOX 的连接器 ‘MONITOR’ 上的连接器盖，然后连接显 示器电缆的连接器。 拧紧电缆侧连接器的 2 个锁定螺钉，固定连接器。 2. 键盘及鼠标 将检查 BOX 的 USB 连接部盖向右转 90 度，打开连接孔。 把手指挂在连接孔里面，并拆下盖。…
NPM-D
安装篇
1.6 2D
检查吸头
(
选购件
)
EJM1DC-MB-01I-00 Page 1-65
2
外围设备的规格
在此说明要连接的外围设备所需要的各种规格。
1.
显示器
分辨率
1024
×
768
以上
显示颜色
约
1677
万以上颜色
映像输入信号
模拟
RGB
连接电缆
长度
5m
以下
推荐使用
R
、
G
、
B
各信号线为
75
Ω
同轴电缆的电缆。
∗

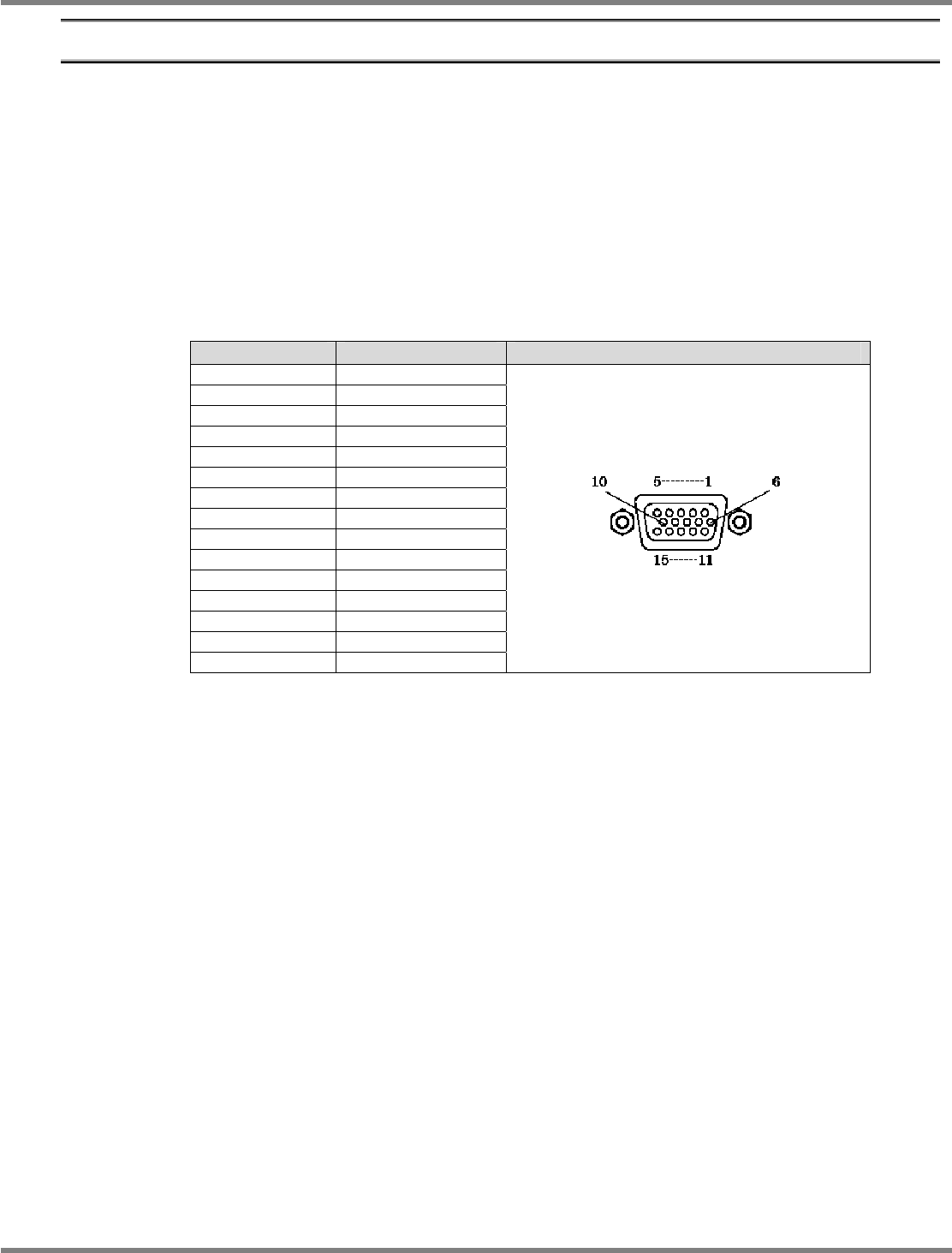

连接显示器的检查
BOX
侧连接器
‘MONITOR’
的形状及销的配置如下所示。
连接器
:
小型
D-sub15
销
(
螺母
)
端子编号
信号名
销接口
1 RED
2 GREEN
3 BLUE
4 NC
5 GND
6 GND
7 GND
8 GND
9 VP50
10 GND
11 NC
12 SDA-10
13 HSYNC+10
14 VSYNC+10
15 SCL-10
2.
键盘
语言
英文或者日文
对应
OS Windows XP
连接接口
USB
1.1 / 2.0
连接电缆
必须获取要使用的键盘的
USB
规格认证
长度
5 m
以下
∗
从检查
BOX
的
USB
连接器可抽出的电源电流最大为
500 mA (DC
+
5 V)
。
3.
鼠标
对应
OS Windows XP
连接接口
USB
1.1 / 2.0
连接电缆
必须获取要使用的鼠标的
USB
规格认证
长度
5 m
以下
∗
从检查
BOX
的
USB
连接器可抽出的电源电流最大为
500 mA (DC
+
5 V)
。
4.
网络
LAN
方式
IEEE802.3ab (1000BASE-T)
请使用符合上述规格的连接电缆、网络机器。
NPM-D
安装篇
1.6 2D
检查吸头
(
选购件
)
Page 1-66 EJM1DC-MB-01I-00
3
外围设备的连接
在此说明外围设备的连接方法。
1.
显示器

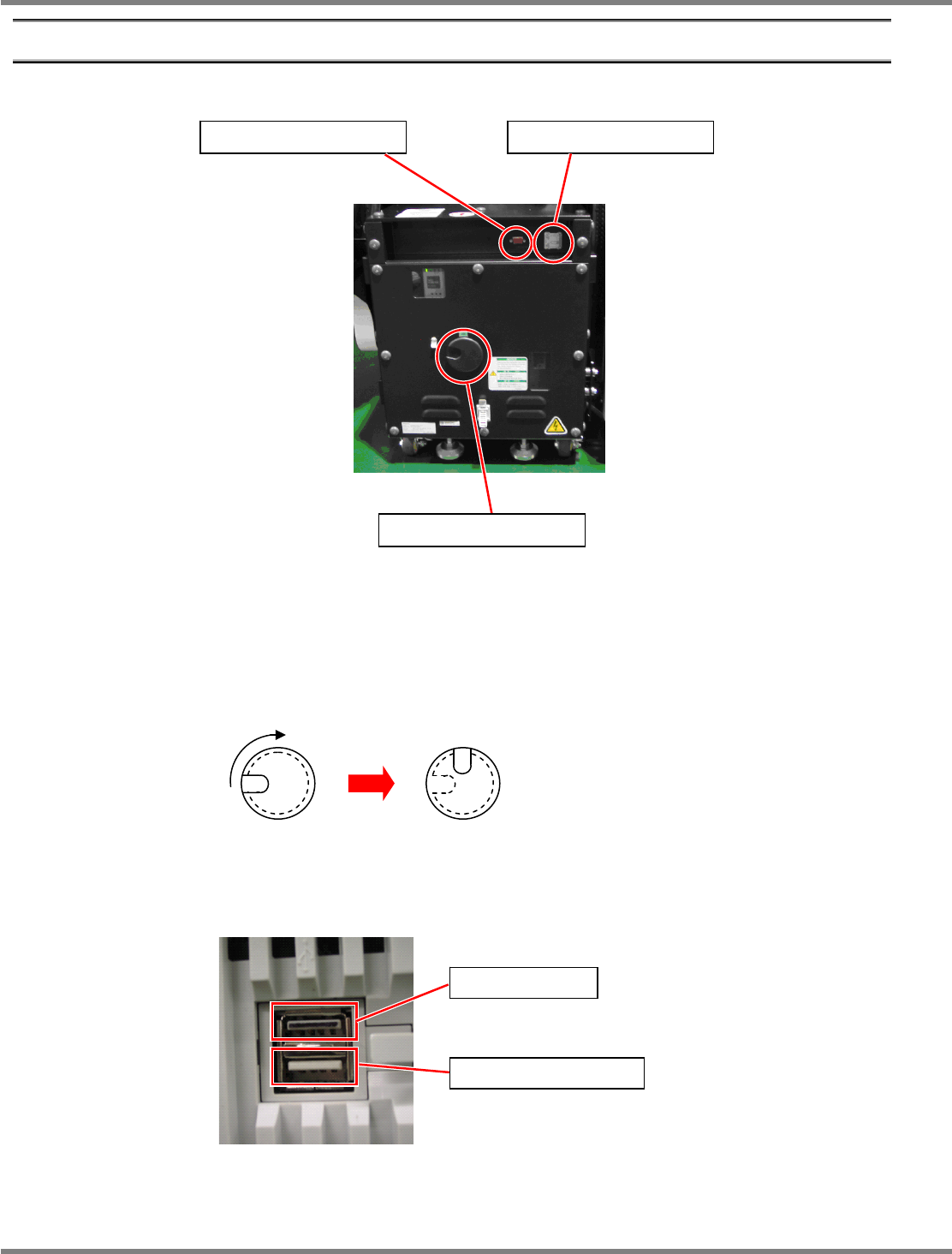

拆下检查
BOX
的连接器
‘MONITOR’
上的连接器盖，然后连接显示器电缆的连接器。
拧紧电缆侧连接器的
2
个锁定螺钉，固定连接器。
2.
键盘及鼠标
将检查
BOX
的
USB
连接部盖向右转
90
度，打开连接孔。
把手指挂在连接孔里面，并拆下盖。
将
USB
电缆的连接器从已拆下盖的开口部连接到检查
BOX
里面的
FA
电脑
USB
连接器上。上下
排列
2
个
USB
连接器，应接到下侧的连接器。如果接到涂上黑色的上侧连接器，不会工作。
不可连接
连接
USB
电缆
连接器
‘ETHERNET’
连接器
‘MONITOR’
USB
连接部
NPM-D
安装篇
1.6 2D
检查吸头
(
选购件
)
EJM1DC-MB-01I-00 Page 1-67
连接
USB
电缆后安装盖，此时必须使电缆经路与连接孔一致。
键盘及鼠标要同时连接时，需要在检查
BOX
和键盘
/
鼠标之间设置
USB HUB (
集线器
)
。
USB
HUB
（集线器）请另行准备。
∗
1
推荐使用自供电式的
USB HUB
（集线器）。此时需要对
USB HUB
（集线器）另行
供给电源。
使用总线供电式的集线器时，必须将集线器、键盘、鼠标的耗费电流合计保持在
500
mA
以下。
3.
网络
打开检查
BOX
的连接器
‘ETHERNET’
的连接器盖，将以太网电缆接到
RJ-45
插座。
请勿接到连接
LWS
的网络以外的网络。

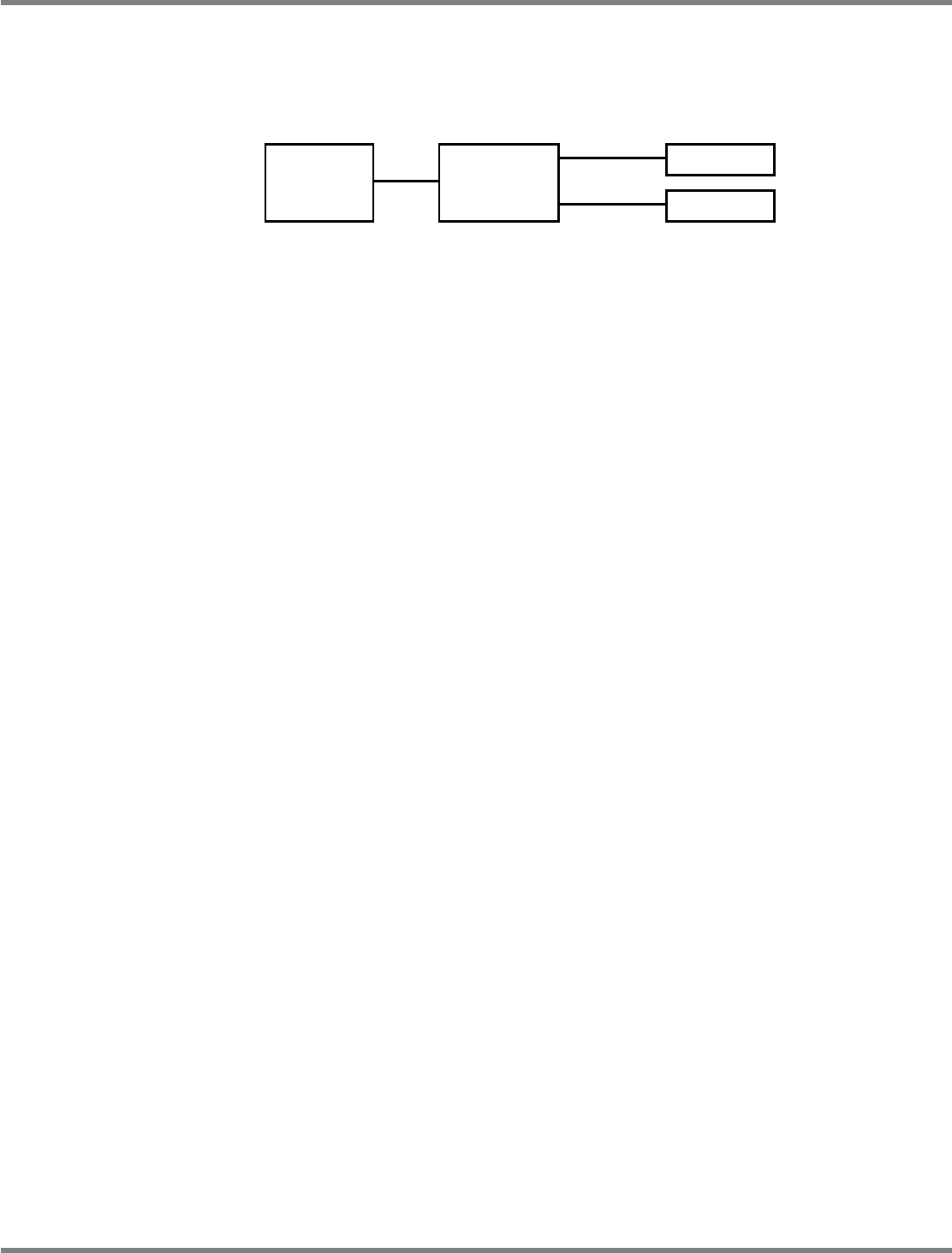

键盘及鼠标都要使用时的连接方式
检查
BOX
USB HUB
(
集线器
)
∗
1
鼠标
键盘
