( 1 0) 确认中断前的最后贴装元件状态。 “ 运行方式 ” 子菜单界面的 “ 单步开始 ” 栏内显示最后贴装步骤。目视确认该元件有否被贴装到线路板。 ( 11 ) “ 运行方式 ” 子菜单界面，按下 XY 工作台移动的 [ 最终贴装位置 ] 按钮。 ( 1 2) 按下主菜单栏的 [ 图像识别 ] 按钮，显示右上方 1 /4 的图像识别。 ( 1 3) 按动作 [ON] 按钮，在 2 秒钟内再按下操作台的 [ENABLE] 按…

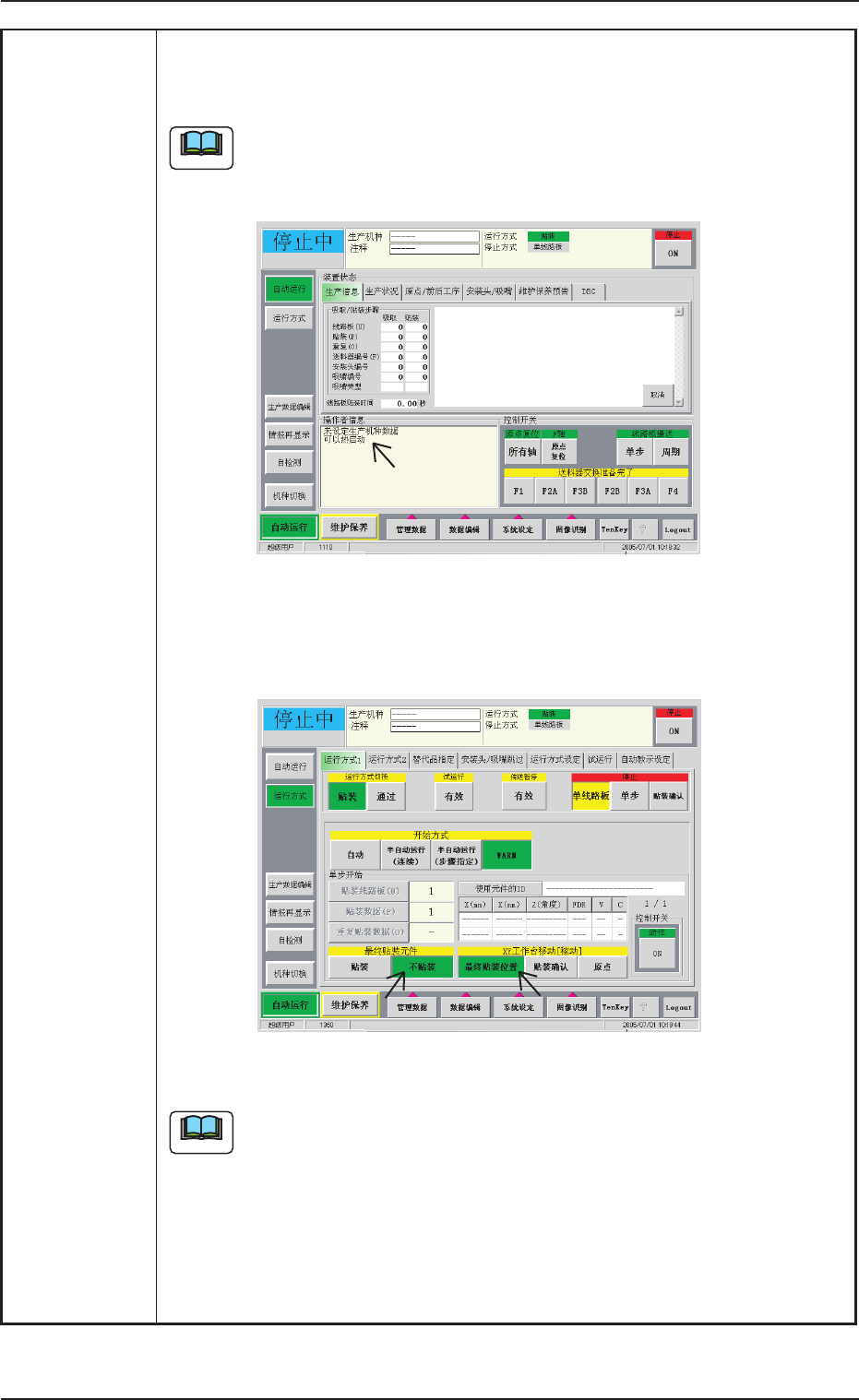

(8) “ 自动运行 ” 界面的 “ 操作者信息 ” 栏出现 “ 可以热启动 ” 的信息时，

表示进入可以热启动的状态。

(a)所谓可以热启动的状态指的是贴装元件过程中的生产中断情

况。

(b)在一个元件都未贴装的状态下运行中断时，无法进行热启动。

Fig.4B8 Fig.4B8

Fig.4B8

“

自动运行自动运行

自动运行 ”

子菜单界面子菜单界面

子菜单界面

(9) 按 “ 自动运行 ” 子菜单的[ 运行方式] 按钮，显示 “ 运行方式 ” 子菜单

界面。

Fig.4BFig.4B

Fig.4B

“

运行方式运行方式

运行方式 ”

子菜单界面子菜单界面

子菜单界面

((

(

可以热启动状态可以热启动状态

可以热启动状态

))

)

(a)可以热启动的状态时，“ 运行方式 ” 子菜单界面上显示[WARM]

按钮。

(b)无[WARM]按钮显示时，处于热启动对象外或发生异常后复原

步骤出错状态。此时，请在半自动步骤指定下进行复原。

2.3 [2.3 [

2.3 [

紧急停止紧急停止

紧急停止

]]

]

按钮被按时按钮被按时

按钮被按时

0507-003 2-24

Note

(10)确认中断前的最后贴装元件状态。

“ 运行方式 ” 子菜单界面的 “ 单步开始 ” 栏内显示最后贴装步骤。

目视确认该元件有否被贴装到线路板。

(11) “ 运行方式 ” 子菜单界面，按下 XY 工作台移动的[ 最终贴装位置] 按

钮。

(12)按下主菜单栏的[ 图像识别] 按钮，显示右上方 1 /4 的图像识别。

(13)按动作[ON]按钮，在 2 秒钟内再按下操作台的[ENABLE]按钮。

最终贴装位置显示为图像识别。

Fig.4BFig.4B

Fig.4B

1 01 0

1 0

“

运行方式运行方式

运行方式 ”

子菜单界面子菜单界面

子菜单界面

((

(

确认最后步骤确认最后步骤

确认最后步骤

))

)

(14)确认元件贴装状态，有未装情况时，“ 贴装 ” 最后元件、完成贴装时，

选择 “ 不贴装 ” 。

(15)按下 XY 工作台移动的[ 原点] ，按动作[ON]按钮后，在 2 秒钟内再按

操作台的 [ENABLE]按钮。

XY 工作台返回到原点。

(16)按下操作台的[START]按钮。

开始热启动。

(17)确认在热启动下生产的线路板是否正常地贴装了所有元件。

0507-003 2-25

2.3 [2.3 [

2.3 [

紧急停止紧急停止

紧急停止

]]

]

按钮被按时按钮被按时

按钮被按时

Note

2.3.2 2.3.2

2.3.2

通过运行中通过运行中

通过运行中

Table 4B5Table 4B5

Table 4B5

症状

(1) [POWER]按钮呈 “ 红色 ”，显示以下界面。

Fig.4B11Fig.4B11

Fig.4B11

要因 (1)[紧急停止] 按钮被按。

复原方法 (1) 请按[ 恢复] 按钮。

装置内通过过程中有线路板时，请清除。

(2) 解除[ 紧急停止] 按钮的锁定状态。

(3) 按住[POWER ON]按钮 1 秒钟以上，重新接通电源。

• [POWER ON]按钮呈 “ 黄绿色 ”，表示通电成功。若不呈 “ 黄绿色 ”，

而依然呈 “ 红色 ” 时，请再次确认原因后清除。

(4) 按 “ 自动运行 ” 菜单的[ 所有轴] 按钮，在 2 秒钟内按下操作台的

[ENABLE]按钮，进行全原点复位。

2.3 [2.3 [

2.3 [

紧急停止紧急停止

紧急停止

]]

]

按钮被按时按钮被按时

按钮被按时

0409-002 2-26

Note
