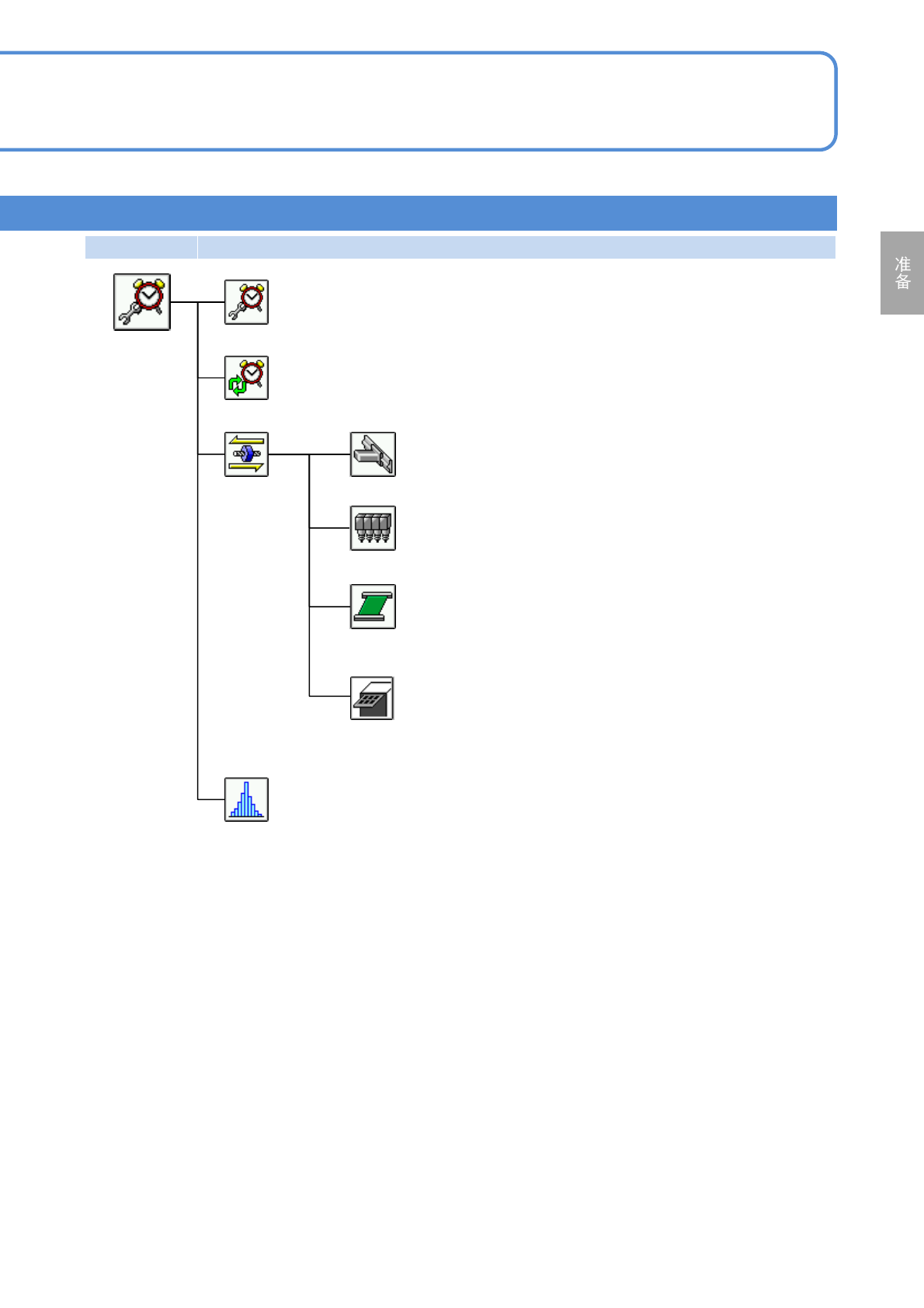

NPM-D3A EJM6EC-MB-02O-02
第1阶层 第2阶层 第3阶层 第4阶层
2-2-2-8
传送带
更换消磨零件
定期检查
确认各周期的检查项目和操作履历。
显示消磨零件的更换信息。
维护菜单
XY单元
进行XY单元的维护作业。
贴装头
进行贴装头的维护作业。
进行基板传送的维护作业。
维护作业
精度验证结果
显示精度验证结果。
托盘
进行托盘供料器的维护作业。
(设置托盘供料器时显示)
NPM-D3A EJM6EC-MB-02O-02

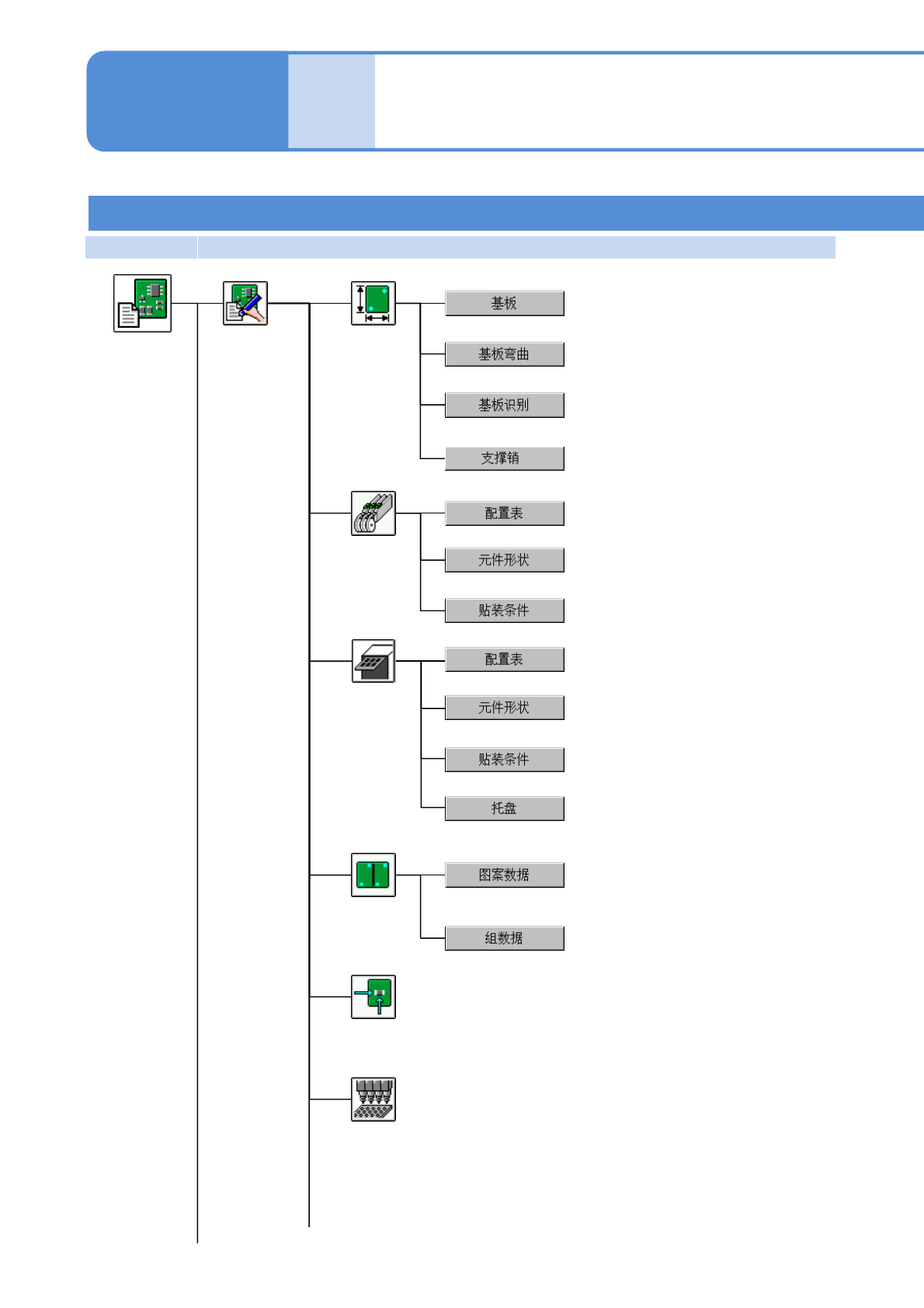

第1阶层 第2阶层 第3阶层 第4阶层
2-2-2-9
各部位
名称
菜单构成 5
実装データを確認、修正する。
基板
供料器
生产数据
菜单
修改
确认、修改基板数据。
确认、修改基板弯曲数据。
确认、修改基板识别数据。
设定供料器的状态。
输入、修改元件形状的数据。
输入、修改贴装条件的数据。
图案
确认、修改图案属性的数据。
确认、修改组属性的数据。
贴装
确认、修改生产数据。
确认、修改支撑销(自动更换用)的数
据。
操作篇
2-2-2
吸嘴存储器
显示吸嘴交换器的吸嘴信息。
工程师模式 3
托盘
设定托盘板的状态。
输入、修改元件形状的数据。
输入、修改贴装条件的数据。
输入、修改有关托盘尺寸及
间距等数据。

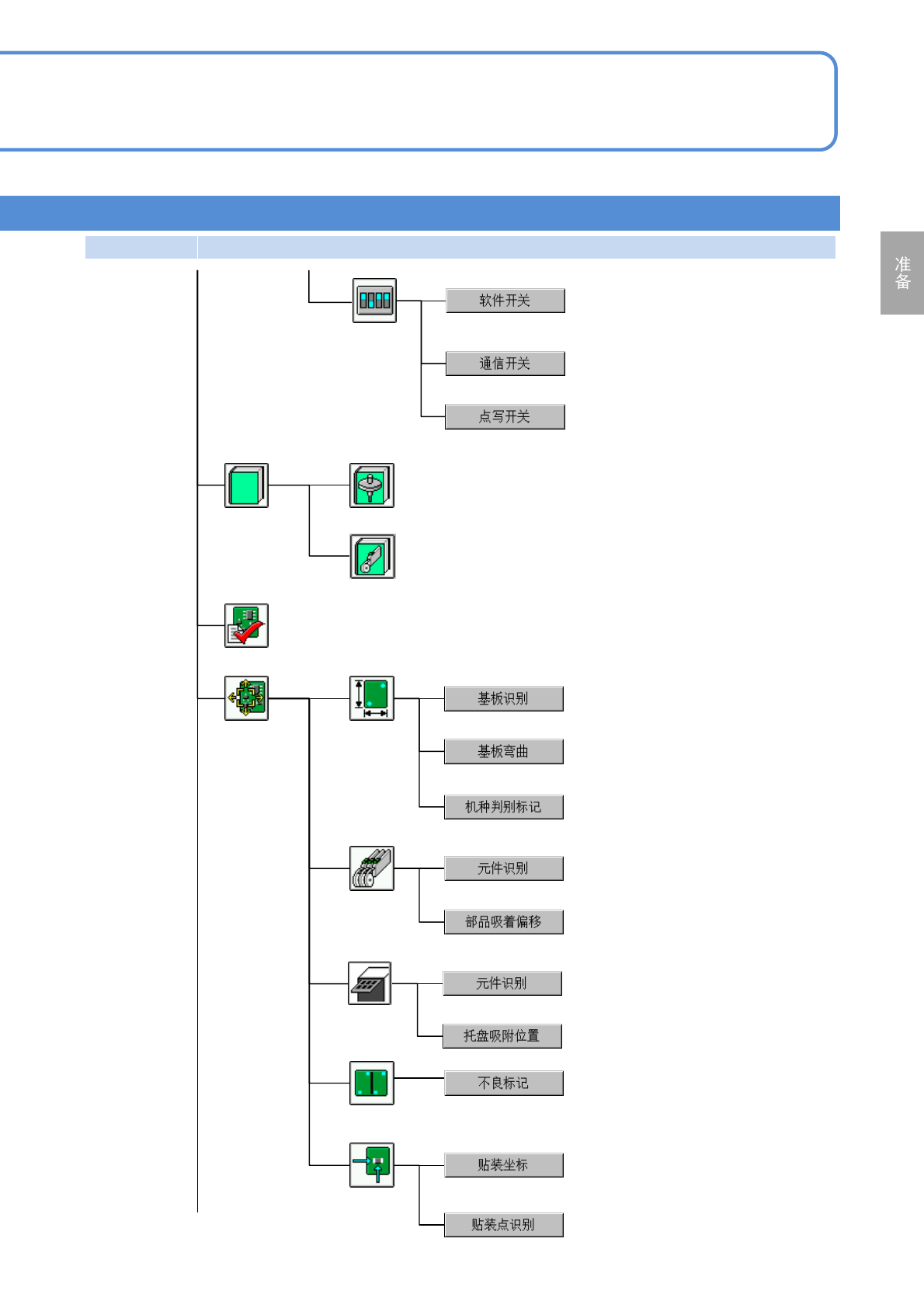

NPM-D3A EJM6EC-MB-02O-02
第1阶层 第2阶层 第3阶层 第4阶层
2-2-2-10
显示可以搭载的供料器程序库的数据。
显示可以使用的吸嘴程序库的数据。
贴装吸嘴
供料器
确认数据
确认生产数据
程序库
校正
基板
供料器
贴装
图案属性
确认基板识别动作，修改基板的识
别坐标。
元件吸着位置动作，设定吸着偏移量。
确认基板的贴装状态，确认为了修改
贴装偏移的条件。
确认不良标记识别动作，
修改不良标记坐标。
以贴装点单位选择条件贴装时
的贴装对象。
确认机种判别标记识别动作。
确认元件识别动作，修改元件数据。
确认基板弯曲动作，并修改测量点数
据。
软件开关
确认设定运转条件的软件开关
的设置状态。
确认设备的通信开关的设定状态。
(搭载转印单元时会显示)
确认转印条件。
(选项)
确认元件识别动作，修改元件数据。
元件吸着位置动作，
设定托盘吸着位置。
托盘
