NPM-D3A EJM6EC-SF-01N-02 1-9-3 -3 各部位 名称 主要单元 2 1-9-3 安全盖 （选购件） 不需要交换台车或托盘供料器时，盖 住装置开口部， 确保安全。 ●托盘供料器规格的后侧安全盖是个 别对应。 ■前侧 ■后侧 交换台车规格 托盘供料器规格
NPM-D3A EJM6EC-SF-01N-02
1-9-3-2
识别元件。

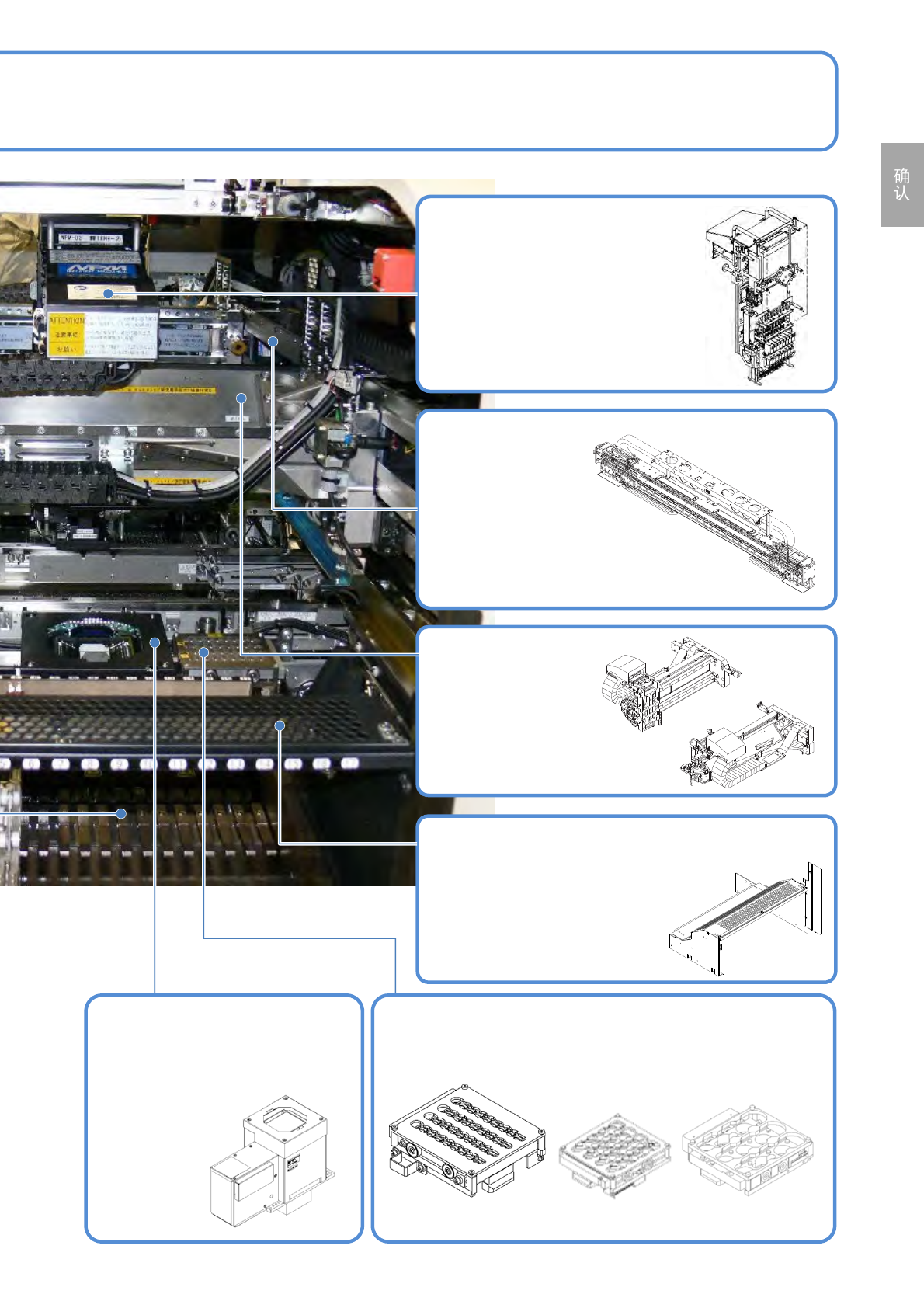

多功能识别照相机
吸嘴交换器单元
收藏或更换吸嘴。
轻量16
吸嘴贴装头用
供料器工作台盖
机器启动时，确保机器主体内部
的安全。
X轴驱动
单元
把吸嘴贴装头
往X方向移动。
Y轴驱动
单元
把吸嘴贴装头
往Y方向移动。
贴装头
在元件的供给位置，吸嘴吸着元件，
在基板上贴装元件。
●有轻量16/轻量8/2吸嘴贴装头。
轻量8吸嘴贴装头用
2吸嘴贴装头用
NPM-D3A EJM6EC-SF-01N-02
1-9-3-3
各部位
名称
主要单元 2
1-9-3
安全盖（选购件）
不需要交换台车或托盘供料器时，盖住装置开口部，
确保安全。
●托盘供料器规格的后侧安全盖是个别对应。
■前侧
■后侧
交换台车规格 托盘供料器规格
NPM-D3A EJM6EC-SF-01N-02
1-9-3-4
