NPM-D3A EJM6EC-MB-05 O-01 机器参数 贴装头原点偏移量的确认 θ [ ° ] 贴装头原点偏移量的角度。 Z [mm] 移载贴装头的各 Z 轴的高度方向的偏移 值。 确认 θ 轴、 Z 轴的原点偏移值 ( 校准的 结果 ) 。 A B B A 5-3-4 贴装头 操作篇 5-3-4
NPM-D3A EJM6EC-MB-05O-01
轻触显示区域
31
1
3
(左右移动矩形的位置)
(在 显示 选择的区域的偏移值)

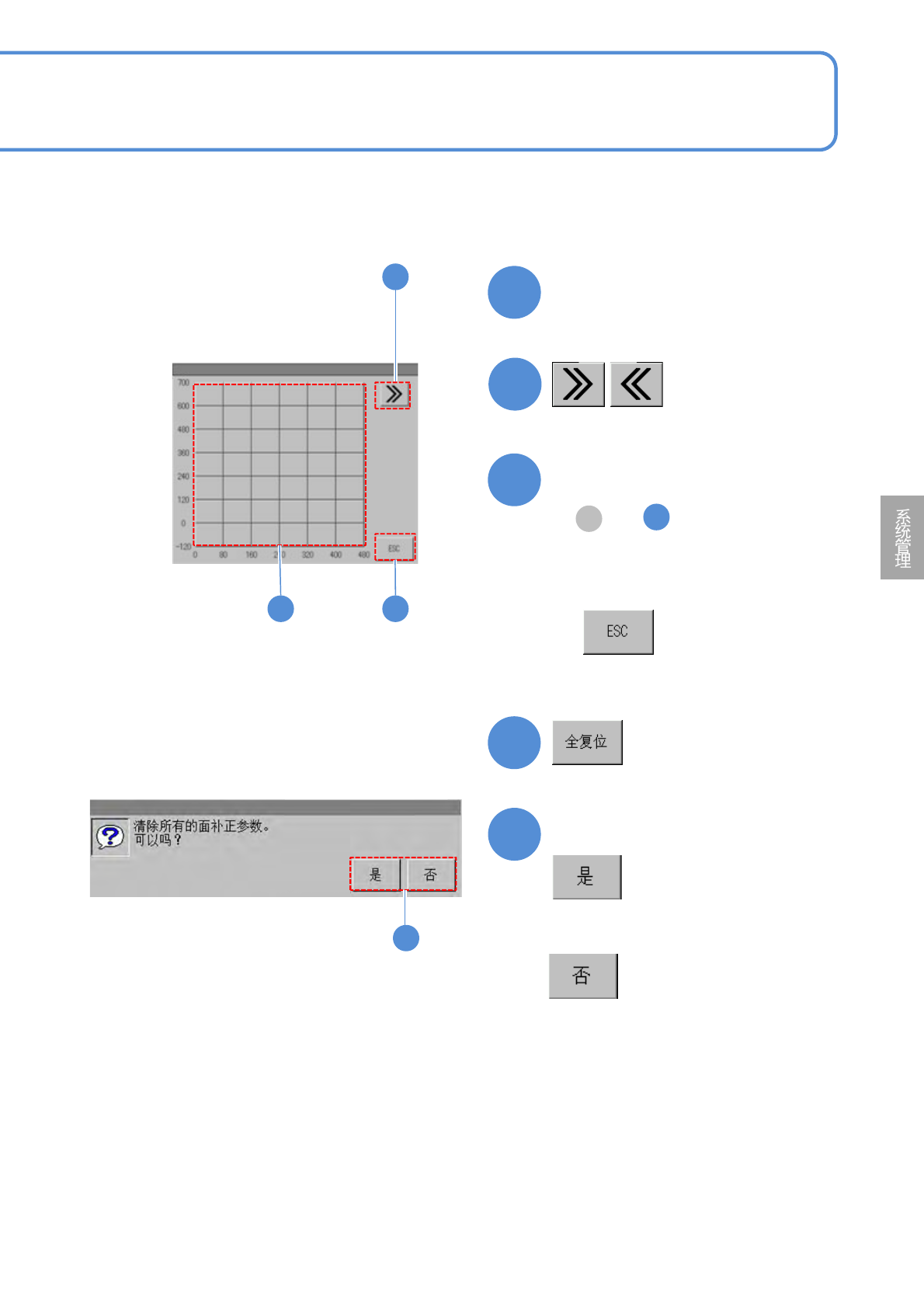

■不选择表示偏移值的区域时
■偏移量的表示区域通过矩形来变更时
2
选择表示偏移值的区域
4
■不清除面补正参数时
5
B
3
2
确认提示
5
5-3-3-2
NPM-D3A EJM6EC-MB-05O-01
机器参数

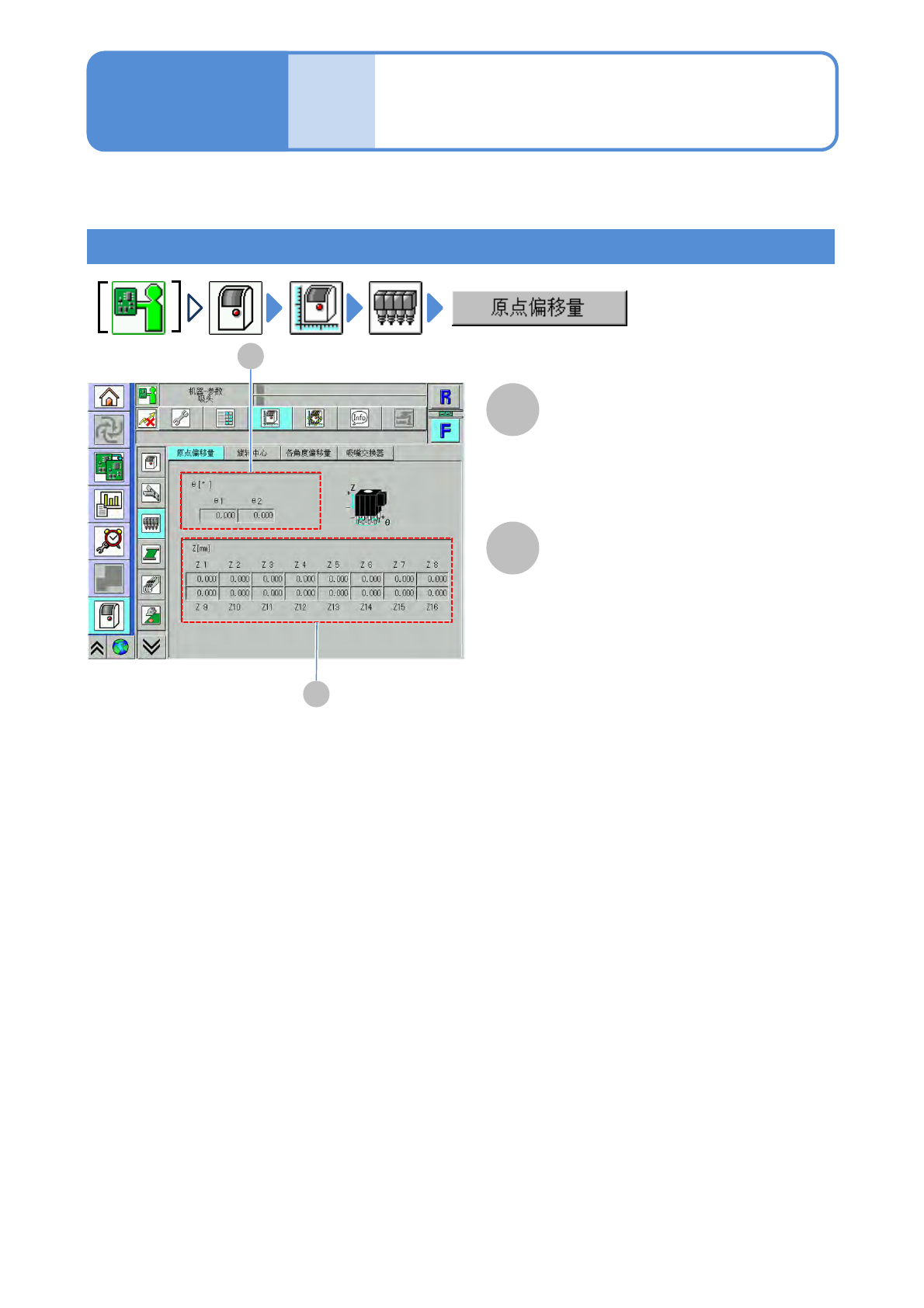

贴装头原点偏移量的确认
θ [°]
贴装头原点偏移量的角度。
Z [mm]
移载贴装头的各Z轴的高度方向的偏移
值。
确认θ轴、Z轴的原点偏移值(校准的结果)。
A
B
B
A
5-3-4
贴装头
操作篇
5-3-4
NPM-D3A EJM6EC-MB-05O-01
机器参数

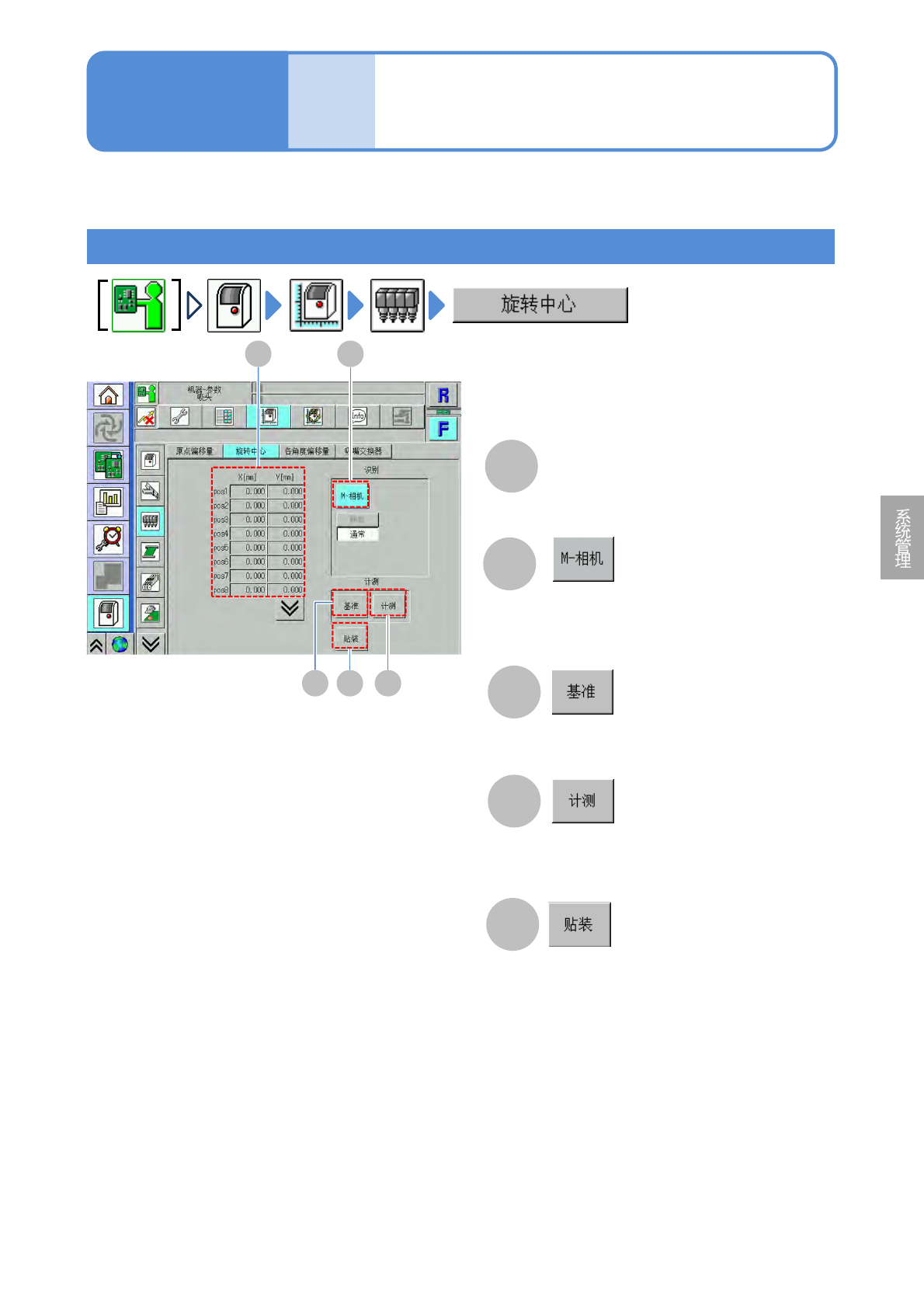

确认各吸嘴贴装头的旋转中心的偏移值(校准的结果)。
B
「旋转中心」表示数值切换到多功能识
别照相机识别元件时的数值。
A
旋转中心 X[mm]/Y[mm]
转转中心的XY坐标。
测量后，切换为暂时保持的数值。
C
显示经时变化补正时的旋转中心基准值。
D
E
经时变化补正时，距离基准旋转中心的变
换量。
贴装头旋转中心的确认
操作篇
5-3-5
5-3-5
贴装头
A B
E DC
